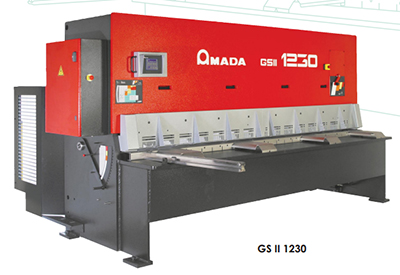

| ****** GS II-GX II : CISAILLES GUILLOTINES HYDRAULIQUES: Caractéristiques de la gamme :
 GS II / GX II de 6 à 12 mm et de 3000 à 4000 mm. GS/GX de 6 à 12 mm et de 3000 à 4000 mm.Points forts : Angle de cisaillage faible assurant une parfaite qualité de coupe. Force de serrage des presse-tôles hydrauliques proportionnelle à l'effort de coupe. Système optique pour les coupes au tracé. Butée arrière motorisée sur vis à billes avec une course de 1000 mm. Commande numérique à écran tactile, équipements modulaires en option.

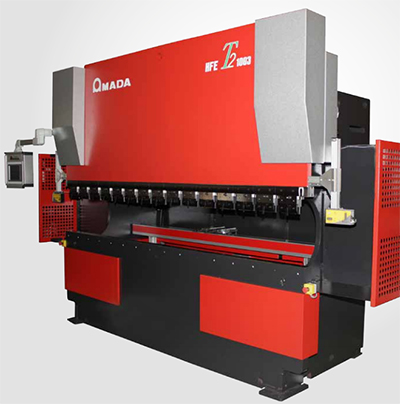

Cisaille AMADA GS 2 HFE T2 1003 : PRESSE-PLIEUSE HYDRAULIQUE: Caractéristiques :
Force de pliage : 1000 kN. ongueur des tabliers de 3110 mm
PRESSE-PLIEUSE HYDRAULIQUE HFE T2 Points forts : La presse-plieuse HFE T2 offre l'essentiel aux plieurs désireux d'entreprendre un pliage sans aucun compromis avec un minimum de paramètres. De série, elle est équipée d'un tablier inférieur dit réactif, garantissant un déformé parallèle des tabliers sous pression. Sa commande numérique simple et didactyle procure une grande facilité d'utilisation.

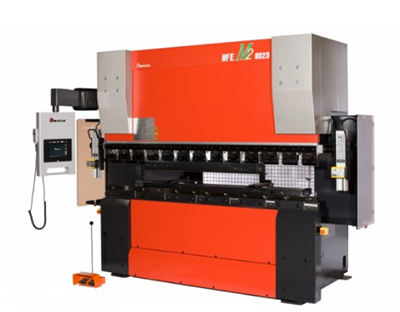

HFE M2 : PRESSES-PLIEUSES HYDRAULIQUES: Caractéristiques de la gamme :
De 50 tonnes / 1,2 m à 400 tonnes /6 m.
PRESSE-PLIEUSE HYDRAULIQUE HFE M2 Points forts : Machine équipée de la technologie du tablier inférieur composite ou réactif garantissant une déformation parallèle des tabliers. Variateur de fréquence pour optimiser la consommation électrique. Grande capacité de mise en butée. Cols de cygne et entre-flasques très importants. Nouvelle Commande numérique AB Pad à écran tactile conçue par Amada intégrant jusqu'à 7 axes programmables indépendamment. Pilotage et programmation à distance des axes par volant numérique. Connexion CN/réseau informatique. Programmation avec le logiciel de tôlerie AP100 Amada. Intégration possible dans une unité automatique de pliage robotisée. Options: Correcteur d'angles, Grande course et grande admission, bras accompagnateurs, X X (Axes supplémentaires sur chaque doigts de butée).

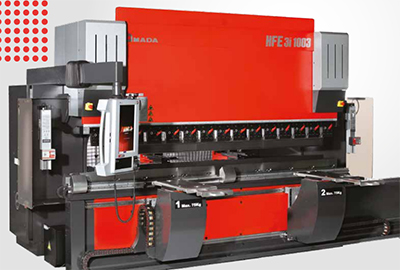

HFE 3i: PRESSES-PLIEUSES HYDRAULIQUES: Caractéristiques de la gamme :
Force de pliage : de 500 à 2200 kN. Longueur des tabliers de 2090 à 4280 mm. Nombre d'axes gérés: 7
PRESSE-PLIEUSE HYDRAULIQUE HFE 3i HFE 3i 1003 avec bras accompagnateurs Points forts :
Les presses-plieuses HFE 3i adoptent la technologie breveté de déformé parallèle des tabliers sous pression, une commande numérique graphique AMNC 3i alliant ergonomie et convivialité d'utilisation avec accès direct à la base de données, une nouvelle butée arrière, un variateur de fréquences pour réduire la consommation électrique, la programmation sur poste détaché avec le logiciel Dr ABE Bend et de nombreuses options : contrôleurs d'angle dynamiques, bras accompagnateurs, bridages automatiques des outils...

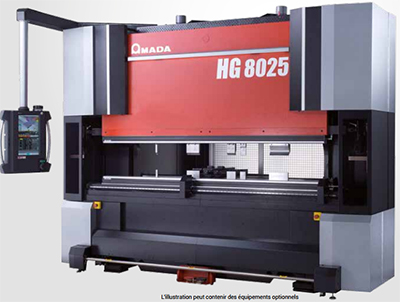

HG : PRESSES-PLIEUSES HYBRIDES Caractéristiques de la gamme :
Force de pliage : de 500 à 2000 kN. Longueur de pliage : de 2000 à 4000 mm
PRESSE-PLIEUSE HYBRIDE HG Points forts : Systèmes d'entraînement hybrides (Servo-moteurs et pompe hydraulique bi-directionnelle) pour une consommation électrique et volume d'huile mini. Tabliers inférieurs pilotés garantissant une déformation parallèle. Butée arrière 5 axes. Mise en place rapide des outils. Système interactif de contrôle et de correction angulaire. Communication en réseau. Lecteur de code barre intégré pour la transmission de programmes et données. Commande numérique graphique 3D à écran tactile. Interactivité avec le logiciel de tôlerie AP 100 Amada. Options : Correcteur d'angle dynamique, bras accompagnateurs, X delta X (axes supplémentaires sur chaques doigts de butée), profils de doigts spécifiques...
HD 1003 NT ATC : PRESSE-PLIEUSE AUTOMATIQUE: Caractéristiques :
Force nominale : 981 kN. Longueur de pliage : 3000 mm. Nombre d'axes gérés : 18. pita Magasin poinçon : 15 racks de 800 mm. Magasin matrice : 18 racks de 800 mm.Points forts : Le modèle HD ATC révolutionne le pliage conventionnel grâce à son magasin/changeur automatique d'outils. Il associe tous les avantages de la gamme HD, précision, qualité de pliage, facilité de programmation, à un magasin de poinçons et de matrices dédié à la machine. La conséquence directe est l'augmentation significative de la productivité, par la suppression des temps de changement d'outils particulièrement chronophages. La programmation à distance grâce au logiciel contribue aussi à libérer le poste de tâches improductives. Autre avantage : la longévité du parc outillage. La mise en place des poinçons et matrices est réalisée, en toute sécurité, par 4 axes manipulateurs, le bridage est assuré par un système hydraulique. Ainsi tous les risques inhérents à la manutention sont éliminés.

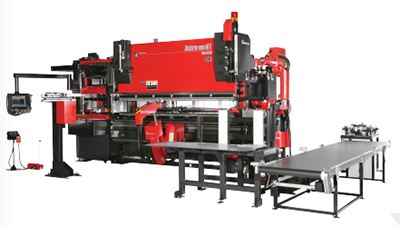

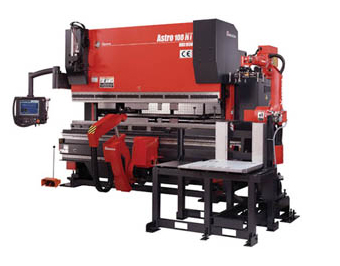

PRESSE-PLIEUSE HD 1003 NT ATC ASTRO II 100 - ASTRO II 100 CELL - ASTRO 165 W : CELLULES AUTOMATIQUES DE PLIAGE ROBOTISÉ: Caractéristiques :
• Pour ASTRO 100 et CELL :
Force de pliage: 1000 kN, longueur de pliage : 3 m. Robot de pliage : 5 axes. Robot de manutention : 6 axes (ASTRO II 100) et 6 axes + 1 axe linéaire (ASTRO II 100 Cell). Poids maxi de manutention : 20 kg• Pour ASTRO 165 W :
Force de pliage: 2200 kN, longueurde pliage : 4 m. Robot de pliage et de manutention : 6 axes + 1 axe linéaire. Poids maxi de manutention : 165 kg.Points forts : Machine hybride avec une consommation électrique et volume d'huile mini. Réduction importante des temps de préparation, programmation commune des robots et de la presse-plieuse sur poste détaché avec logiciel "Astro Easy". Réalisation de pièces complexes en série. Repositionnement automatique. Vitesse et précision d'exécution des plis. Nombreux design de pinces et préhenseurs.
Enchaînement de productions (Astro 100 Cell).

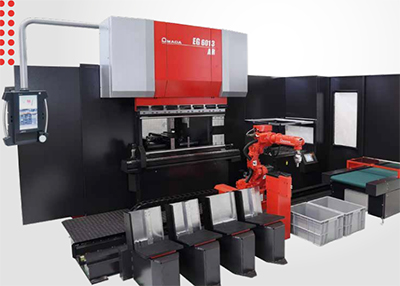

CELLULES AUTOMATIQUES DE PLIAGE ROBOTISÉ EG AR : CELLULE DE PLIAGE ROBOTISÉ: Caractéristiques :
Puissance : 600 kN. Robot de pliage 6 axes + 1 axe linéaire. Dimension maxi des pièces : 300 x 300 mm, épaisseur maxi : 2,3 mm.Points forts :
Simplicité et rapidité de pliage de petites dimensions. Sécurité du process lors du pliage. Double système d'entraînement électrique du tablier DSP (servo-moteurs). Zones de chargement et de déchargement multiples. Encombrement réduit. Economie d'énergie.
CELLULE DE PLIAGE ROBOTISÉ GAMME HG (ARs, RM ET RH) :CELLULES AUTOMATIQUES DE PLIAGE ROBOTISÉ Caractéristiques de la gamme :
Presses-plieuses hybrides : 1000, 1300 et 2200 kN. Longueur de pliage : 3 et 4 m. Poids maxi de manutention : 20, 80 et 165 kg. Robot de pliage : 6 axes + 1 axe linéaire.Points forts : Gamme complète offrant un très large champ d'applications. Presses-plieuses hybrides de grande précision. Vitesse et souplesse d'utilisation. Commande numérique AMNC3i. Programmation commune sur poste détaché. Les nombreux préhenseurs offrent une très grande flexibilité. Repositionnement et changement de préhenseurs automatiques.

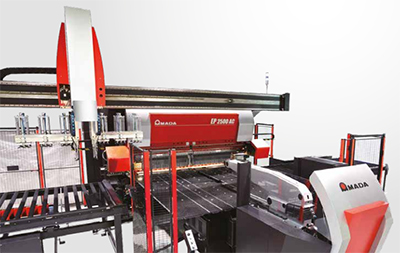

CELLULES AUTOMATIQUES DE PLIAGE ROBOTISÉ EP-2500 : PANNEAUTEUSE: Caractéristiques :
Format 2850 x 1250 mm. Epaisseur : de 0,5 à 3,2 mm (acier) - 0,5 à 2,2 mm (inox) - 0,5 à 4 mm (aluminium).Points forts :
Enchaînement rapide de production. Rapidité des temps de cycle. Grande capacité dimensionnelle. Equipement complet de série. Programmation didactique. Nombreuses solutions d'environnements automatiques (option)

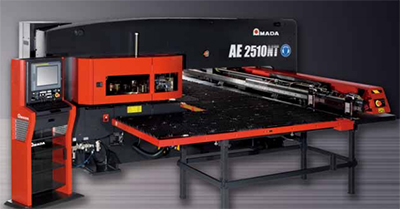

PANNEAUTEUSE AE : POINÇONNEUSE ÉLECTRIQUE "SINGLE DRIVE" Caractéristiques de la gamme :
AE 255 NT : 200 kN, 1270 x 1270 mm. Tourelle 51 postes dont 4 auto-index. AE 2510 NT : 200 kN, 1270 x 2500 mm. Tourelle 51 postes dont 4 auto-index.Environnement automatique : Chargeur/déchargeur.
Points forts : Rigidité et fiabilité du bâti en arcade. Pinces flottantes à positionnement libre. Productivité de la technologie tourelle. Trappe d'évacuation. Aspiration des débouchures. Repositionnement automatique. Tables à brosses. Faibles coûts d'utilisation et de maintenance.

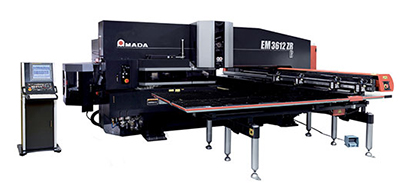

POINÇONNEUSE ÉLECTRIQUE SINGLE DRIVE EM MII ET EM 3612 ZR B & T : POINÇONNEUSES ÉLECTRIQUES "DIRECT TWIN DRIVE": Caractéristiques :
Puissance 300 kN. Format 1270 x 2500 mm et 1525 x 3050 mm (EMMII), 1525 x 3050 (EM ZR B & T). Nombre de postes de poinçonnage : 44 ou 55 postes (EM MII), 32 ou 36 (EM
ZRT B & T).
Points forts : Système de frappe électrique. Réduction des temps de mise en oeuvre (type Z). Tourelle multifonctions avec stations de taraudage dédiées. Traitement de tôles grand format sans repositionnement. Tourelle rétractable (EM ZR B & T). Magasins d'outils : 404 postes (EM ZRT) compatibles avec le système de gestion "ID Tool" . Nombreuses solutions d'environnements automatiques (option)

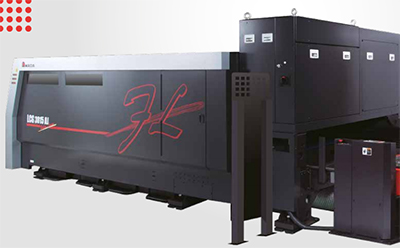

POINÇONNEUSE ÉLECTRIQUE TWIN DRIVE LCG/LCG AJ : CENTRES DE DÉCOUPE LASER CO2/FIBRE: Caractéristiques
• Puissance laser :
CO2 : 3500 W (LCG). Fibre : 2000 W (LCG AJ).• Format de travail : 3070 x 1550 mm.
• Capacité de coupe : jusqu'à 20 mm (LCG) jusqu'à 16 mm (LCG A.1).
Points forts : Nouvelle source laser CO2 ou fibre deuxième génération "AJ" développée par Amada. Qualité de coupe, précision, facilité de coupe de matériaux réfléchissants (LCG AJ), vitesses de coupe et de déplacement élevées, coûts d'exploitation réduits, solutions d'automatismes, temps de mise en production rapide, protection de l'environnement...

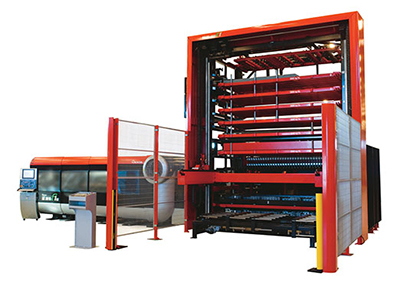

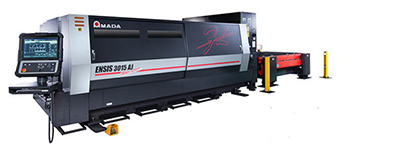

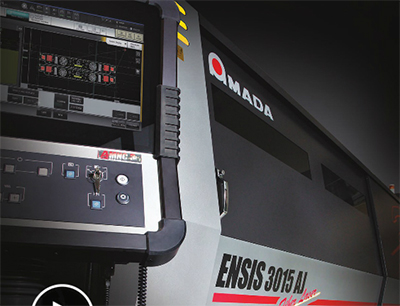

CENTRES DE DÉCOUPE LASER CO2/FIBRE ENSIS 3015 AJ : CENTRE DE DÉCOUPE LASER FIBRE: Caractéristiques :
Puissance laser fibre : 2000 W. Format de travail : 3070 x 1550 mm. Capacité de coupe : jusqu'à 25 mm.Points forts : Source laser fibre deuxième génération "Ar développée par Amada, unité de modulation du faisceau laser, qualité de coupe, capacité de coupe étendue, changeur de buse, vitesses de coupe et de déplacement élevées, contrôle du perçage, précision, convoyeur, commande numérique AMNC3i, coûts d'exploitation réduits, solutions d'automatisme, protection de l'environnement, temps de mise en production rapide, faible coûts de maintenance...

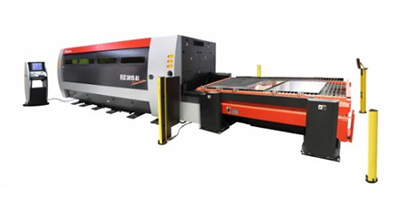

CENTRES DE DÉCOUPE LASER FIBRE ENSIS 3015 AJ FLC-AJ/FOL-A1 : CENTRE DE DÉCOUPE LASER FIBRE: Caractéristiques :
Puissance : de 2000 à 4000 W, 1500 x 3000 mm, épaisseur 15/22 mm. Acier, 10/18 mm inox N2, 8/16 mm aluminium, 5/8 mm cuivre, 5/8 mm laiton.
Vitesse de coupe maxi : 100 m/mn.
Points forts : Source laser fibre "Al" développée par Amada. Consommation électrique réduite, Vitesse de coupe élevée. Machine équipée de 3 axes à moteurs linéaires. Vitesse d'axes simultanée jusqu'à 340 m/mn. Accélérations simultanées jusqu'à 5G. Très grande précision de positionnement et de coupe. Qualité de l'aspiration grâce à son enceinte de découpe fermée. Commande numérique ultra rapide. Temps de mise en production rapide. Suiveur de profil à haute sensibilité. Ergonomie du poste de travail. Faible coûts de maintenance.
CENTRES DE DÉCOUPE LASER FIBRE FLC-AJ/FOL-A1 Le F1 NT : CENTRE DE DÉCOUPE LASER Caractéristiques : Puissance 2500 W ou 4000 W ou 6000 W.
Format 3000 x 1500 ou 4000 x 2000 mm. Epaisseur 25 mm acier, 20 mm inox coupe blanche, 12 mm aluminium,Points forts : 3 axes à moteurs linéaires. Double optique adaptative. Très grande précision de positionnement. Nouvelle commande numérique. Contrôle dynamique de la coupe. Qualité et capacité de coupe. Rigidité du bâti fonte. Réduction des temps de réglage et de mise en production. Ergonomie du poste de travail. Système évolutif vers une solution automatique avec magasins et système de déchargement pièce à pièce.
CENTRES DE DÉCOUPE LASER F1 NT FO MII/F0 MII RI CENTRES DE DÉCOUPE LASER Caractéristiques :
Puissance : 2500 W ou 4000 W. Format 3000 x 1500 mm. Epaisseur : 20 mm acier, 12 mm inox coupe blanche, 10 mm aluminium. Vitesse d'axes simultanée 113 m/mn Vitesse de coupe : de 0 à 20 m/mn.Capacité de coupe des tubes (FO MII RI) : Ronds de 19 à 220 mm/Autres de 19 à 150 mm.
Points forts : Très grande précision de positionnement. Nouvelle commande numérique.
Contrôle dynamique de la coupe. Qualité de coupe. Rigidité du bâti fonte. Réduction des temps de réglage et de mise en production. Ergonomie du poste de travail. 2 machines en une (FO MII RI). Système évolutif vers une solution automatique avec magasins.

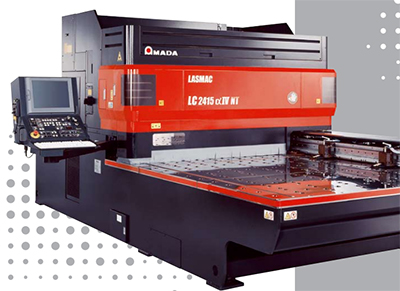

CENTRES DE DÉCOUPE LASER FO MII/F0 MII RI LC ALPHA IV NT : SYSTÈME DE DÉCOUPE LASER Caractéristiques de la gamme :
Puissance 2500 ou 4000 W. Format 1250 x 1250 mm ou 1500 x 2500 mm. Epaisseur 12 mm acier, 8 mm inox coupe blanche et 8 mm aluminium. Vitesse de coupe de 0 à 20 m/mn. Environnements automatiques modulaires : Chargeur, chargeur/déchargeur, déchargement pièce/pièce et magasins de stockage.
Points forts : Constance de la coupe, stabilité des réglages et maintenance réduite grâce à son concept original (un seul miroir mobile). Sensor haute sensibilité. Faible consommation de gaz. Repositionnement automatique. Absence de marques sous les pièces. Aspiration localisée. Temps de mise en production rapide. Possibilité de découpe des pièces préformées. Grande trappe d'évacuation. Encombrement

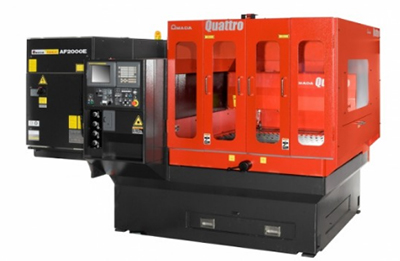

SYSTÈME DE DÉCOUPE LASER LC ALPHA IV NT QUATTRO : CENTRE COMPACT DE DÉCOUPE LASER: Caractéristiques :
Puissances 1000 et 2000 W. Format 1250 x 1250 mm, épaisseur 12 mm acier, 6 mm inox coupe blanche, 4 mm aluminium.Points forts :
Système compact. (Source laser, commande numérique et sécurité intégrés au bâti). Découpe économique des inox en coupe blanche avec le système breveté "Clean-Cut". Faible consommation de gaz lasant. Simplicité d'utilisation. Ergonomie du poste de travail. Excellent rapport prix/performance.

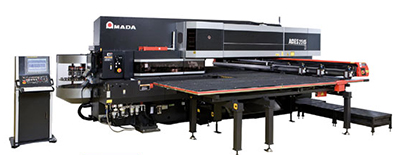

CENTRE COMPACT DE DÉCOUPE LASER QUATTRO ACIES : COMBINÉ POINÇONNAGE/LASER: Caractéristiques :
Puissance : 300 kN. 32 postes de poinçonnage dont 4 auto-index. Puissance laser : 4000 W. Format (combiné) : jusqu'à 2500 x 1500 mm.
Capacité de stockage outils (de 33 à 300).
Point forts : Tourelle rétractable, unité de taraudage, temps de mise en oeuvre très court, changement des outils dans la tourelle sans arrêt machine, grande capacité d'outils. Compatible avec le système de gestion "ID Tool " . Economie d'énergie. Nombreuses solutions d'environnements automatiques (option).

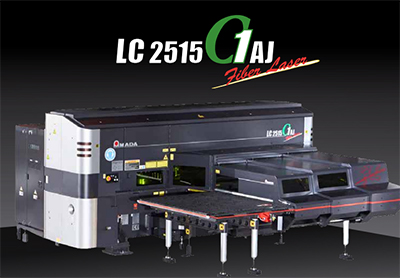

COMBINÉ POINÇONNAGE/LASER ACIES LC 2515 C1AJ: COMBINÉ POINÇONNAGE/LASER FIBRE Caractéristiques :
Puissance laser fibre : 2000 W. Force de poinçonnage : 200 kN. Capacité de la tourelle porte-outils : 46 dont 4 auto-index. Format : 2500 x 1525 mm (3050 x 1525 mm en poinçonnage).Points forts : Bâti fermé en arcade, système de frappe électrique, tourelle multifonctions avec 4 stations de taraudage, système de prévention de remontée des débouchures, zones de poinçonnage et de découpe laser distinctes, grande trappe d'évacuation, table à brosses flottante. Compacité et ergonomie, commande numérique AMNC 31, Système "ID Tool", solutions d'automatismes, faibles coûts d'exploitations, protection de l'environnement, découpe de matériaux réfléchissants.

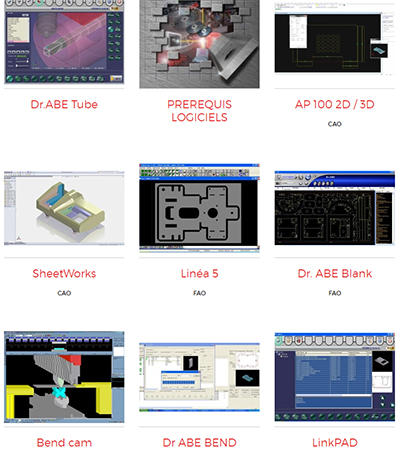

COMBINÉ POINÇONNAGE/LASER LC 2515 C1AJ LOGICIELS : L'OFFRE GLOBALE Caractéristiques :
Afin d'optimiser la productivité de ses machines, Amada propose une solution informatique globale pour leurs programmations.
De la conception à la génération des programmes pour le poinçonnage, la découpe laser, le pliage et le soudage, l'arborescence des logiciels Amada offre une réponse à toutes les étapes du process.
Architecturée autour d'une base de données commune (SDD), elle confère à nos outils de production, flexibilité et performance.

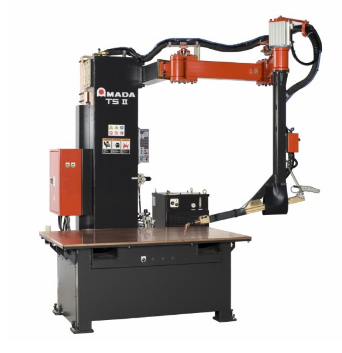

Logiciels AMADA SÉRIE TS : SOUDEUSES PAR POINT Caractéristiques :
Les tables de soudage Série TS sont probablement le meil- leur exemple d'ergonomie. Tout a été pensé dans le sens du confort de l'opérateur et d'une grande facilité de mise en oeuvre : l'électrode supérieure est embarquée sur un bras articulé, équipé d'un vérin pneumatique, qui assure une pression nécessaire au soudage. Le contact en partie inférieure est effectué sur une table de cuivre d'épaisseur 15 mm, ainsi la chaleur se dissipe rapidement dans le plan de travail. Il en résulte une soudure sans marque, TS 86K supprimant les opérations de finition. Cette disposition facilite également le support des pièces et il n'est plus nécessaire d'utiliser de coûteux gabarits. Les machines de la gamme Série TS offrent également la possibilité d'opérations telles que : soudage de goujons, d'écrous et soudure sous atmosphère neutre (argon) pour éviter l'oxydation du métal.
Soudeuse par point AMADA Point forts :
Qualité de soudure. Ergonomie. Productivité.
Soudage sous atmosphère neutre. Possibilité de soudage d'écrous jusqu'à M12 et de goujons jusqu'à M8.

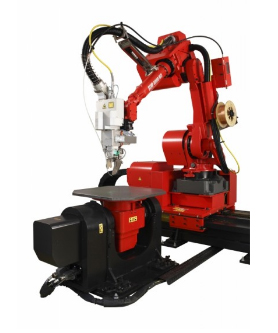

FLW : ROBOT DE SOUDURE LASER FIBRE: Caractéristiques :
Puissance du laser : 2,4 et 6 kW. Précision de positionnement : ± 0,1 mm. Course de l'axe linéaire (option) : de 1,5 m à 6 m. Vitesse de déplacement sur l'axe linéaire (option) : 60 m/mn.Point forts :
Facilité d'utilisation. Programmation hors ligne. Modularité et ergonomie du poste de travail. Rapidité, Qualité des soudures sans reprise, soudage multi-matériaux.

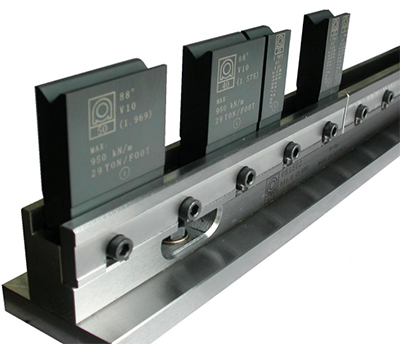

Robot de soudage LASER FIBRE OUTILS DE PLIAGE Caractéristiques :
Précision du pli, réduction des temps de mise en oeuvre et durée de vie des outillages sont les nouveaux critères de rentabilité dans le domaine du pliage. Pour répondre à cette nouvelle donne, Amada a développé et mis en place des technologies de pointe exclusives dans l'élaboration, l'usinage, le traitement thermique ainsi que le marquage de ses outils. Associés aux presses-plieuses Amada, les outils de pliage Amada garantissent à l'utilisateur les meilleures performances de son pliage.
Points forts : Tolérances d'usinage très serrées. Elaboration exclusive Amada à partir d'acier 42 Cr Mo-4 en ébauche préformée pour une plus grande longévité. Conception modulaire et standardisée pour des possibilités infinies dans la réalisation des pièces. Une gamme très importante en standard pour répondre aux exigences géométriques. Disponibilité pour un
investissement juste à temps.
Outils de pliage OUTILS DE POINÇONNAGE Amada Outillage filiale du groupe Amada située en Normandie, est spécialisée depuis 1988 dans la fabrication des outils standards ou spéciaux de poinçonnage pour l'ensemble de l'Europe.

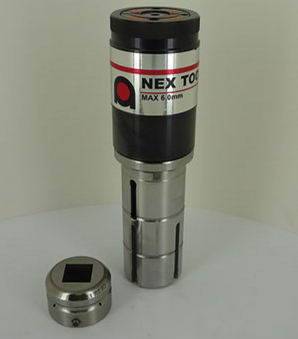

OUTIL NEX I: Caractéristiques:
Système ressort précontraint permettant de faciliter le démontage et le réglage des outils. Adaptable à tous les outils standards ou air blow Amada. Accroit la productivité de la machine.

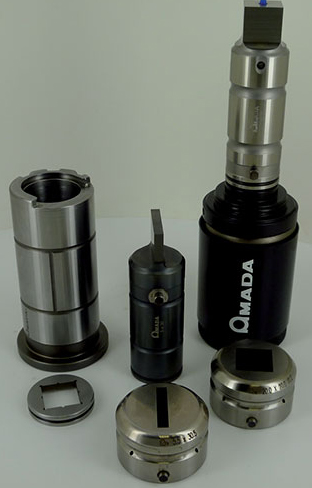

Outils NEX 1 OUTIL NEX II: Caractéristiques:
Poinçons pour tourelles épaisses Amada adaptables aux outils courts concurrents type HP, HP WLS, HP ABS et série 90.

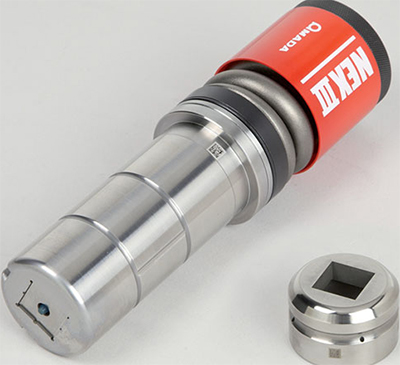

Outils NEX 2 OUTIL NEX III Caractéristiques:
Nouvelle génération d'outils regroupant tout le savoir faire d'Amada dans le domaine de l'outillage.
Système d'identification "ID" qui permet la gestion du parc outillage. Montage et réglage complet sans clef de service par simple pression d'un bouton poussoir. Ajustement par increment de 0.15 mm. Très grande capacité d'affûtage. Existe en poste A et B.
Outils NEX 3 AMADA OUTILLAGE assure un suivi permanent et le développement d'outils spéciaux en partenariat direct avec ses clients.
Leur catalogue complet est disponible sur le site www.amada.fr

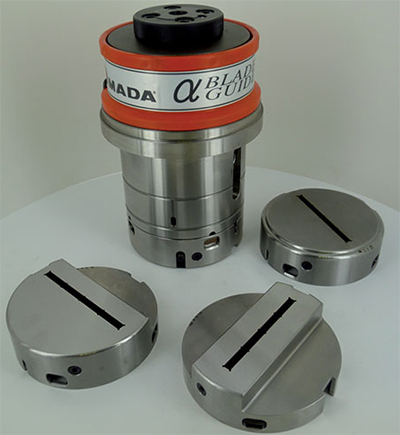

PORTE OUTIL ALPHA Caractéristiques : Conçu pour que le montage et le réglage soient simples et rapides. Il permet de recevoir tous les outils standard ou air blow. Très grande capacité
Porte Outil Alpha MATRICES: Caractéristiques : Une large gamme de matrices aux différents profils de coupe, cylindrique pour le standard ou bien anti retour type AM (profil négatif en X) ou PKK (griffes d'accroche pour débouchures). Elles existent en monobloc en acier hws ou hss ou bien à insert interchangeable en acier fritté type APH.
Matrices AMADA AMADA SA ROISSY CDG CEDEX FRANCE   Inspiré du Guide des constructeurs 2015 de Tôlerie Magazine |
