Voici un tableau récapitulatif des risques associés à chaque grande famille de matériau. Cliquez sur le nom du risque pour en apprendre davantage sur les facteurs déclenchant et les modes de prévention.
| ANfA | AFA | Inox A | Inox F | Inox AF | Inox M | Alu | Cuivre | Nickel | Titane | |
| Fissuration à froid | Ceq > 0,35 | X | X | |||||||
| Fissuration à chaud | Impuretés | Impuretés | X | 2 – 6 – 7xxx | X | X | ||||

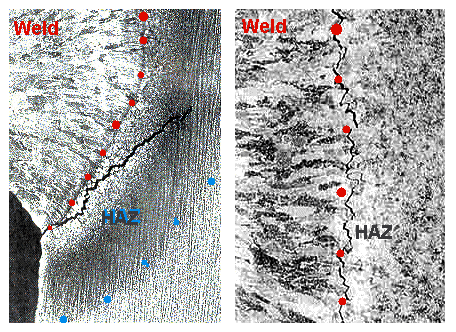

| Corrosion intergranulaire (hors ZF) | X | %C > 0,03 | %C > 0,03 | %C > 0,03 | ||||||
| Corrosion intergranulaire (en ZF) | X | |||||||||
| Surchauffe par grossissement du grain | F & SF | X | ||||||||
| Fragilisation par Trempe en cordon | Ceq > 0,35 | X | X | |||||||
| Modification de la structure Austénite/Ferrite | X | |||||||||
| Soufflures | X | X | X | X | X | |||||
| Porosités | X | |||||||||
| Vieillissement | X | Structure CC | X | X | ||||||
| Arrachement lamellaire | Réparation | Réparation | Réparation | Réparation | Réparation | Réparation | ||||
| Fissuration au réchauffage | TTAS | |||||||||
| Fragilisation par formation de phase sigma ou alpha-prime | * | * | X | * | ||||||
| Manque de fusion ou de pénétration | X | X | X | X | ||||||
| Fragilisation par l’oxygène (par oxydation) | X | X | X | |||||||
| Inclusions d’oxyde | X | |||||||||
| Effondrement du métal fondu | 2xxx | X | ||||||||
| Rochage | Cr ≥ 1,25% | Cr ≥ 1,25% | X | X | X | X | ||||
| Solubilité de l’hydrogène |
Importante (mais BF visqueux) |
→ Alpha-case |
