- Les éléments chimiques (Fer, Carbone…) sont désignés par leur symbole (Fe, C…), également pour les gaz.
- Les autres symboles (Θep, ELS…) sont résumés dans la fiche des symboles.
- “ANfA” signifie Aciers Non ou Faiblement Alliés ; “AFA” signifie Aciers Fortement Alliés ; Inox A/F/M/AF = Acier inoxydable Austénitique/Ferritique/Martensitique/Austéno-Ferritique
- MB = Matériau de base ; MA = Métal d’apport ; Ceq = Carbone équivalent ; EE = Electrode enrobée ; TT = Traitement thermique ; TTAS = Traitement thermique après soudage ; ZF = Zone de fusion ; ZAT = Zone affectée thermiquement ; ZL = Zone de liaison (entre la ZF et la ZAT) ; BF = Bain de fusion
Facteurs et prévention
Matériaux sensibles
Aciers trempant nécessitant un TTAS (Aciers résistant au fluage, type Cr-Mo)

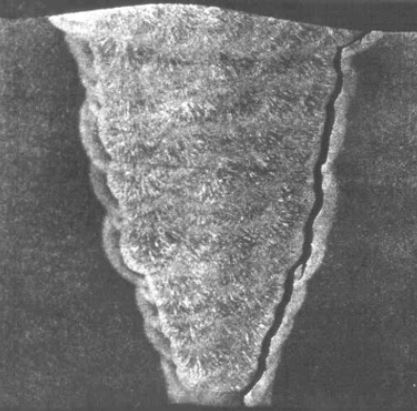

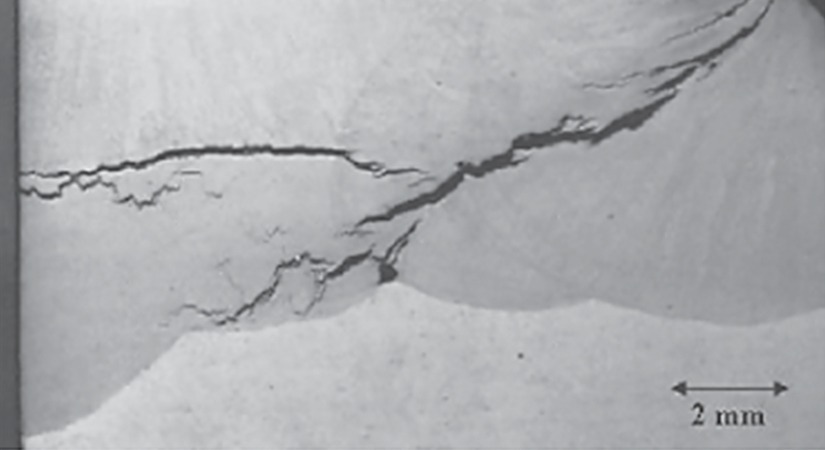

Zone de risque
ZF, ZL
Facteurs
- Soudure trempée / structure martensitique
- Impuretés : P, Sb, Sn, As (ségrégation aux joints de grains) diminue ductilité et ténacité.
- Chauffage après soudage : lors d’un TTAS par exemple vers 350-700°c, qui crée une fragilité de revenu.
Prévention
- Pas de moyen de prévention → contrôle des soudures après le TTAS. Réparation avec un MA austénitique si nécessaire.
- Choix d’aciers de très bonne qualité.
Outils liés
- Facteur X de Bruscato
- Facteur J de Watanabe
