- Les éléments chimiques (Fer, Carbone…) sont désignés par leur symbole (Fe, C…), également pour les gaz.
- Les autres symboles (Θep, ELS…) sont résumés dans la fiche des symboles.
- “ANfA” signifie Aciers Non ou Faiblement Alliés ; “AFA” signifie Aciers Fortement Alliés ; Inox A/F/M/AF = Acier inoxydable Austénitique/Ferritique/Martensitique/Austéno-Ferritique
- MB = Matériau de base ; MA = Métal d’apport ; Ceq = Carbone équivalent ; EE = Electrode enrobée ; TT = Traitement thermique ; TTAS = Traitement thermique après soudage ; ZF = Zone de fusion ; ZAT = Zone affectée thermiquement ; ZL = Zone de liaison (entre la ZF et la ZAT) ; BF = Bain de fusion
Facteurs et prévention
Matériaux sensibles
Aciers anciens (réparation) ou de basse qualité (certains pays)

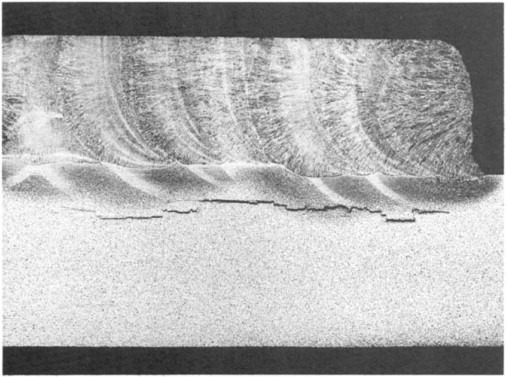

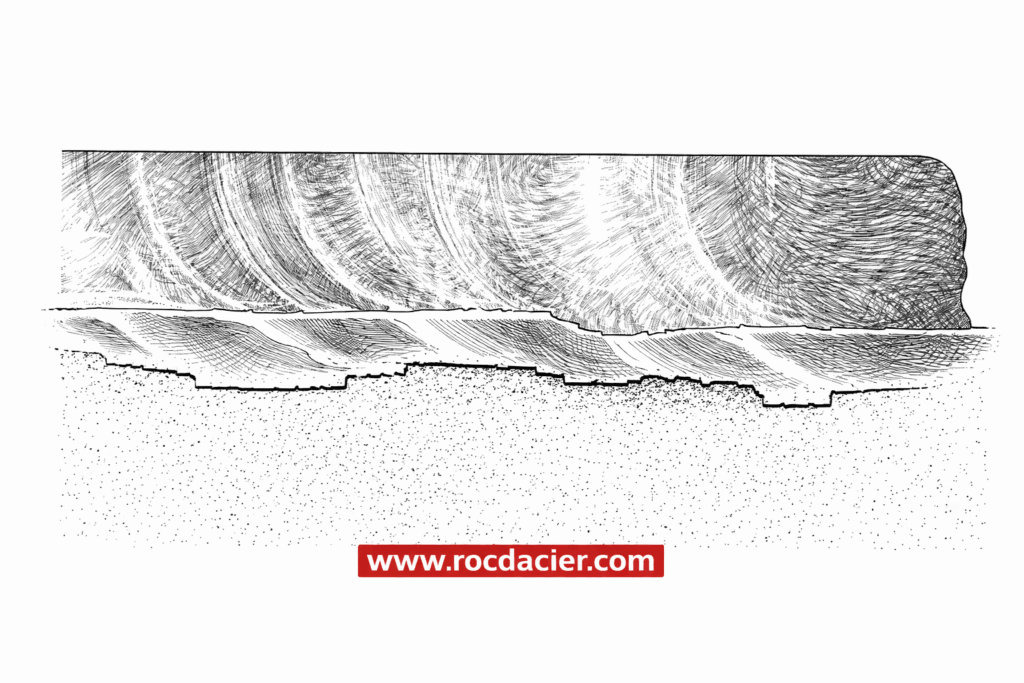

Zone de risque
ZAT
Facteurs

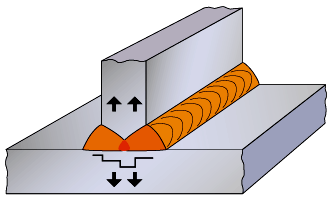

- Soudure en angle
- Produits en aciers de qualité médiocre (impuretés S surtout, et P) : aplatissement de ces impuretés.
Ce problème est moindre aujourd’hui, surtout si pris en compte à la conception, surtout présent à la réparation d’installations anciennes - Forte épaisseur (≥ 20mm)
Prévention
- Choix d’aciers de qualité “Z”, Z35 pour être tranquille.
- Beurrage préalable de la zone de soudage
- Conception évitant les soudures en angle
