Symboles de la métallurgie

Nom de la lettre grecque [entre crochets] lorsque pertinent
Vr
Vitesse de refroidissement, peut être écrit Vdt pour descente en température

Rm

Résistance mécanique maximale ou Résistance à la traction ou Tension de rupture, contrainte σ maximale développée lors d’un essai de traction (notion d’allongement).
à quel moment ça casse lorsqu’on étire l’éprouvette ?

Re

Résistance élastique ou Limite d’élasticité conventionnelle (notion d’allongement).
à quel moment on entame une déformation irréversible lorsqu’on étire l’éprouvette ?

Rp0,2

Lorsque la transition élastique-plastique est floue, on utilise la valeur de la contrainte qui laisse 0,2 % de déformation plastique lorsqu’elle est retirée.
on étire jusqu’à apparition d’une déformation plastique, on a donc dépassé d’un poil

σ

Contrainte en mPa [Sigma]

HV

Dureté Vickers (H pour Hardness)

HB

Dureté Brinell (H pour Hardness)

HR

Dureté Rockwell. Selon le procédé, sera symbolisée HRC (cône) ou HRB (bille)

K

Résilience = capacité à absorber l’énergie avant de rompre dans un essai de flexion par choc. Plus la résilience est élevée, plus le matériau est mou → “ductile” (Vs “fragile”)
➥ KCV/KCU = Résilience = J/cm2 (sur une section “libre”, entaille en V ou U)
    KV/KU = Énergie de rupture = J (sur une section normée, entaille en V ou U)

Notons que, généralement, K baisse avec Θ baisse.

T

Ténacité = capacité du matériau à s’opposer à une fissure (faible vitesse de propagation d’une fissure) → plus les grains sont fins, meilleure est la ténacité (de façon générale pour les aciers)

A%

Potentiel d’allongement plastique en pourcentage de la dimension initiale avant rupture : dimension supplémentaire prise par l’éprouvette étirée après rupture. Se calcule après un essai de traction (donc l’allongement élastique n’est pas pris en compte car ce dernier s’est rétracté).
(ex : 100mm initialement → 115mm après rupture, on obtient 15%).

Z%

Striction en pourcentage de la réduction de section de l’éprouvette avant rupture : largeur au lieu de rupture par rapport par rapport à la largeur initiale.

S0 (zéro)

Lors d’un essai mécanique, section initiale de la partie calibrée de l’éprouvette (afin d’identifier le seuil où il y a striction suite à allongement, voire déformation plastique).

[H]

Taux d’hydrogène diffusible → en métallurgie, souvent exprimé en mL/100g de métal déposé et qui a été solubilisé dans le bain de fusion.
Particulièrement important pour mesurer le risque de FAF (Fissuration à Froid).

Ceq

Carbone équivalent

mC

Masse de Carbone (les pourcentages de C avec lesquels on travaille sont des pourcentages de masse et non de volume, le C étant un atome plus petit que celui du Fe).

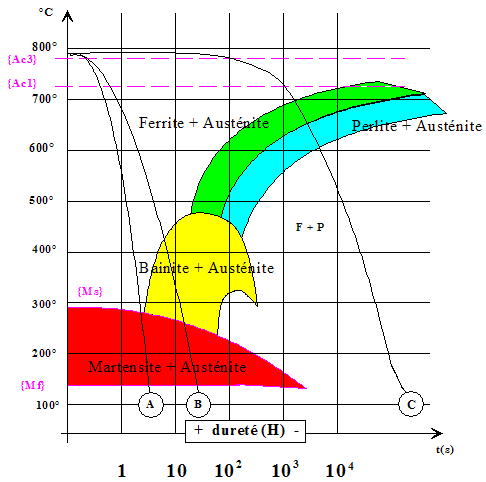

VCM

Vitesse Critique Martensitique : équivalent à la VLM ou la VCT

VLT

Vitesse Limite de Trempe : équivalent à la VCM ou la VCT

VCT

Vitesse Critique de Trempe : équivalent à la VCM ou la VLT

VCR

Vitesse Critique de Recuit : traitement thermique le plus rapide qui permette d’éviter (qui frôle) le domaine bainitique. On a alors une normalisation, qui n’est autre qu’un recuit rapide.

Symboles du soudage

Θep

Température entre passes (laisser refroidir jusqu’à… avant d’attaquer la passe suivante) [Theta]

Θpc

Température post-chauffage [Theta]

Θi

Température initiale (si supérieur à température ambiante, cela signifie qu’il y a pré-chauffage) [Theta]

Θmax

Température maximale atteinte (dans la courbe de température en cloche d’une opération de soudage, c’est le pic)

εLS

Energie linéaire de soudage [Epsilon], soit la quantité de chaleur (énergie calorifique) apportée par centimètre de cordon de soudure (indirectement lié au temps : plus on reste (déplacement lent), plus on accumule d’énergie localement).
De façon générale, [Epsilon] désigne une énergie (en joules). Elle est parfois écrite “E”.

tr

Temps de refroidissement, aussi noté “tr800-500″→ dans un cycle thermique de soudage (la courbe de température en cloche), correspond à la durée prise par le matériau de base pour baisser de 800° à 500° (par convention). Permet d’évaluer le risque de trempe martensitique pour un acier non ou faiblement allié.

ts

Temps de surchauffe / temps de séjour à haute température → dans un cycle thermique de soudage, correspond à la durée où Θ risque de grossir les grains par surchauffe (durée où Θ > 1100° pour l’acier non ou faiblement allié)

Vs / Vd

Vitesse de soudage / Vitesse de déplacement

d%

Taux de dilution, correspond au pourcentage de métaux de base qui participent à la ZF. Il est impacté par la εLS déployée, l’écartement des bords…
