Facteurs et prévention
Matériaux sensibles
- Nickel
- Cuivre
- Titane
Facteurs

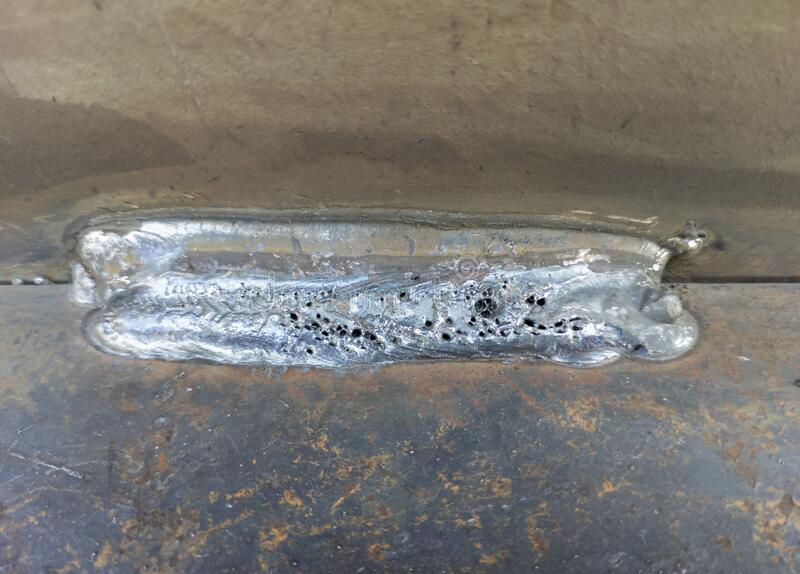

- Formation de porosités en surface due à la réaction avec l’air.
- Présence d’oxyde de nickel en surface très difficile à retirer et à haut point de fusion qui peut créer des inclusions.
Titane très réactif avec O, N, H au-delà de 600°c créant une zone dure et fragile en surface. Un contrôle visuel de la couleur de la soudure brute permet d’évaluer la gravité de la contamination. On appelle ce phénomène “alpha-case”.
Prévention
- Décapage (meulage, sablage, chimique…) avant soudage à l’arc (alliages Ni avec Cr, Al, Ti, Nb /// Cu pur et alliages /// alliages Ti). Utiliser un disque neuf non utilisé sur de l’acier carbone pour Ni.
- Utiliser des EE parfaitement sèches.
- Nettoyer son métal d’apport TIG, le tenir avec des gants pour éviter l’humidité des doigts
- Gaz de soudage : Ar ou He sans gaz actif et s’assurer d’une bonne protection (débit, diamètre buse…).
- Titane : protection envers, et éventuellement, souder sous traînard (couvrant la partie du cordon > 200°) ou boite à gants.
- Choisir MA avec addition de Ti ou de Cr
- Au soudage TIG, garder le MA sous le flux de gaz pour éviter la pollution, et éviter le lift-arc.
- Régler également un pré-gaz et un post-gaz.
- Nickel : protection endroit + envers par gaz inerte (TIG/MIG), sans gaz actif.
- Cuivre : ne souder par fusion que du Cu désoxydé
- Cuivre : Protection endroit + envers gaz inerte en TIG/MIG /// Fluxage endroit + envers en SOA
- Titane : nettoyer et dégraisser pour tous, décaper en plus pour alliages
