****** PLIAGE - CISAILLAGE

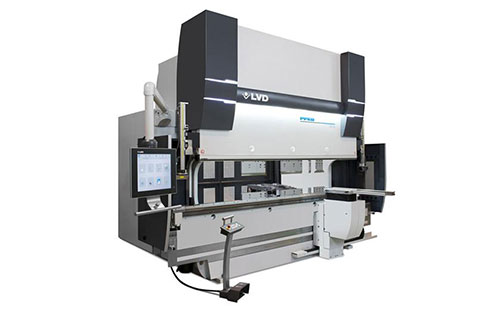

PRESSES-PLIEUSES : PPEB 5, PPEB 8, PPEB EFL, PPEB H
Caractéristiques : Cette gamme de machines délivre un pliage de haute qualité, de la pièce unitaire à la fabrication de grande série. De 800 à 20000 kN. Nouvelle commande numérique à écran tactile Cadman Touch. Bombage de table géré par la CNC, pour certaines pièces particulières l'opérateur peut intervenir sur le réglage calculé par la CNC. Pour un calcul et pour la précision de pliage, la PPEB utilise la Base de données LVD riche de nombreuses années d'expérience. Pour plus de flexibilité : les outils sont à chargement et déchargement frontal.
En options sur la gamme PPEB :
• Version "Turbo" : 20 mm/s en vitesse de travail.
• Jusqu'à 200 mm/s en approche et en retour
(avec système de protection opérateur).
• Contrôle d'angle Easy Form laser (voir ci-après).
• Courses et admissions spéciales.
• Bigornes et tables à écraser.
PRESSES-PLIEUSES : PPS - PPEC COMPACT - PPEC 4 - PPEC 5 - PPEC 6 - PPEC 7
Caractéristiques : PPS : de 50 à 320 T x 4 m. CN écran tactile 2 à 3 axes, bombage manuel en option.
PPEC COMPACT : machines rapides de 35 T x 1,5 m et 50 T x 2 m.
PPEC 4 - 5 - 6 - 7 : de 80 à 640 Tx6m-4à7 axes, bombage programmé, CN écran tactile graphique 2D.
DYNA-PRESS
Caractéristiques :
• Longueur de pliage 835 mm.
• Puissance 12 Tonnes.
• Distance table/coulisseau 350 mm.
• Col de cygne 200 mm.
• Vitesse de travail maxi 25 mm/s.
• Ecran tactile couleur de 12".
Points forts :
• Productivité accrue.
• Axes à très haute dynamique.
• Ergonomie parfaitement étudiée.
• Besoins énergétiques réduits.
• Faible encombrement.
EASY FORM LASER
Caractéristiques :
Une première pièce bonne ! quelques soient les caractéristiques de la tôle ! Easy Form Laser est le complément idéal du robot de pliage, il ignore les imbrications lasers et le sens de laminage.
Avec Easy Form laser, LVD assure le pliage de toutes les pièces dans une tolérance : de ± 15'. Avec une double mesure laser avant et AR, le système s'affranchit des traditionnelles variations parasites de la tôle : défaut d'épaisseur, sens du laminage, caractéristiques mécaniques.
Le système est motorisé et se positionne par programmation là où le plieur en a besoin.Le dispositif Easy Form Laser s'adapte au travail en multiposte comme sur la longueur machine avec une action corrective automatique possible sur Y1, sur Y2 et sur l'axe vé... Un pli bon au premier coup de presse.
TOOLCELLCaractéristiques :
Presse-plieuse à changement d'outils automatique. Equipée en standard de
nombreuses options : serrage hydraulique, admission et course augmen-
tées, Easy Form Laser, etc... Puissance de 135 T x 3 m, 220 T x 3 m et 4 m.
Points forts :
Remplacement des outils en temps masqué, stockage important dans le magasin d'outils interne à la machine (3 rangées de poinçons, 7 rangées de matrices).
CISAILLES CS 6-31, 13-31 ET 6-40
Caractéristiques : Cisailles conventionnelles avec les commandes et les réglages
regroupés sur la face-avant de la machine. Réglage angle de coupe et jeu entre lames. Butée motorisée avec vis à billes.
CISAILLES MVS Er HGS Caractéristiques :
Cette série de machines couvre une large gamme de besoins : de 3 à 8 m, de 6 à 30 mm. Machine "haut de gamme" disponible avec col de cygne pour la coupe en reprise.
La gamme de cisailles MVS-C se caractérise par une grande rigidité du bâti. Son réglage de jeu original lui confère une qualité de coupe sans reproche dans les travaux les plus délicats.
La série MVS se dote désormais d'un écran tactile très agréable et très convivial.
Toutes les commandes passent au travers d'un affichage simple et rapide de : l'épaisseur, de la longueur et de la matière du nombre
• de coupe etc...
A partir de 10 mm option rideau lumineux en remplacement des
encombrantes protections mécaniques.
POINÇONNAGE POINÇONNEUSES M 1212 - M 1225 ET M 1525
Caractéristiques :
Champ d'action : 1250 x 1250 mm (1212), 1250 x 2500
mm (1225) et 1500 x 2500 mm (1525).
Epaisseur maxi : 6,4 mm. Capacité tourelle : 47 stations,
3 stations auto-index de 88,9 mm.
Puissance : 20 T.
Points forts:
Utilisation des outils à molettes en standard, course du marteau hydraulique entièrement programmable, 24 outils tournants avec multitools indexables.
Outillage universel. Chargement/déchargement automatique type PA en option sur S 1225. POINÇONNEUSES P 1212 — P 1225 ET P 1525
Caractéristiques :
Champ d'action : 1250 x 1250 mm (1212), 1250 x 2500 mm (1225) et 1500 x 2500 mm (1525).
Epaisseur maxi : 6,4 mm - Capacité tourelle : 21 stations dont 3 auto-index.
Puissance : 20 T.
Points forts:
Un des meilleurs rapports qualité/prix du marché. Utilisation des outils à molettes en standard. Outillage universe
POINÇONNEUSES V 30, VX 20 Caractéristiques :
Champ d'action : 1250 x 2500 mm (1225), 1500 x 2500 mm (1525)
et 1500 x 3000 mm (1530).
Epaisseur maxi : 6,4 mm. Capacité tourelle : jusqu'à
48 stations, 4 stations auto-index de 88,9 mm.
Puissance : 20 et 30 T.
Points forts : Utilisation des outils à molettes en standard, course du marteau hydraulique entièrement programmable, 32 outils tournants avec multitools indexables. Possibilité tourelle fine ou épaisse, outillage universel.
3 pinces programmables.
En option, chargement/déchargement automatique type PA.
POINÇONNEUSES PX 1225 ET PX 1530 : POINÇONNAGE, FORMAGE, TARAUDAGE ET PLIAGE HAUTEUR 75 mm
Caractéristiques :
Champ d'action : 1250 x 2500 mm (1225) et 1500 x 3000 mm (1530). Epaisseur maxi : 8 mm. Capacité magasin d'outils : 20 stations + 40 stations dans magasin externe
3 pinces programmables. Tous les outils sont orientables sur 360°. Automatisation modulaire très performante. Multitools autoindexables. Trappe de 500 x 525 mm.
Points forts : Poinçonnage, formage, taraudage et pliage de hauteur 75 mm sur une seule machine. En option, chargement/dé-chargement automatique type PA et tour de stockage. DÉCOUPE LASER CENTRE DE DÉCOUPE LASER ORION PLUS
Caractéristiques :
Machine hybride, format 1500 x 3000 mm.
2500 ou 4000 W. Chargement et déchargement et tour de stockage en option.
Points forts : Un prix très attractif pour un concentré de performances. Flexibilité et automatisation sont au rendez-vous pour cette machine performante et économique.
CENTRE DE DECOUPE LASER AXEL 4020-S
ET AXEL 4020-L
Caractéristiques :
2000 x 4000 mm avec deux tables interchangeables (Axel-
S) ou chargement et déchargement automatique (Axel-L),
moteurs linéaires en option, puissance 4000 ou 6000 W.
Points forts :
Machine très dynamique, système d'automatisation compact, 1, 2 ou 3 postes
de chargement ; 1 ou 2 postes de déchargement magasin de stockage.
CENTRES DE DÉCOUPE LASER SIRIUS 3015 1500 x 3000 mm avec deux tables interchangeables.
Tour de stockage compacte en option, puissance 2500 ou 4000 W.
Systéme ALC - changement de buses automatique.
"V CENTRE DE DÉCOUPE LASER FIBRE ELECTRA FL
Caractéristiques :
1500 x 3000 mm avec 2 tables interchangeables.
Tour de stockage compacte en option.
Puissance 2000, 3000 et 4000 W.
Points forts :
Usinage à grande vitesse.
Coûts d'exploitation réduits.
Ecran tactile de 19".
Chargement, déchargement automatique FAL et tour de
stockage compacte.
CENTRES DE DÉCOUPE LASER IMPULS
Caractéristiques :
Machine à deux tables interchangeables, optique mobile.
Format 2000 x 6000 mm, 3000 x 4000 mm , 3000 x 6500 mm, 3000
x 8000 mm, 3000 x 12500 mm, axe Z, 280 mm.
Puissance : 4000, 6000 W. Modèle 4020 R, machine à deux
tables format 2000 x 4000 mm et axe rotatif pour la
découpe des tubes de longueur 4000 mm sans
repositionnement jusque 500 mm de diamètre.
Points forts :
Machines très flexibles, grande capacité d'usinage à vitesse élevée (optique mobile). Découpe des tubes et des tôles sur les deux tables, simultanément et sans préparation. Inspiré du Guide des constructeurs 2015 de Tôlerie Magazine |
