Caractéristiques :
Redresseur de précision, système Schubert, capot de protection ouvrable vers le haut. 19 rouleaux redresseurs entraînés, 0 6/9 mm. Largeur de passage max. 85/120 mm.
Epaisseur des matériaux 0,05-1,0 mm / 0,07-1,5 MM.
Les rouleaux supérieurs sont réglables en pénétration et en inclinaison. Le réglage des rouleaux redresseurs supérieurs se fait par quatre volants, comparateurs appropriés pour l'indication de la position des rouleaux (précision de lecture 1/100 mm). Groupe hydraulique pour le graissage automatique (par huile) des axes cardan et du réducteur.
Equipement redresseur de bandes : - Rouleaux et guides latéraux en entrée.
- Basket support bande en sortie.
- Contrôle de boucle par ultrason.
Equipement redresseur de pièces : - Bande transporteuse en entrée.
- Glissière en tôle inoxydable en sortie.
Points forts : - Appareil utilisable comme redresseur de bande ou comme redresseur de pièces (planeuse).
BRPH/9/100/32/50/10M/U-1500/1500/10M/STW/X
Caractéristiques :

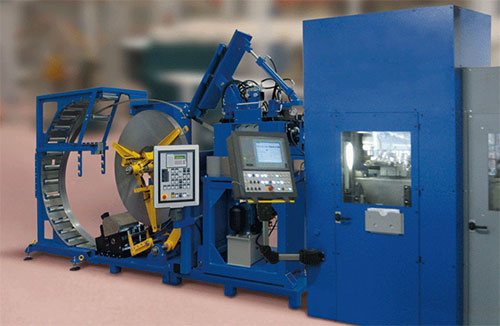

Dérouleur à palette - Redresseur.
Dérouleur : - Socle rigide soudé et peint, chargement par chariot élévateur.
- Plateau motorisé avec embrayage à friction.
- Contrôle de boucle par rouleau de renvoi sur guide linéaire horizontal, force d'appui réglable par vérin pneumatique.
- Charge maximale : 1500 kg.
- 0 plateau : 1500 mm.
- Largeur de bande max. : 100 mm.
- Hauteur bobines empilées : 800 mm (palette incl.).
- Vitesse de rotation : 2 - 26 min-1.
Redresseur : - Redresseur monté sur plaque inclinée, soudée au socle.
- Contrôle de boucle par capteur ultrason.
- Basket support bande en sortie.
- Rouleau de transfert en entrée.
- Déplacement linéaire, latéral de la partie supérieure du redresseur pour nettoyage.
- Réglage des rouleaux redresseurs supérieurs par deux volants avec comparateurs.
- Rouleaux redresseurs : 9 pièces / 0 32 mm.
- Rouleaux tracteurs : 4 pièces /032 mm.
- Section de redressage : max. 300 mm2 pour Rm 400 N/mm2 - Largeur de passage : max. 100 mm.
- Epaisseur de bande : 0,15 - 2,3 mm.
- Epaisseur maximale : 2,3 mm pour largeur 50 mm.
- Vitesse de ligne : 2 - 30 m/min.
Points forts : - Alimentation de bande rationnelle.
- Chargement de bobines empilées.
- Un seul contact avec la bande pour détection et renvoi.
- Un seul réglage de la hauteur pour maintien, renvoi et contrôle de la bande.
- Redresseur performant.
- Déplacement latéral de la partie supérieure du redresseur pour accès nettoyage facile.
- Graissage automatique et permanent par pompe à huile.
- Mécanique rigide et éprouvée, système Schubert conservé.
- Nouvelle construction moderne du socle et de la commande électrique. - Convient parfaitement aux besoins de la microtechnique et de l'horlogerie.
- Type de construction compact, peu encombrant et facilement déplaçable par élévateur.
