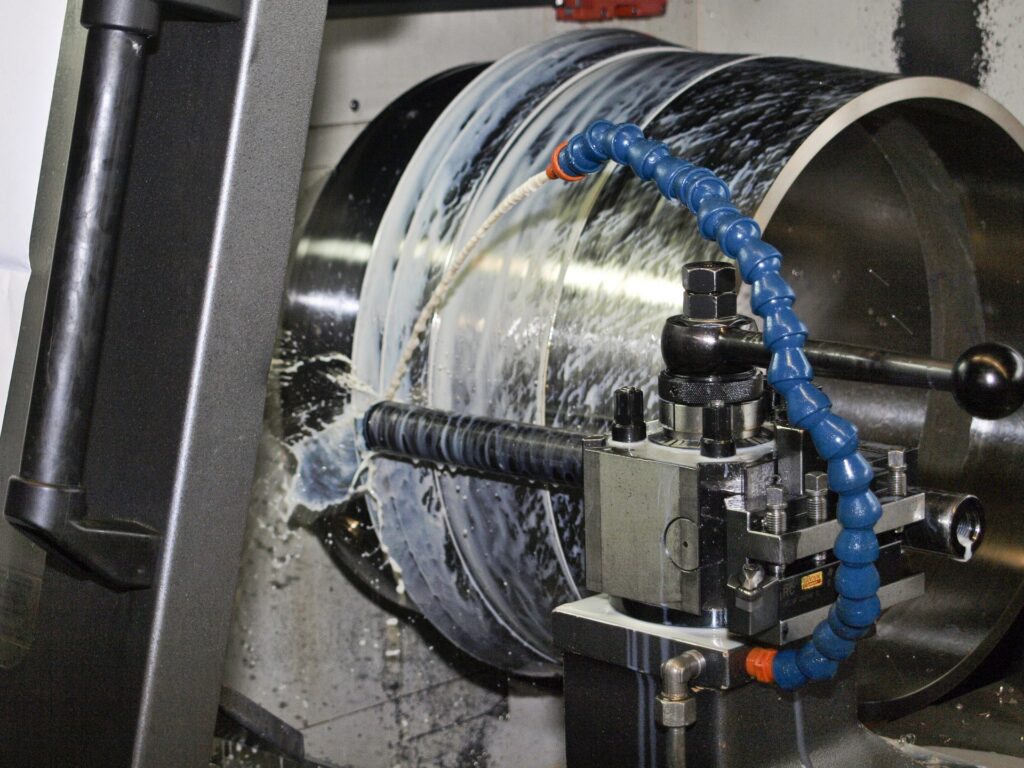

Pourquoi lubrifier ces pièces en perçage, usinage au autre?
Les principales raisons de la lubrification sont :
Réduire la chaleur: Le frottement outil/pièce génère des températures très élevées. Sans lubrifiant, l’outil s’échauffe, perd sa dureté (revenu de l’acier) et s’use prématurément.
Réduire l’usure de l’outil: En diminuant le coefficient de frottement, le lubrifiant prolonge considérablement la durée de vie des forets, fraises, plaquettes, etc. Ça représente un gain économique direct.
Améliorer l’état de surface: Sans lubrification, le copeau a tendance à coller et à arracher la matière au lieu de la couper proprement. Le résultat : des surfaces rugueuses, des bavures, des stries. Le lubrifiant permet d’obtenir un meilleur Ra (rugosité).
Évacuer les copeaux: En perçage notamment, le lubrifiant (souvent sous forme d’arrosage ou de micro-lubrification) aide à remonter les copeaux hors du trou. Sans ça, ils s’accumulent, bourrent, et peuvent casser le foret ou endommager la pièce.
Quand lubrifier ?
Dans les ateliers de chaudronnerie ou de mécano-soudure, il est important de lubrifier lors :
- - des opérations de perçage
- - des opérations d'usinage
- - des opérations de fraisage
- - des opérations de chanfreinage
- - des opérations de poinçonnage
- - des opérations cintrage
- - des opérations de taraudage
- - ...
cintreuse nécessitant une lubrification importante et nécessaire
Applications spécialisées : soudage et chaudronnerie
Les équipements de soudage et chaudronnerie imposent des contraintes thermiques extrêmes nécessitant des lubrifiants haute performance. Les machines de découpe plasma fonctionnent avec des têtes atteignant 20000°C, réclamant des graisses polyurée ou complexe aluminium résistant jusqu’à 180°C en continu.
Exigences spécifiques secteur soudage :
- Graisses hautes températures : point de goutte >250°C (ASTM D566)
- Résistance projections métalliques et scories
- Compatibilité gaz inertes (Ar, He, CO2) et mélanges
- Tenue aux vibrations mécaniques 10-55 Hz sur postes automatisés
- Stabilité aux UV et ozone des équipements extérieurs
Les systèmes hydrauliques des presses plieuses nécessitent une filtration 10-25 μm et une viscosité stable de -20°C à +80°C avec des pressions de service jusqu’à 350 bar.
Paramètres techniques fondamentaux de la lubrification industrielle
La lubrification industrielle repose sur des paramètres techniques précis qui déterminent l’efficacité du système. Le coefficient de frottement μ (mu) varie de 0,001 à 0,02 avec un lubrifiant adapté, contre 0,1 à 0,8 à sec. Cette réduction drastique des pertes énergétiques se traduit par des économies substantielles : une machine de 100 kW peut économiser jusqu’à 15-20 kW avec une lubrification optimale.
Les propriétés tribologiques critiques incluent :
- Viscosité cinématique, indice de viscosité, point d’éclair, résistance à la pression (jusqu’à 2000-3000 bar pour les systèmes hydrauliques), stabilité à l’oxydation.
Spécifications techniques par type d'équipement
Chaque type de machine industrielle impose des contraintes spécifiques qui dictent le choix du lubrifiant. Les systèmes hydrauliques nécessitent des huiles ISO VG 32 à 68 avec une propreté NAS 1638 classe 8-9 maximum. Les réducteurs demandent des huiles EP (Extreme Pression) ISO VG 220-460 avec des additifs anti-usure zinc-phosphore.
Paramètres critiques selon les applications :
- Roulements haute vitesse : viscosité 15-50 mm²/s à 40°C, température de service -40°C à +150°C
- Systèmes hydrauliques : bulk modulus >1500 MPa, compatibilité joints NBR/FKM
- Compresseurs à vis : séparation air/huile <3 ppm, résistance aux acides organiques
- Paliers lisses : charge spécifique admissible 5-15 N/mm²
- Engrenages ouverts : adhésivité ASTM D4950, résistance projections jusqu’à 2 m/s
Normes et classifications techniques applicables
Les lubrifiants industriels doivent répondre à des normes strictes selon leur application. La norme ISO 6743 établit la classification des lubrifiants par famille : L-AN pour les huiles d’origine minérale, L-HM pour les huiles hydrauliques anti-usure, L-CKC pour les huiles d’engrenages EP.
Principales certifications requises :
- ISO 12925-1 : spécifications huiles hydrauliques HM/HV
- DIN 51517 Teil 3 : huiles d’engrenages industriels CLP
- AGMA 9005-E02 : lubrifiants pour engrenages fermés
- NSF H1/H2 : contact alimentaire accidentel/non-alimentaire
- FDA 21 CFR 178.3570 : composants autorisés contact alimentaire
- API GL-4/GL-5 : transmissions automobiles et industrielles
Les tests de qualification incluent l’essai FZG (ISO 14635-1) pour la résistance au grippage, avec des niveaux de charge de 8 à 14 selon l’application.
Systèmes de lubrification automatisée et dosage
Les systèmes de lubrification centralisée permettent un dosage précis et une distribution optimale. Les pompes volumétriques délivrent des débits de 0,1 à 10 ml/min par point de graissage, avec une pression de refoulement atteignant 40 bar pour les installations étendues.
Caractéristiques techniques des systèmes automatisés :
L’intégration aux systèmes SCADA permet la traçabilité complète des consommations et la maintenance prédictive basée sur l’analyse des tendances de pression et débit.
Exemple d'analyse et de contrôle qualité des lubrifiants en service
Le suivi analytique des lubrifiants en service permet d’optimiser les intervalles de vidange et de détecter les défaillances naissantes. L’analyse spectroscopique ICP détecte les métaux d’usure avec une précision de 1 ppm, tandis que la chromatographie révèle la dégradation moléculaire.
Paramètres de surveillance critiques :
- Viscosité : variation >±10% = changement nécessaire
- TAN (Total Acid Number) : augmentation >0,5 mg KOH/g
- Contamination particulaire : comptage ISO 4406, seuil 18/16/13
- Teneur en eau : <0,05% pour huiles hydrauliques
- Métaux d’usure : Fe >100 ppm, Cu >50 ppm, Pb >25 ppm
- Additifs résiduels : zinc <100 ppm = régénération requise
Les analyseurs portables permettent un contrôle terrain avec des résultats en 5-10 minutes, complétant l’analyse laboratoire trimestrielle pour les équipements critiques.
❓ Questions fréquentes
Quelle viscosité choisir pour un réducteur de 100 kW fonctionnant à 1500 tr/min ?
Pour un réducteur de cette puissance, utilise une huile ISO VG 320-460 avec additifs EP. La viscosité à 40°C doit être de 320-460 mm²/s pour assurer un film lubrifiant suffisant sous charge élevée.
Comment calculer l'intervalle de vidange optimal d'une huile hydraulique ?
Base-toi sur l'analyse TAN (indice d'acidité) : change l'huile quand le TAN augmente de 0,5 mg KOH/g par rapport à l'huile neuve, ou selon la contamination particulaire (>ISO 20/18/15).
Quels additifs EP choisir pour engrenages soumis à 2000 N/mm² de pression ?
Utilise des additifs soufre-phosphore avec niveau FZG ≥12. Les huiles EP ISO 220-320 avec 0,8-1,2% de phosphore et 0,5-0,8% de soufre conviennent pour cette charge.
Comment dimensionner un système de lubrification centralisée pour 50 points ?
Prévois une pompe 2-5 l/min avec réservoir 20-40L. Distributeurs progressives 6-12 sorties, tubing Ø6mm, pression service 20-40 bar selon distance maximale.
Quelle graisse haute température pour roulements à 150°C continu ?
Utilise une graisse base complexe polyurée ou PAO avec savon lithium complexe. Point de goutte >250°C, NLGI 2-3, température service -40°C à +180°C.
Comment détecter la cavitation dans un circuit hydraulique par analyse d'huile ?
Surveille la teneur en air dissous (>8% = risque), l'augmentation rapide du TAN, et les particules métalliques fines (<5 μm) caractéristiques de l'érosion par cavitation.
Quelle compatibilité entre huiles minérales et synthétiques PAO ?
Les huiles PAO sont généralement compatibles avec les minérales en toutes proportions. Effectue cependant un test de miscibilité ASTM D7155 avant mélange industriel.
Comment optimiser la filtration pour prolonger la durée de vie des lubrifiants ?
Maintiens une propreté ISO 4406 16/14/11 minimum avec filtration 10-25 μm. Change les filtres à 75% de colmatage ou ΔP >0,7 bar pour préserver l'efficacité.
