1) Introduction

Cet essai est présente les aspects de deux cordons soudés au MAG. Deux éprouvettes sont réalisées. L’une est présentée avec un essai poussé, l’autre avec un essai tiré. La macrographie présentée montrera les effets réels sur l’aspect du cordon et la pénétration. Les images et les extraits vidéos sont crédités en bas de l’article.

2) Préparation des éprouvettes

Notre soudeur a préparé de quoi souder deux éprouvettes de 3mm d’épaisseur, qui sont préalablement pointées au TIG en effectuant des points « FLASH » (courte fusion sans métal d’apport) a chaque extrémités. Les éprouvettes sont de 200×50 mm.

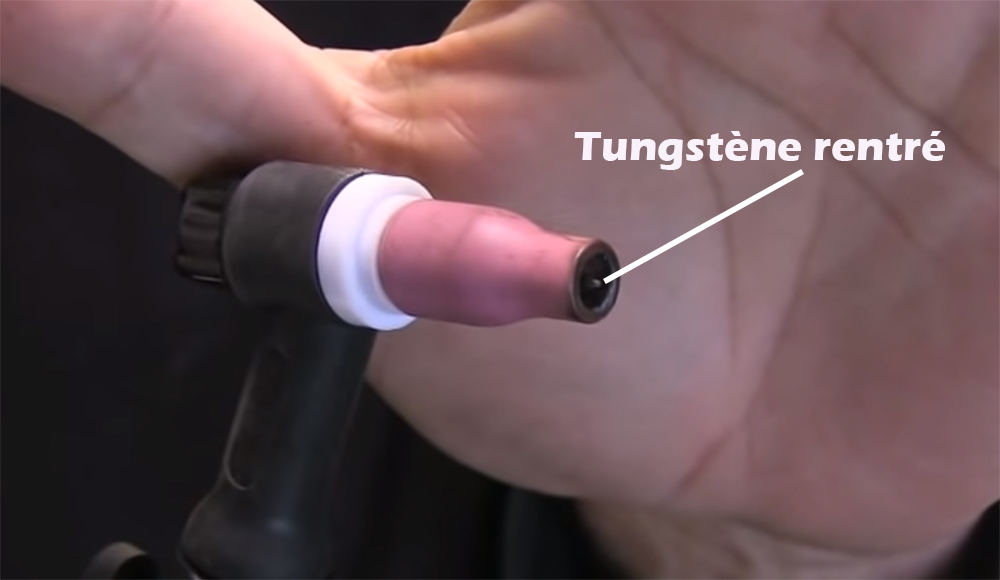

Tungstène rentré
Tungstène rentré

Les pièces sont préalablement nettoyées, dégraissées et meulées.

3) Réglages et paramètres

3-1 Paramètres généraux:

  • Tôles épaisseur 200x50x3mm
  • Position PB: (En angle)

3-2 Paramètres de pointage:

  • Intensité de pointage: 175A
  • Tungstène: Wla20 (tungstène+Lanthane à 2%)
  • Stick-out: Tungstène rentré de 1 mm
  • Buse: Ø6.5 (n°4)
  • Débit de gaz : 6 l/min
  • Gaz : 100% Argon

3-3 Paramètres de soudage:

  • Tension de soudage: 19V
  • Vitesse de fil : 8,4 m/min
  • Diamètre de fil : Ø 0.8 mm
  • Débit de gaz : 13 l/min
  • Gaz : M21 Argon+CO2
  • Fil : AWS A 5.18 : ER70S6 EN 440 : G3 Si 1

4) Quelques conseils

  • Ajuster les réglages à l’oreille (crépitement comme une friture)
  • Ajuster les réglages visuellement.
  • Avancer régulièrement en conservant les angles à 45° entre les pièces et la torche
  • Rester DETENDU

5) Soudage en poussant

6) Soudage en tirant

Même si l’angle de la torche n’est pas flagrant, on considère que cette inclinaison suffit pour donner le terme tiré.

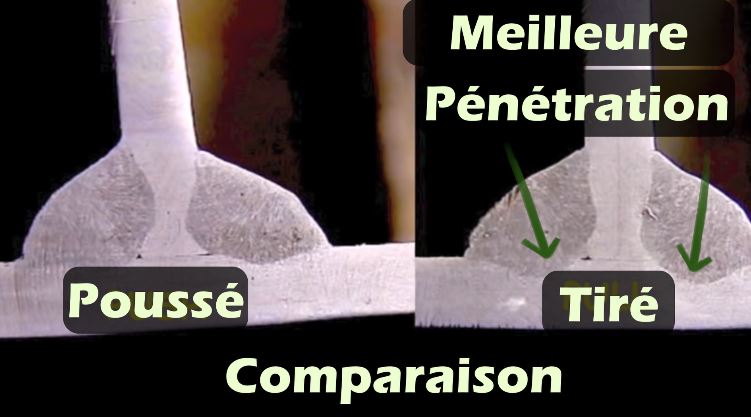

7) Essais macrographiques et conclusions

Après un polissage et un ponçage sommaire, avec un peu de perchlorure de fer ou de nital, on peut voir apparaître la forme du cordon et la pénétration obtenue.

On s’aperçoit qu’il y’a peut d’écart sur les géométries. On constate cependant une pénétration un peu meilleure lors de la réalisation du cordon tiré.

Donc, beaucoup de débats autour de poussé ou tiré. Généralement on peut constater malgré tout une très légère différence autour de la pénétration lorsque c’est tiré. Et un aspect légèrement différent sur l’aspect du cordon (convexe)

Souder en poussant ou en tirant
Souder en poussant ou en tirant
