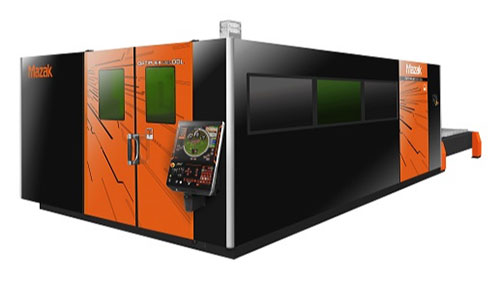

****** OPTIPLEX 3015 ET 4020
Caractéristiques: Format de tôles 1500 x 3000 mm ou 2000 x 4000 mm. Puissance laser proposée 2500, 4000 ou 6000 watts CO2.
Points forts : L'Optiplex utilise l'unique système de faisceau laser à longueur constante qui garantit une qualité de découpe uniforme sur toute la surface de la table. Sa source laser de dernière génération offre des performances élevées tout en diminuant la consommation électrique et de gaz. L'Optiplex est équipée du changeur de palette le plus rapide, seulement 19 secondes, une nouvelle CN avec écran tactile 15". En standard, elle est équipée de nombreuses fonctions facilitant le travail de l'opérateur comme le changement automatique de têtes et de buses, le système de contrôle Mazak Intelligent Monitoring System et l'étalonnage
automatique de la focale. Tout ceci contribue à améliorer la productivité et à réduire le prix de revient de chaque pièce.
L'Optiplex 4020 CO2 4.0 kW permet de découper des tôles de format 4000 x 2000. Cette machine est équipée en standard d'une double table permettant de charger les tôles en temps masqué. Il peut présenter une vitesse de déplacement rapide de 120 m/min sur les axes X et Y et de 60 m/min sur l'axe Z. De plus, la nouvelle machine de découpe laser peut afficher une précision de positionnement exceptionnelle de ±0,05/500 mm sur les axes X et Y et de ±0,01/100 mm sur l'axe Z.
OPTIPLEX 3015 ET 4020 FIBRE II Caractéristiques: Format des tôles 1500 x 3000 mm. Puissance laser pro-
posée 2000 ou 4000 watts fibre.
Points forts: L'Optiplex Fibre associe une mécanique robuste (bâti fonte monobloc), des vitesses de déplacement élevées (120 m/ min et accélération 1,2G) et l'utilisation d'une source à fibre de
12 kW ou 4 kW. Cette technologie permet une réduction importante de la consommation électrique et n'utilise plus de gaz lasant. Elle autorise des vitesses de découpe plus rapide particulièrement dans les tôles de fines épaisseurs. La technologie fibre permet en outre la découpe de matériaux très réfléchissants (cuivre, laiton). L'OPTIPLEX FIBRE est aussi équipée du changeur de palette le plus rapide, seulement 19 secondes, d'une nouvelle CN
avec écran tactile 15" facilitant le travail de l'opérateur et d'un changeur de buse.
SUPER TURBO X 2412, 3015 ET 4020
Caractéristiques: Formats des tôles 1250 x 2500 mm, 1500 x 3000 mm ou 2000 x 4000 mm. Puissances laser proposées 2500 et 4000 watts. Capacités de découpe maxi 25 mm acier, 15 mm inox (coupe blanche) et 12 mm aluminium. Précision de positionnement ± 0,01 mm/500 mm. Changement de buse automatique inclus.
Points forts: Disponible en 22 versions, cette machine s'adaptera à ceux qui recherchent une machine simple, fiable et économique sans pour autant sacrifier la performance. Le transport du faisceau à longueur constante garantit une dualité de coupe uniforme sur toute la surface de travail, une meilleure optimisation de la puissance et une réduction des coûts d'entretien. Ce concept unique permet une accessibilité optimale à la table de découpe et un faible encombrement au sol. Le bâti "Takumi" (technologie brevetée) assure une meilleure absorption des vibrations et donc une meilleure qualité de découpe. Elle est équipée de toutes les fonctions innovantes IMS et d'une nouvelle tête de découpe servo-focus permettant d'améliorer la productivité tout en réduisant les temps de mise en oeuvre. Table à billes escamotables pour faciliter le chargement. Cette machine est équi-
pée d'un changement automatiquement de buses, d'un système d'élimination des scories et de multiples fonctions innovantes. La version RTC permet la découpe de pièces en volume et de tubes jusqu'à 375 mm de diamètre. Le chan-
freinage et le taraudage sont possibles grâce à une unité de taraudage motorisée.
SPACE GEAR : MACHINE 5 AXES MULTIFONCTIONS
Caractéristiques: Surface de travail 1250 x 1250 mm ou 1500 x 3000 mm. Axe Z de 420 mm ou 600 mm. Puissances laser proposées 2500 ou 4000 watts. Capacités de découpe maxi : 25 mm acier, 15 mm inox (coupe blanche) et 12 mm alu. Commande numérique Mazak Fanuc L-64. Vis à billes sur les axes X, Y et Z. Précision de positionnement ± 0,01 mm/500 mm.
Points forts: Machine flexible pour la découpe 2D, 3D et tube. Elle répond aux applications de découpe de tôles, de pièces chanfreinées, de pièces en volume provenant
de l'emboutissage ou du pliage. Avec son mandrin, elle offre la possibilité de découper des tubes ou tous types de profils. Le Space Gear reprend l'architecture traditionnelle des machines Mazak avec son bâti en fonte. L'entraînement par vis à billes assure une précision de positionnement de ± 0,01 mm/500 mm. Le transport du faisceau à longueur constante garantit une qualité de coupe constante sur toute la surface de travail, une meilleure optimisation de la puissance
et une réduction des coûts d'entretien de la machine. Sa conception unique permet-
tant un accès sur les 3 cotés de la table est idéale pour la réalisation de petites et moyennes séries. La table est équipée de billes escamotables facilitant la manutention et préservant l'aspect des matières. La version U44 (format 1250 x 1250 mm) peut être équipée de l'Auto Robofeeder transformant ce modèle en laser tube automatique avec avancement et serrage automatique et cela, pour un budget réduit. Son mandrin peut prendre les tubes ou les profilés avec un diamètre maxi 160 mm. 3D FABRIGEAR 220 II ET 400 II: CENTRE DE DÉCOUPE LASER CO2 POUR TUBES ET PROFILÉS Caractéristiques et points forts: Le Fabri Gear est un centre de dé- „. coupe flexible pour tubes et
profilés. Il permet de découper tous les types de tubes et de profilés qu'ils soient standards ou spéciaux : cornières, C, H, I. Cette machine se caractérise par sa grande flexibilité. Capacité de découpe FABRI GEAR 220: tube rond de 0 20 à 0 220 mm pour un poids de 42 kg/m. Fabri Gear 400 : tube rond de 0 20 à 0 406,4 mm pour un poids de 60
kg/m. Le chargement automatique est assuré par un convoyeur permettant de charger des tubes de 6 m, 8,5 m ou 12 m. L'unité de découpe est équipée d'une tête de découpe 3D permettant la découpe parfaite de l'épaisseur du tube lors de la réalisation de gueules de loup, d'intersections de tubes ou bien de coupes chanfreinées. La machine peut recevoir une unité de taraudage allant de M3 à M10. La machine possède 4 mandrins équipés de mors de serrage universels. Ainsi quelque soit sa longueur, le tube est toujours parfaitement tenu assurant ainsi une meilleure précision. Le convoyeur de sortie permet d'évacuer des pièces de toutes longueurs (de 3 m à 12 m).
FAB SHOP + OPTOPATH: LIGNES AUTOMATISÉES AVEC ROBOT DE TRI
Caractéristiques et points forts: Depuis 1987 Mazak a développé le concept de ligne FMS (Système Flexible de Production) pour la découpe laser. Les lignes automatisées Fab Shop s'adressent aux sociétés qui veulent réduire encore davantage leurs coûts de production en optimisant le fonctionnement des machines 7 jours/7 et 24 heures/24 et cela sans opérateur.
Fab Shop est un concept unique d'automatisation qui permet de faire évoluer son installation en fonction de ses besoins. Le module de base Cell assure les opérations de chargement et déchargement automatique. Il peut ensuite être complété par un magasin Fab Shop allant de 10 à 40 cassettes. Le Fab Shop est prévu pour gérer jusqu'à 4 machines.
En option, il peut recevoir un robot de tri OPTOPATH: ses 7200 ventouses pilotées individuellement viennent dégrapper les panoplies en séparant les pièces du squelette. Inspiré du Guide des constructeurs 2015 de Tôlerie Magazine |
