****** CAO+FAO TOUTES DÉCOUPES/SOUDAGES 4 ET 5 AXES
Caractéristiques: Ce module de FAO permet de créer des programmes CN multi-axes pour la découpe 3D. Les domaines d'application du logiciel s'étendent de la découpe des tôles de carrosseries et des profils à l'emploi de robots de soudage et d'appareils à découpe jet d'eau, en passant par la fabrication de dispositifs de fixation.
Grâce à l'intégration des modules de CAO, l'utilisateur est constamment en mesure d'agir, car les courbes ou les surfaces éventuellement manquantes peuvent être générées avec simplicité. La CAO Tebis permet aussi très simplement de prolonger les surfaces afin de définir les chutes et d'en tenir compte pour le contrôle de collision.
Relecture de fichiers ISO existants pour modifications et conversion pour vos nouvelles CN.
Transformation automatique (miroir, facteur d'échelle, rotation, translation) de toutes les programmations. Evolution du module CAO avancée pour l'emboutissage (déformation, bouchage automatique, déplié, réduction des rayons en automatique, etc).
La fonction LSEAT permet la création en automatique ou en interactif du montage/posage en calculant les sections croisées en 3D et en mise à plat.
Le module "Découpe 5 axes" propose des fonctions pour la découpe le long de courbes de formes libres, mais aussi détecte automatiquement des formes comme les cercles, les trous oblongs, les rectangles et leur associe les fonctions CN correspondantes.
Gestion automatique des interpolations circulaires 3D pour une meilleure qualité de découpe et dynamique machine.
Tout calcul peut être édité et relancé en automatique afin de prendre en compte les modifications.
Protection automatique contre les collisions et les zones brûlées.
Une analyse des collisions de grande qualité, tenant compte de la tête du laser dans son intégralité, se déroule pendant que les programmes CN sont calculés. Les collisions avec la pièce ou d'autres obstacles sont ainsi évitées. Les caractéristiques cinématiques de la machine telles que les zones de pivotement, les positions de départ préférées, etc., sont également prises en compte. Les zones qui pourraient brûlées sont automatiquement analysées et corrigées.
Points forts:
• Prise en compte de l'environnement complet. Interpolations circulaires 3D, relecture de fichiers ISO existants et conversion pour vos nouvelles CN.
• Efficacité maximale grâce à la prise en compte dans tous les calculs de la cinématique machine ainsi que de la géométrie tête.
• Nombreuses interfaces Directes
• Création du montage en un clic.
• CAO complète intégrée, avec option métiers de l'emboutissage.
• Reconnaissance des formes: cercle, oblong, rectangle, etc.
• Gestion des collisions, des zones brûlées, analyse qualité de la découpe, des limites, etc.
• Gestion des paramètres technologiques (coupe, vitesse, décalage, etc)
• Trajectoires de transition optimisées au plus court.
• Solution métier facile à mettre en oeuvre.
• Nombreuses installations en France dans le domaine automobile, aéronautique, armement, etc.

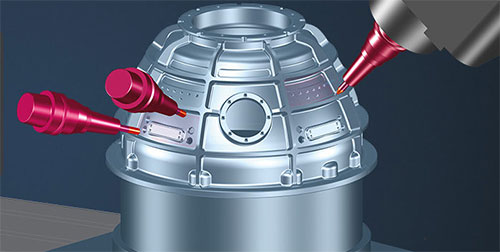

CAO+FAO FRAISAGE/TOURNAGE UGV POUR UNE PRODUCTIVITÉ MAXIMALE
258 Caractéristiques:
Un seul et même logiciel, une seule et même interface utilisateur pour tous les métiers de la CAO outillage au FRAISAGE UGV 2.5D (tech-
nologie des Features), 3+2 et 5 axes continus, le tournage, en passant par la reconstruction de surfaces rapide, l'usinage sur digitalisations
et les postes de visualisation à l'atelier.
• Organisation centralisée pour la préparation et la planification de la FAO à partir de standards.
• Gestion réaliste des outils, extensions porte-outils avec contrôle de collision complet.
• Interface utilisateur intuitive identique pour toute la FAO.
• Mode de fonctionnement complètement automatique (Gamme NC-SETS et NC-JOBS), semi-automatique ou interactif. • Evitement de collisions en automatique : Programmer en 3 axes - Usiner en 5 axes.
• Interface directe performante avec les standards (CATIA v5, PTC, Nx, SolidWorks, etc).
• Simulation complète des machines fraiseuses: tests des zones critiques pour la faisabilité, aide à l'organisation, contrôle collision complet,...
• Capitalisation du savoir-faire de l'entreprise.
• Détourage 5 axes fraisage pour matériaux composites et ther-moformés.
• Solution complète pour l'emboutissage. Solution de Morphing pour la compensation de retour élastique.
Points forts:
Structurer, organiser, planifier et fiabiliser les processus de fabrication très simplement. Consulting, Logiciel, Implémentation et Support.
Une CAO métier complète de la mécanique générale à l'aéronautique en passant par le moule et l'emboutissage. Les trajectoires les plus optimisées, le meilleur état de surface, fluidité maximale pour l'UGV, facilité d'utilisation et surtout fiabilité. Inspiré du Guide des constructeurs 2015 de Tôlerie Magazine |
