3.5.7 MONTAGE DES JOINTS
a) Surface des brides
- Nettoyer soigneusement les portées
- Réusiner les portées si présence de corrosion ou présence de stries transversales
b) Parallélisme des brides
Un manque de parallélisme est une cause fréquente de fuites
c) Utiliser un joint neuf
Condition indispensable, car un joint ayant déjà servi à perdu une partie de son pouvoir de reprise élastique.
d) Largeur du joint
- Au moins égal au double de l'épaisseur ( voir normes DIN ou ASA )
- Pour les fluides gazeux, la largeur minimum = 12 mm
e) Epaisseur du joint
- Dans la majorité des cas adopter 1,5 à 2 mm
- Cette épaisseur pourra être d'autant plus mince que le fini de la portée est poussé
f) Positionnement du joint
Placer le joint exactement sur la portée des brides, sans pénétrer dans la tuyauterie. Dans le cas contraire,:
- Augmentation de la perte de charge
- Risque d'arrachement du joint
- Risque d'attaque chimique dans l'âme du joint
g) Montage " à sec "
Eviter de graphiter ou graisser les joints, car cela:
- Diminue le coefficient de friction
- Augmente le risque de fuite entre la surface du joint et la surface de la bride
h) Serrage des boulons
![technolog-3.0.257.png](https://www.rocdacier.com/images/tuyauterie/technolog-3.0/technolog-3.0.257.png)

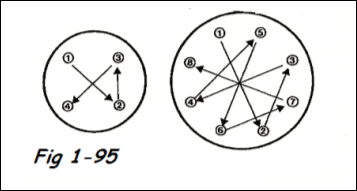

- Serrer tout d'abord les écrous à la main selon le schéma de serrage en croix ( Fig 1-95 ), puis serrez les uniformément à la main.
- A l'aide d'une clé dynamométrique, serrez à 30 % maximum du couple total une première fois tout autour selon le schéma de serrage en croix. Vérifier que la bride repose uniformément sur la joint.
- Serrer à 60 % maximum du couple total selon le schéma de serrage en croix.
- Serrer au couple total selon le schéma de serrage en croix
- Passe finale au couple total dans le sens horaire sur des fixations adjacentes.
Après les cinq passes de serrage de base, il peut être avantageux de répéter la passe 5 jusqu'à ce que l'on n'observe plus aucune rotation de l'écrou. Le serrage final doit être uniforme, chacun des boulons tirant la même charge.
i) Basses températures
- Il ne peut y avoir trace d'humidité ou de graisse sur les portées de joint des brides
- Le joint devenant fragile aux basses températures, la contrainte de serrage finale doit être exercée à température ambiante, dès le montage.
- Utiliser des brides et boulons appropriés ( brides inox ou AC non susceptible de vieillissement.
Attention aux boulons inox moins résistants et qui ont tendance à se desserrer ).
j) Stockage des joints
Ils seront stockés dans un endroit sec, frais et obscur.
k) Appareils à pression
Pour ces équipements dont les brides ont été calculées suivant un code reconnu : CODAP, ASME, sur la base de coefficients m et Pa . Voir également les normes européennes EN 1591-1- Méthode de calcul, et 1591-2- Paramètres du joint ainsi que EN 13445-3 + annexe H. Le remplacement d'"AEC" par des substituts dont nous ne possédons pas toujours les valeurs caractéristiques, peut poser problème.
En l'absence de certitudes, les estimations ci-après semblent admises :
- Remplacer un joint AEC par un substitut à base de fibres, par un graphite armé ou un métalloplastique à garnissage graphite et revêtement extérieur graphite, ne remet pas en cause le dimensionnel existant.
- Remplacer un joint métalloplastique à garnissage amiante par le même type à garnissage graphite ne remet pas en cause le dimensionnel existant.
- Remplacer un joint spiralé amiante par un joint spiralé graphite ne remet pas en cause le dimensionnel existant.
Hors de ces cas simples, il faut envisager de réétudier l'assemblage compte tenu du substitut pressenti ou adopté.
l) Emissions fugitives

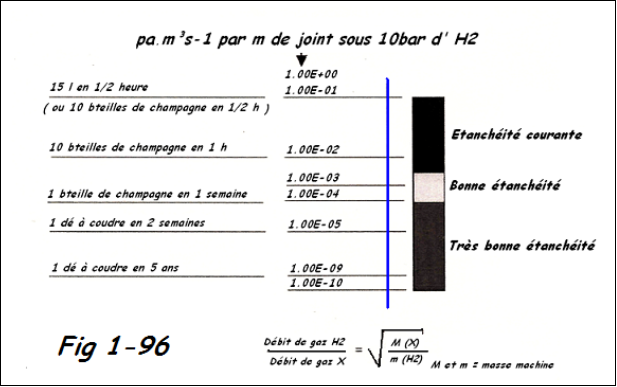

Il est toujours difficile d'imaginer ce que sont ces "fuites", il est donné ci-après une représentation des débits de fuite pour de l'hydrogène sous 10b.
![technolog-3.0.258.png](https://www.rocdacier.com/images/tuyauterie/technolog-3.0/technolog-3.0.258.png)
En ce qui concerne les garnitures de presse-étoupe de robinetterie, une démarche de sélection des garnitures sur le critère étanchéité est en cours en particulier au CETIM ( France ) dans les organismes qui élaborent des normes de performance des matériels et du niveau des "émissions fugitives" applicable à la robinetterie à presse-étoupe de tous types.
