Représentation conventionnelle des brides et de la robinetterie

rocdacier

Administrator
Membre échange
Weld Club
CRCI Creusot

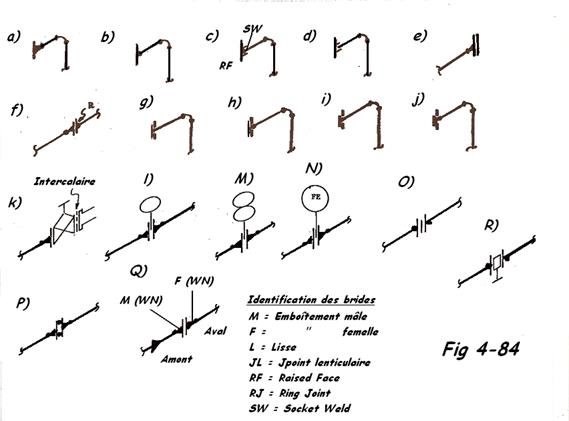

3.5.4 BRIDES



a) Bride à  collerette ( à  talon ) ou Welding Neck ( WN )
b) Bride plate à  souder ( slip-on ) L) Joint plein
c) Bride plate à  souder ( socket ) M) Lunette
d) Bride plate filetée ( threaded ) N) Flow-element
e) Bride pleine ( Blind ) O) Joint lenticulaire
f) Bride de réduction P) Joint lenticule à  embranchement
g) Bride libre ( folle ) sur collet battu Q) Ring joint
h) Bride libre sur collet à  plat à  souder
i) Bride libre sur collet plat à  souder
j) Bride libre sur collet à  collerette soudée
k) Intercalaire

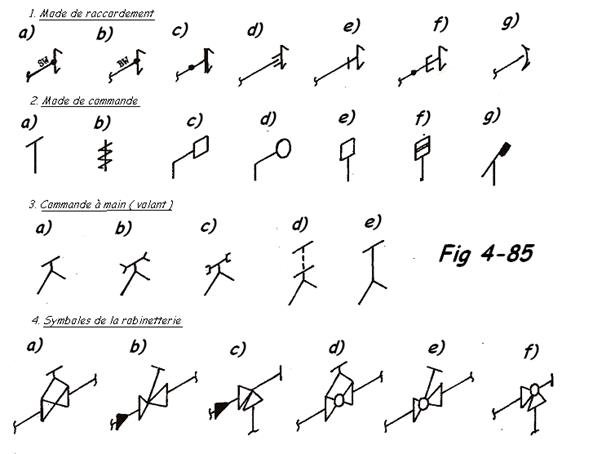

3.5.5 ROBINETTERIE
1. Mode de raccordement

a) A manchons soudés ( SW ) e) A bouts filetés
b) A bouts soudés f) A raccords soudés
c) A brides g) A emboîtement
d) A manchons taraudés



2. Mode de commande

a) A main e) Electrique
b) A ressort f) Pneumatique ou hydraulique
c) A contre-poids g) A fermeture instantannée
d) A flotteur

3. Commande à  main - volant

a) A main classique ( volant ) d) Tige d'extension rapportée
b) A chaîne e) Tige d'extension normale
c) A tambour

4. Symboles de la robinetterie
a) Soupape d'arrêt droit d) Soupape de réglage droit
b) " " incliné e) " " incliné
c) " d'équerre f) " " d'équerre

Dernière édition:
