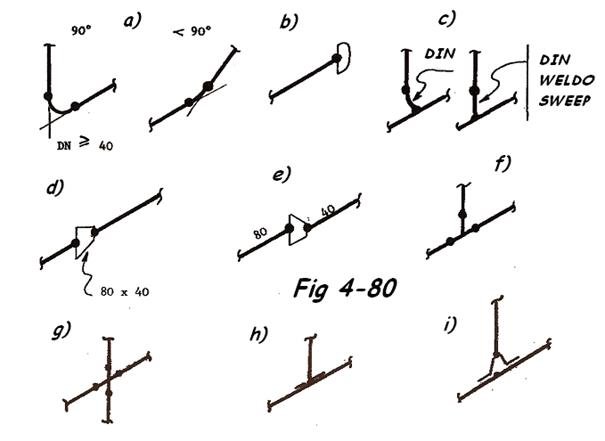

3.5.2 RACCORDS SOUDES

a) = Coudes à souder g) = Tés en croix
b) = Fonds bombés h) = Piquages soudés renforcés par un anneau
c) = Piquages ( selle )
d) = Réductions concentriques i) = Piquages soudés renforcés par un weldolet
e) = " excentriques
f) = Tés droits

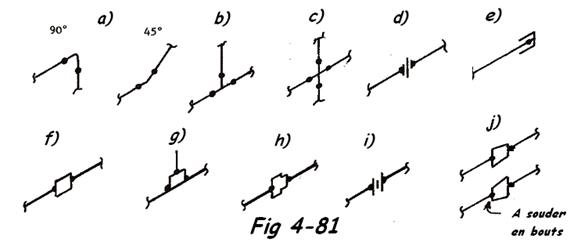

3.5.3 RACCORDS VISSES

1. Raccords vissés ou socket ( séries 3000 et 6000 LBS )

a) = Coudes e) = Bouchon i) = Brides " Union "
b) = Tés f) = Manchon égal j) = Manchons de
c) = Croix g) = Demi-manchon ( sockolets ) réduction
d) = Raccords " Union " 3P h) = Réductions

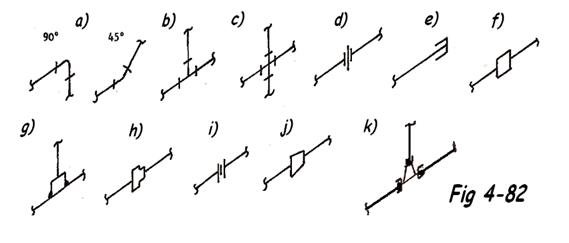

2. Raccords vissés ( mâle ou femelle ) VM = vissé mâle et VF vissé femelle

a) = Coudes e) = Bouchon i) = Brides " Union "
b) = Tés f) = Manchon égal j) = Mamelons de
c) = Croix g) = Demi-manchons ( Thredolets ) réduction
d) = Raccords " Union " 3P h) = Réduction

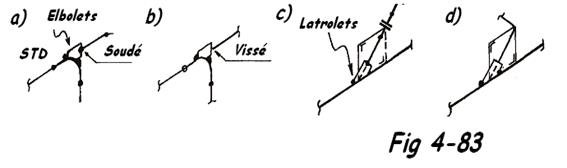

3. Divers ( raccords " Bonney-forge "
