3.5 REPRESENTATION CONVENTIONNELLE DES TUYAUTERIES ET ACCESSOIRES

3.5.1 TUYAUTERIES


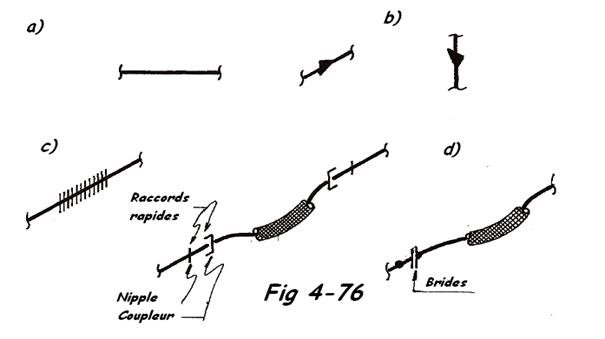

1. Tuyauteries nues Fig 4-72 a & b, tuyauteries à ailettes Fig 4-72 c et flexibles Fig 4-72 d

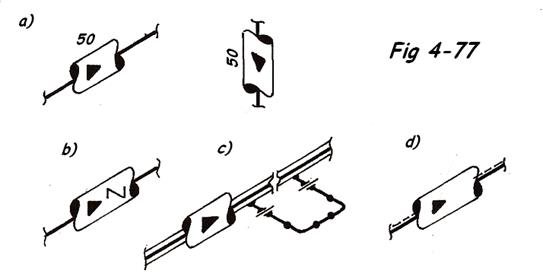

  1. Tuyauteries calorifugées Fig 4-77
a) = Tuyauteries calorifugées avec indication du sens du fluide
b) = Tuyauteries tracées électriquement avec indication du sens du fluide
c) = Tuyauteries avec enveloppe chauffante
d) = Tuyauteries tracées par conduites

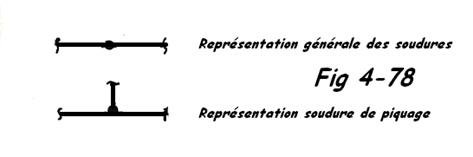

3. Soudures

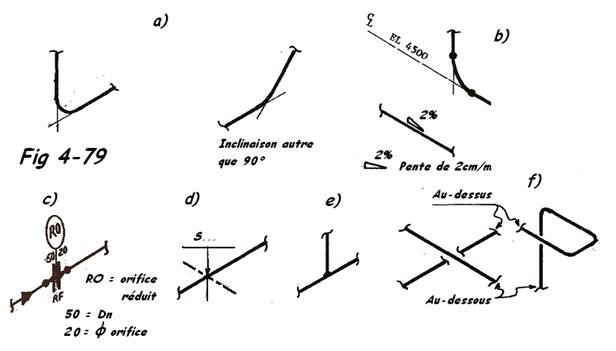

4. Généralités


a) = Tubes cintrés
b) = Indication du niveau et de la pente
c) = Réduction d'orifice
d) = Emplacement et repérage du supportage
e) = Piquage
f) = Croisement des tuyauteries
