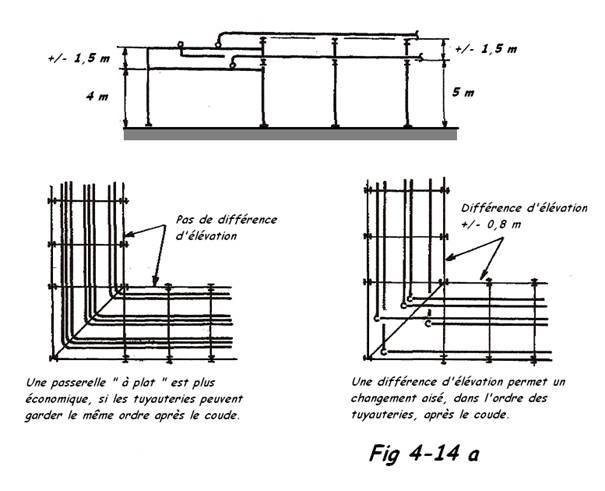

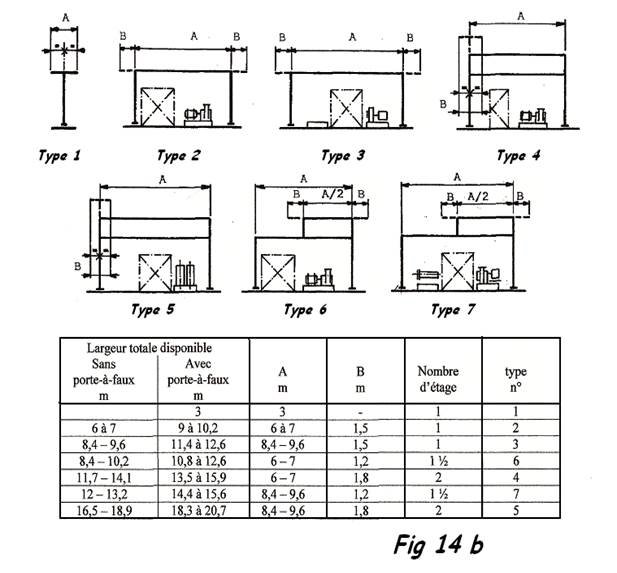

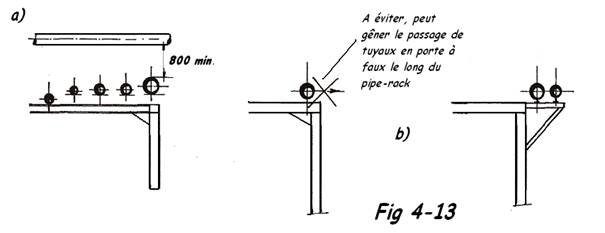

2.1.6 TUYAUX LE LONG D'UNE COLONNE ( appareil vertical )

Il y a lieu de veiller à ne pas éloigner le tuyau de l’appareil. Penser au guidage, au supportage et au moment de flexion créé sur les tubulures de l’appareil.

Entre les calorifuges de l’appareil et du tuyau, laisser +/- 350 mm ( sans impératif ).


2.1.7 TUYAUX PROCESS EN CANIVEAUX

Pas de tuyauterie process en caniveau
, car il y a risques d’accumulation de gaz inflammable par exemple, difficultés de vidange, d’entretien et de surveillance. Si toutefois il y a obligation, prendre toutes les précautions nécessaires ( mise à air, vidanges, mises à l'égout, espace pour entretien, ..... )

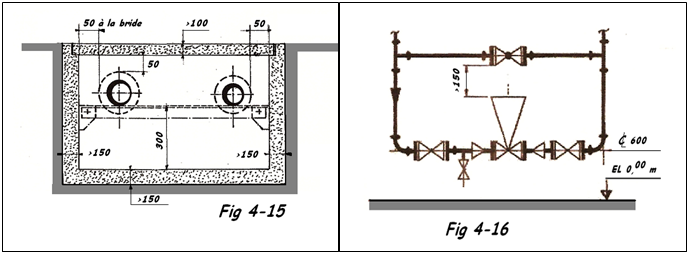

Grouper les tuyauteries s’il y a lieu. Penser aux purges. Les caniveaux ne peuvent contenir qu’une seule nappe de tuyauteries ( FIG 4-15 ).

Les tuyauteries ne comporteront pas de changements de niveaux. La distance entre les tuyaux sera tirée de la FIG 4-10.
