Les secrets pour apprendre à souder TIG “Walking the Cup”

1) Introduction

Ce cours est une traduction de la vidéo de soudage TIG Walking the Cup US de WeldTube dont les mentions sont citées plus bas. Après demande à son auteur, en voici ma traduction. Appelée aussi “godille”.

2) Préparation de la pièce

Notre soudeur a préparé une pièce épaisse qui ne se déformera pas trop pour exécuter ces essais et cet entrainement. Pour ce cas, ce sera une soudure sur de l’acier épaisseur 15mm.

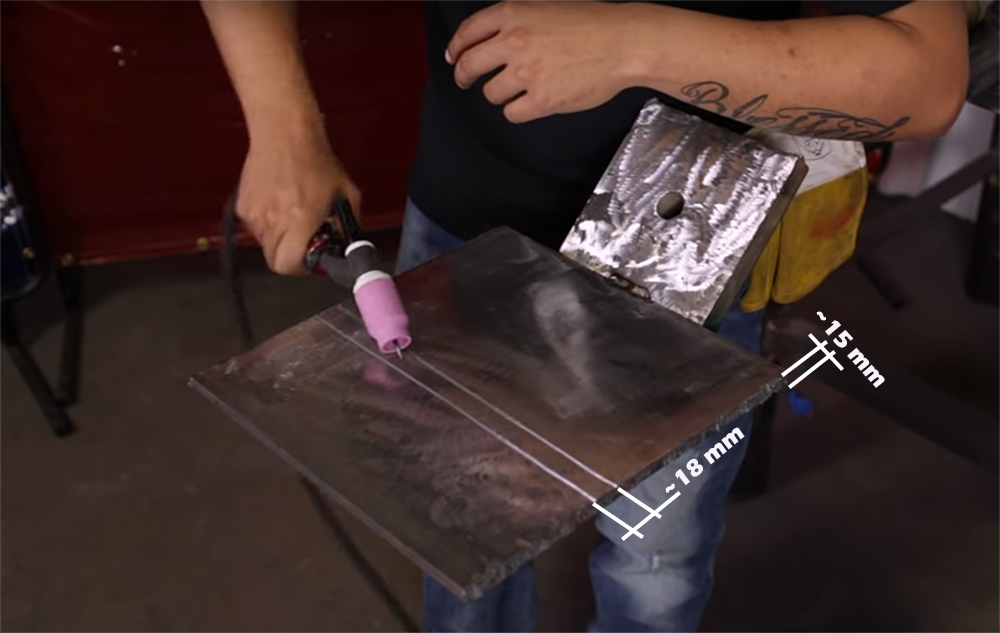

Walking the Cup - Préparation
Walking the Cup – Préparation

Une des priorité est le nettoyage de la pièce. Meulage et éventuellement dégraissage. On constate que pour cet exercice pour apprendre, on a meulé les limites de la largeur du cordon souhaité. Ici le cordon voulu fera environ 15 mm de large. Il a été représenté avec des coups de meuleuses.

3) Réglages et paramètres

  • Tôle épaisseur 15mm
  • Position PA: (A plat)
  • Intensité: 175A
  • Tungstène: Wla20 (tungstène+Lanthane à 2%)
  • Stick-out: Tungstène sorti de 3 à 6 mm selon votre confort
  • Buse: Ø15
  • Inclinaison du tungstène: 20 à 30°
  • Inclinaison du métal d’apport 20 à 30°
  • Apport : ER 70S (EN ISO 636-A: W 42 5 W2Si)
  • Apport : Ø3.2mm
  • Débit de gaz : 15 l/min

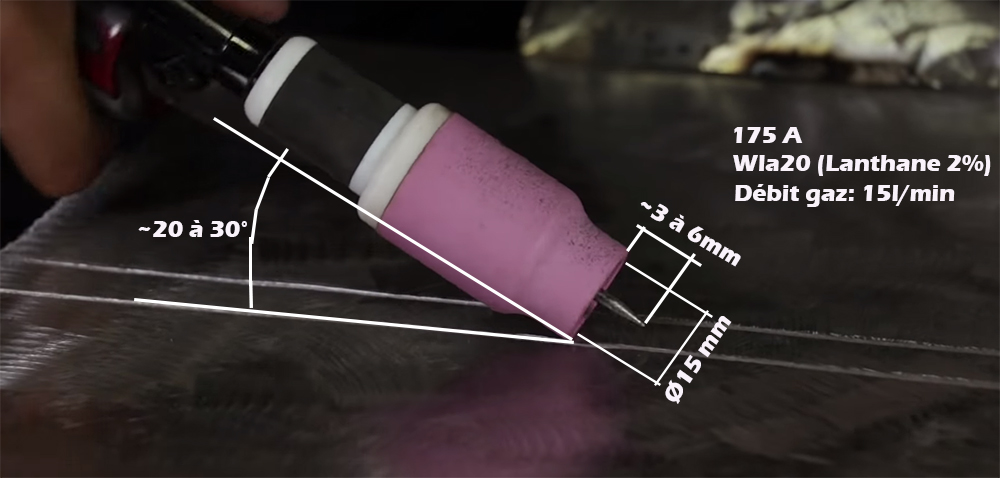

Walking the Cup - Paramètres
Walking the Cup – Paramètres

4) Conseils

  • Avancer en faisant rouler votre buse sur le 1/4 de diamètre inférieur
  • Avancer en faisant rouler la buse comme un tonneau
  • Avancer en ne fondant que entre les lignes meulées
  • Rester DÉTENDU, garder le poignet souple
  • Seul le poignet bouge (épaules, coudes restent le plus fixe possible)
  • Le métal d’apport reste fixe et est centré dans le futur cordon
  • S’entraîner souvent et régulièrement à ce geste



5) S’entraîner avec un second cordon

Pour s’entraîner et se mettre en situation de faire une passe de finition à coté de la première, vous devez positionner votre tungstène et votre apport au bord du premier cordon de soudure.

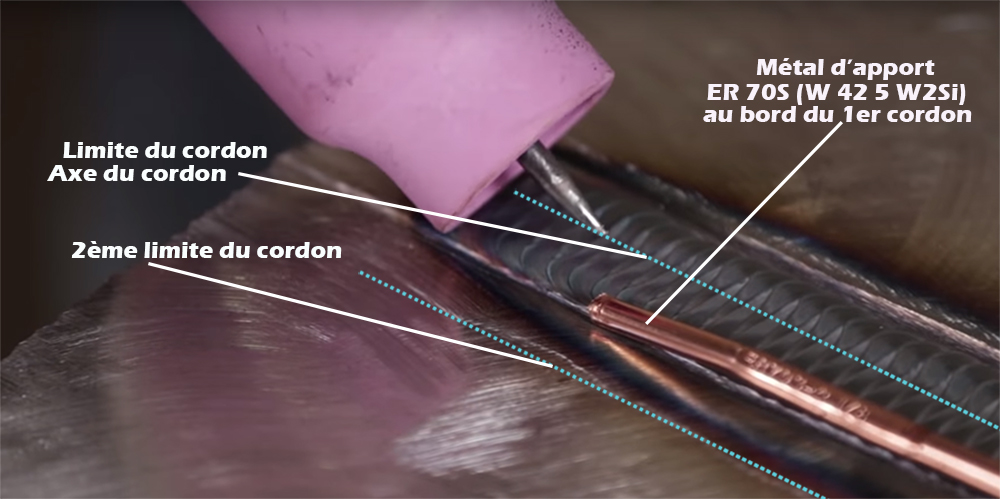

Walking the Cup - Paramètres 2
Walking the Cup – Paramètres 2

Vous effectuerez le même mouvement en veillant à ne pas dépasser le centre du cordon précédent, et en essayant de garder la même largeur (vous pouvez aussi tracer la largeur voulue)

6) Variantes des cordons souhaités

  • Cordon avec stries larges
  • Cordon avec stries moyennes
  • Cordons avec stries serrées

Pour effectuer un cordon avec des stries larges, vous devez avoir une fréquence de roulement de la buse qui soit lente et avancer rapidement

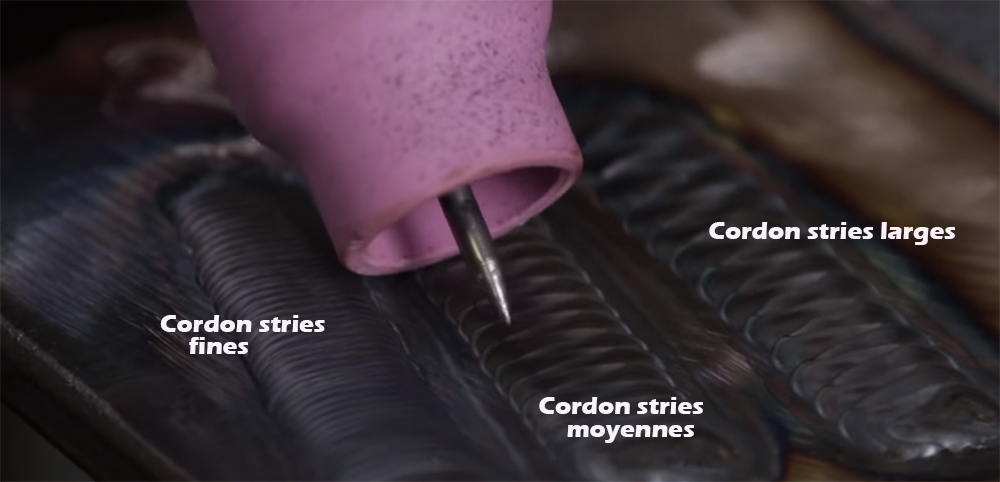

Walking the Cup - Stries
Walking the Cup – Stries

Pour effectuer un cordon avec des stries fines et très serrées vous devrez avoir une grande fréquence du poignet, une grande oscillation.
