Voici quelques explications pour lire et comprendre les indications sur les paquets d’électrodes enrobées. J’avais sous la main, un paquet de SAFER G48N , c’est donc d’après ce paquet que je prendrais l’exemple.

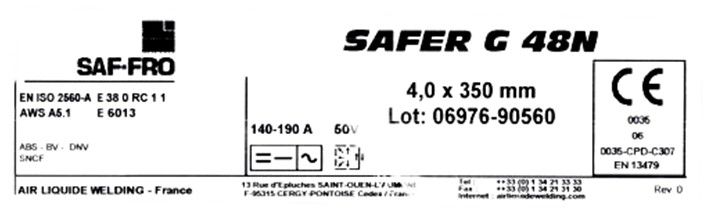

1) Au départ, le paquet est présenté comme celà:

Lire les informations sur les paquets d'électrodes

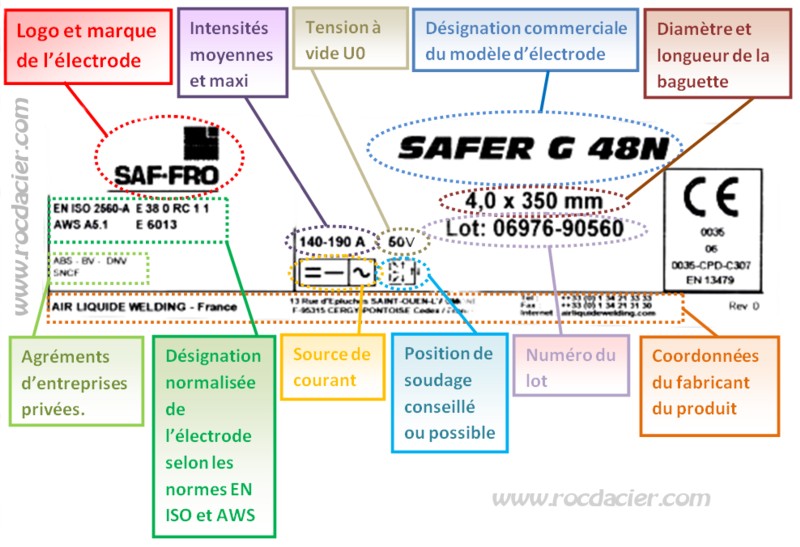

2) Explications

Lire les informations sur les paquets d'électrodes
Tout d’abord vous avez des information sur la marque des électrodes et la désignation commerciale de celles-ci. Dans notre cas, la marque est SAF-FRO et la désignation commerciale est SAFER G48N

Vous avez des informations sur le diamètre des baguettes et leur longueur . Ici, il s’agit d’un paquet d’électrodes de diamètre 4 et la longueur est 350 mm.

Vous avez aussi des informations concernant les intensités moyennes et maximales de soudage ( 140 A d’intensité moyenne et 190 A d’intensité maxi).

Juste à coté, la tension à vide U0, ici qui doit être inférieure ou égale à 50 V.

Si votre tension est supérieure, l’amorçage ne pourra pas avoir lieu.

Les sources de courant Source de courant de soudageindiquent si les électrodes enrobées sont consumées en courant continu, ou en courant alternatif, ou bien comme dans ce cas, les 2.

L’icone juste à coté Positions de soudage indique les positions conseillées pour le soudage:
– à plat
– en angle
– en corniche
– au plafond
– en angle au plafond
– montante ou descendante (Positions de soudage)

Sous les indications dimensionnelles de diamètre et de longueur figure le numéro du lot: 06976-90560

On a ensuite les désignations normalisées selon la norme EN ISO 2560-A: E 38 0 RC 1 1, puis en dessous les désignations normalisées selon la norme AWS 5.1: E 6013

En dessous de ces désignations, on a les agréments pour ce type d’électrodes.

Pour terminer les coordonnées du fabricant: AIR LIQUIDE WELDING – FRANCE…

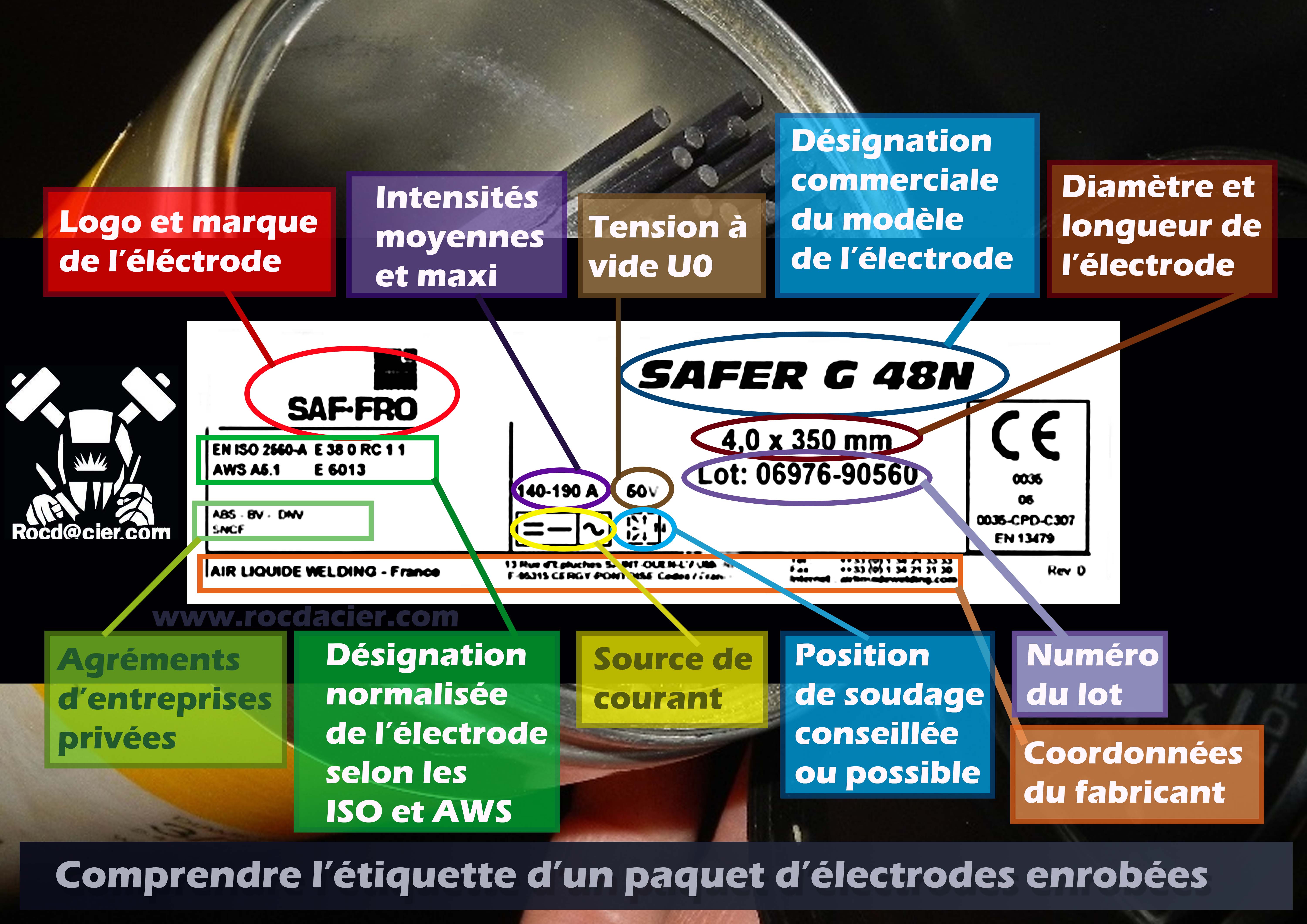

3) Nouveau poster de soudage pour les électrodes enrobées

Lire étiquette boite électrodes enrobées
Lire les boites électrodes enrobées

Version HD du poster imprimable
