Récapitulatif des gaz de soudage industriels selon norme ISO 14175.( Mise à jour Juin 2018)

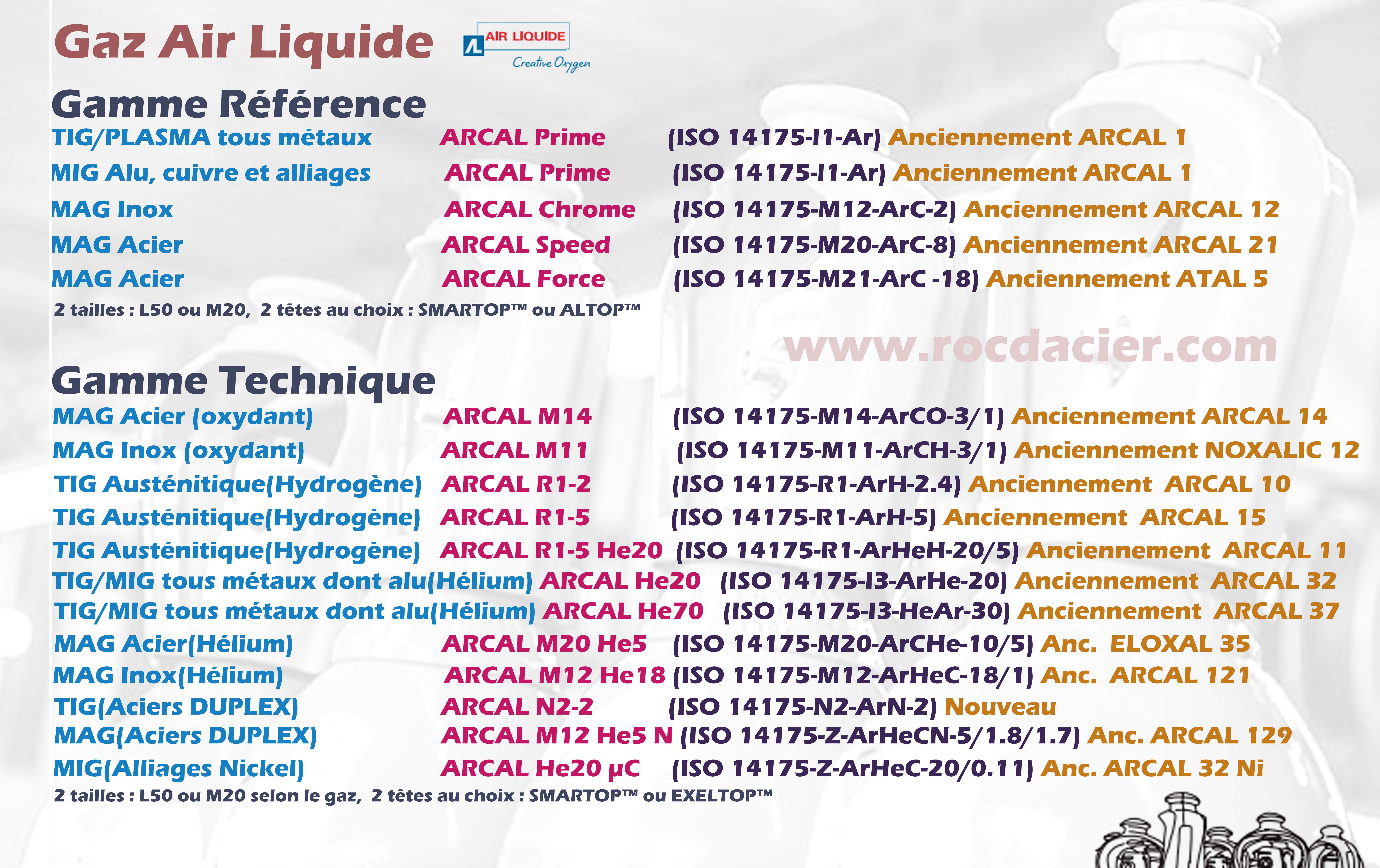

Pendant la mise à jour de ce document, j’en profite pour vous proposer ce tableau des principaux gaz de soudage disponibles chez Air Liquide, avec la correspondance abec leur ancienne désignation.

Gaz soudage Air liquide
Gaz de soudage chez Air Liquide

Vous pouvez le télécharger ici en version Ultra HD 4K 2.0 +

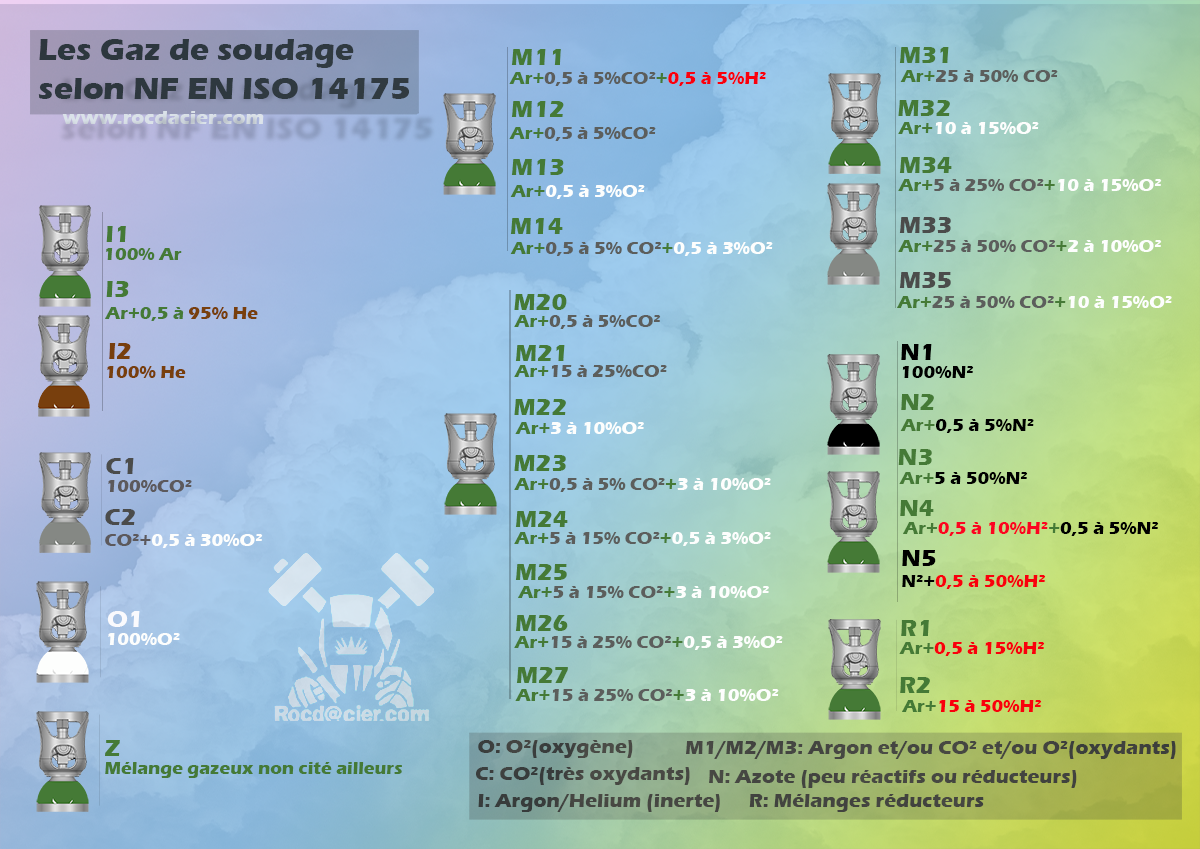

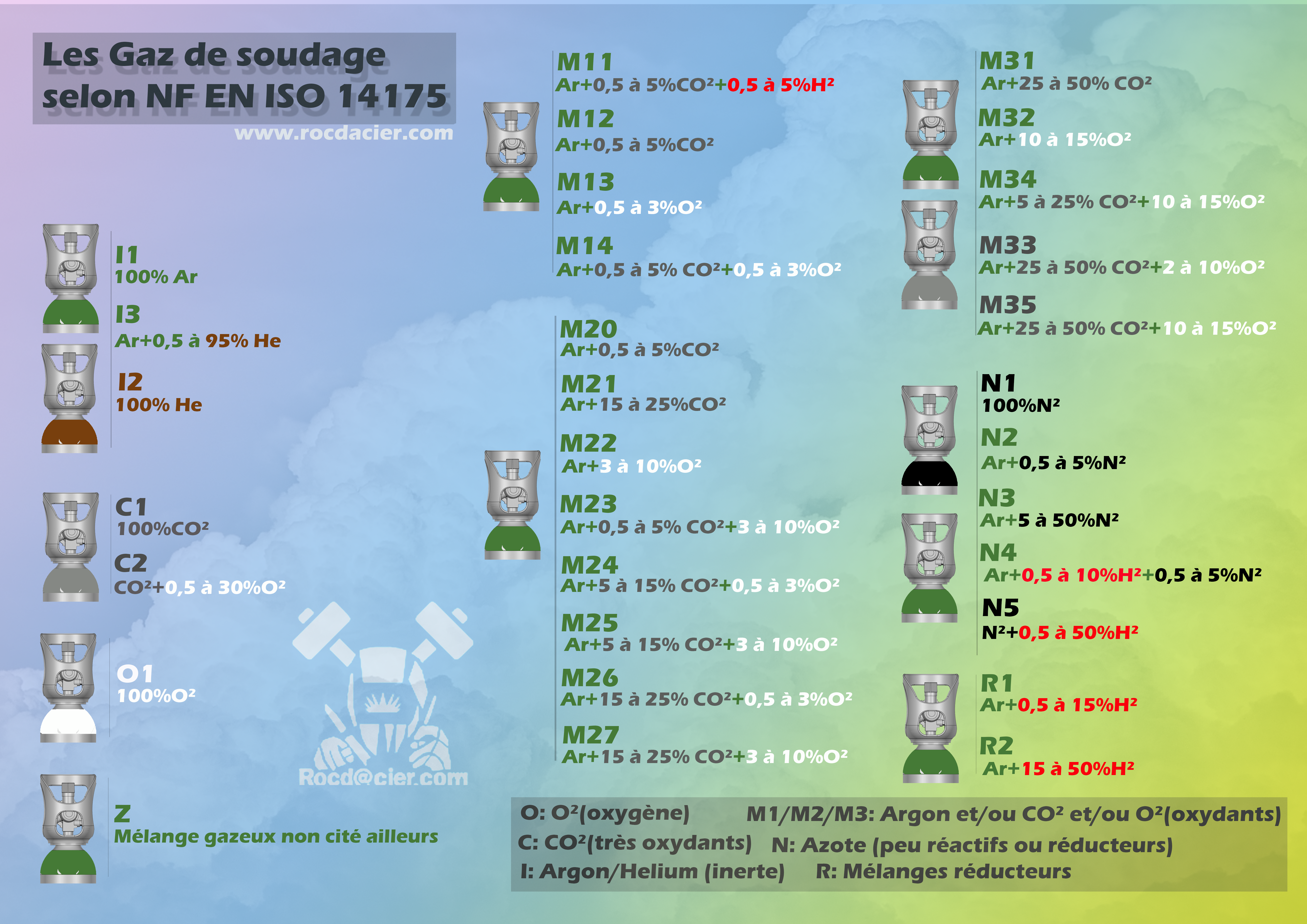

Voici un récapitulatif imagé des classification:

Classification des gaz de soudage
Classification gaz de soudage

Vous pouvez télécharger la version HD imprimable  ici:  https://www.rocdacier.com/images/2/gaz-1089.png

Voici la version anglaise:

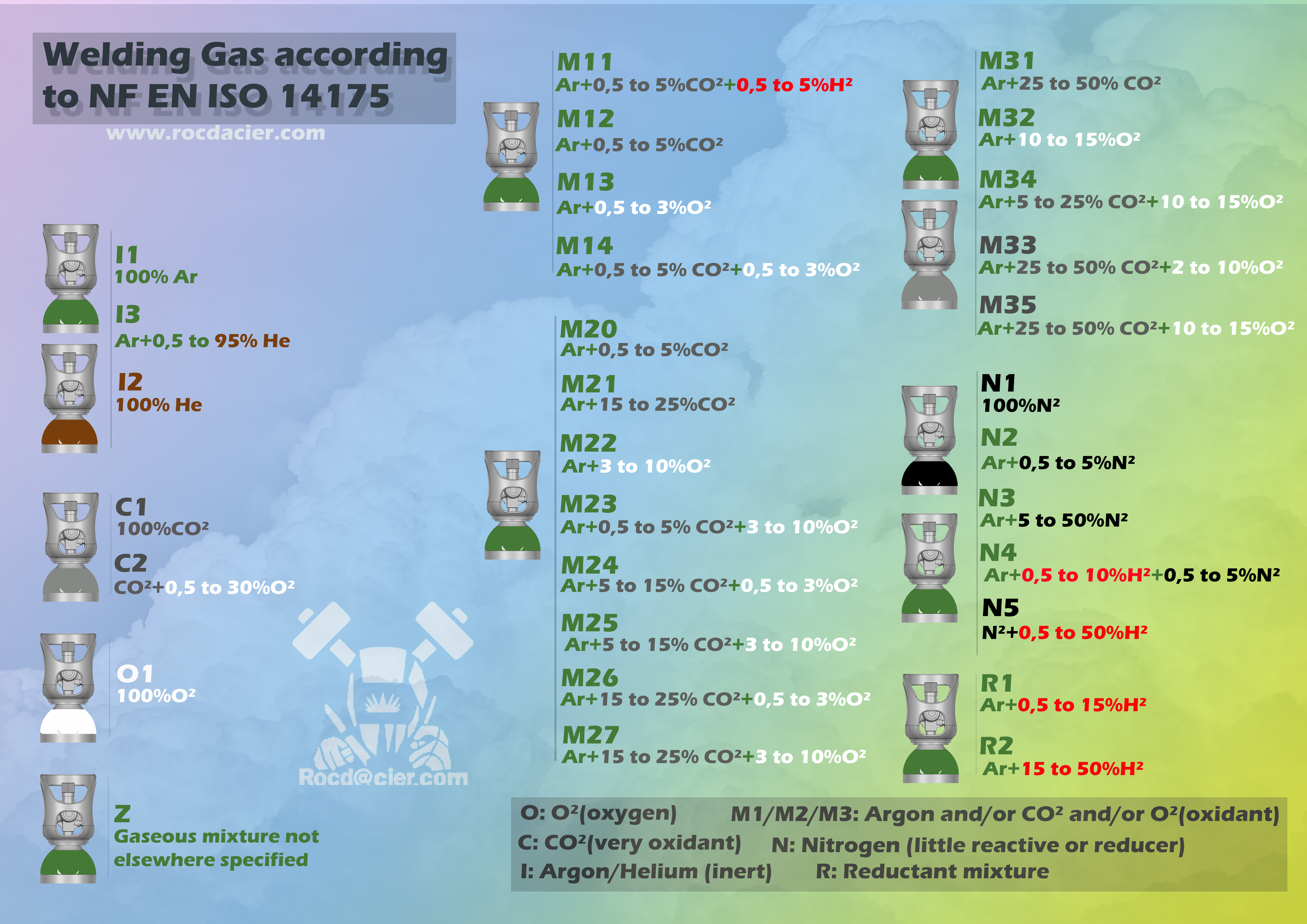

Welding gas according to NF EN ISO 14175
Welding gas NF EN ISO 14175

Download this in HD: https://www.rocdacier.com/images/2/gaz-1089-EN.png



Liste des gaz de soudage TIG (141) avec appelation normalisée selon norme DIN EN 14175 et appelations commerciales Air Liquide, Messer, Linde, Air Products et Westfalen
TIG aciers non alliés et faiblement alliés:
Normalisé
Air Liquide Messer Linde Air Products Westfalen
 – 100% Ar (1)
I1
(ISO 14175-I1-Ar pour ARCAL PRIME)
fARCAL PRIME (ARCAL 1)
fARGON NERTAL
fARGON U
fARGON (1)
fArgon 4.5  (1) fArgon
fMison
fArgon 4.5  (1)
fArgon
fArgon technique (1)
fArgon 4.6(1)
 – 95% Ar
+ 5% Hélium
I3
fARCAL 31 fAluline He 5

fArgon Hélium 92/08

 – 70 à 80% Ar
+ 30 à 20% Hélium
I3
(ISO 14175-I3-ArHe-20 pour ARCAL He20)
fINARC 6
fARCAL He20 (ARCAL 32)
fARCAL 33
fAluline He 30 fHélion 2 fASTEC 20 fArgon Hélium 70/30
 – 50 à 80% Ar
+ 50% Hélium
I3
fINARC 8
fARCAL 35
fAluline He  50 fHélion 5 fASTEC 50 fArgon Hélium 50/50
 – 20 à 30% Ar
+ 80 à 70% Hélium
I3
(ISO 141745-I3-HeAr-30 pour ARCAL He70)
fINARC 9
fARCAL 39
fARCAL He70
(ARCAL 37)
fAluline He 70 fHélion 7 fASTEC 75
fAlumaxx Plus
fArgon Hélium 30/70
TIG inox:
Normalisé
Air Liquide Messer Linde Air Products Westfalen
 – 100% Ar (1)
I1
(ISO 14175-I1-Ar pour ARCAL PRIME)
fARCAL PRIME (ARCAL 1)
fARGON NERTAL
fARGON U
fARGON (1)
fArgon 4.5  (1) fArgon
fMison
fArgon 4.5  (1)
fArgon
fArgon technique  (1)
fArgon 4.6(1)
 – 95% Ar
+ 5% Hélium
I3
fARCAL 31 fAluline He 5 fArgon Hélium 92/08
 – 70 à 80% Ar
+ 30 à 20% Hélium
I3
(ISO 14175-I3-ArHe-20 pour ARCAL He20)
fINARC 6
fARCAL He20 (ARCAL 32)
fARCAL 33
fAluline He 30 fHélion 2 fASTEC 20
fAlumaxx Plus
fArgon Hélium 70/30
 – 50 à 80% Ar
+ 50% Hélium
I3
fINARC 8
fARCAL 35
fAluline He  50 fHélion 5 fASTEC 50 fArgon Hélium 50/50
 – 20 à 30% Ar
+ 80 à 70% Hélium
I3
(ISO 141745-I3-HeAr-30 pour ARCAL He70)
fINARC 9
fARCAL He70
(ARCAL 37)
fARCAL 39
fAluline He 70 fHélion 7 fASTEC 75  fArgon Hélium 30/70
 – Ar
+ 0,5 à 15% H²
R1
(ISO 141745-R1-ArH-2.4 pour R1-2)
(ISO 141745-R1-ArH-5 pour R1-5)
(ISO 141745-R1-ArHeH-20/5 pour R1-5 He20)
f ARCAL R1-2 (ARCAL 10)
f
ARCAL R1-5 (ARCAL 15)
f
ARCAL R1-5 He20 (ARCAL 11)
fNOXAL 1
fNOXAL 2
fNOXAL 3
fNOXAL 4
fNOXAL 4P
fInoxline H3
fInoxline H5
fInoxline H7
fInoxline H10
fVARIGON 2
fVARIGON 5
fArgon W2
fArgon W3
fArgon W4
fArgon W5
fArgon W6
fArgon W7
fArgon W15
TIG alu et cuivre:
Normalisé
Air Liquide Messer Linde Air Products Westfalen
 – 100% Ar (1)
I1
(ISO 14175-I1-Ar pour ARCAL PRIME)
fARCAL PRIME (ARCAL 1)
fARGON NERTAL
fARGON U
fARGON (1)
fArgon 4.5  (1) fArgon
fMison
fArgon 4.5  (1)
fArgon
fArgon technique  (1)
fArgon 4.6(1)
– 100% Hélium
I2
fLASAL 4
fHélium
fHélium 4.5 fHélium 4.6 fHélium
 – 95% Ar
+ 5% Hélium
I3
fARCAL 31 fAluline He 5 fArgon Hélium 92/08
 – 70 à 80% Ar
+ 30 à 20% Hélium
I3
fINARC 6
fARCAL 32
fARCAL 33
fAluline He 30 fHélion 2 fASTEC 20
fAlumaxx Plus
fArgon Hélium 70/30
 – 50 à 80% Ar
+ 50% Hélium
I3
(ISO 141745-I3-HeAr-30 pour ARCAL He70)
fINARC 8
fARCAL He70
(ARCAL 37)
fAluline He  50 fHélion 5 fASTEC 50 fArgon Hélium 50/50
 – 20 à 30% Ar
+ 80 à 70% Hélium
I3
fINARC 9
fARCAL 39
fAluline He 70 fHélion 7 fASTEC 75
fAlumaxx Plus
fArgon Hélium 30/70
Liste des gaz de soudage MIG/MAG (131-135) avec appelation normalisée norme DIN EN 14175 et appelations commerciales Air Liquide, Messer, Linde, Air Products et Westfalen
MAG aciers non alliés et faiblement alliés:
Normalisé
Air Liquide Messer Linde Air Products Westfalen
– 100% CO²
C1
fLASAL 2 fDioxyde de Carbone fDioxyde de Carbone fDioxyde de Carbone
 – Ar
+1,5% à 3%O²
M13

fCARGAL 1
fCARGAL 2

fInoxline X1 fArgon S1
fArgon S2
fArgon S3
 – Ar
+0,5 à 5% CO²
+0,5 à 3% O²
M14
(ISO 14175-M14-ArCO-3/1 pour ARCAL M14)
fARCAL M14
(ARCAL 14)
fTERAL 12
fTERAL 22
xxx fSAGOX 3
– Ar
+1 à 5% CO²
M12
(ISO 14175-M12-ArC-2 pour ARCAL CHROME)
(ISO 14175-M12-ArHeC-18/1 pour ARCAL M12 He18 )
fARCAL CHROME
(ARCAL 12)
fARCAL M12 He18 (ARCAL 121)
fARCAL 122
fATAL 2
fInoxline C2 fMison 2 fInomaxx 2 fSAGOX 2K
fSAGOX 3K
– Ar
+5 à 15% CO²
M20
(ISO 14175-M20-ArC-8 pour ARCAL SPEED)
(ISO 14175-M20-ArCHe-10/5 pour ARCAL M20 He5)
fATAL 4
fARCAL SPEED (ARCAL 21)
fARCAL M20 He5
(ELOXAL 35) (Ar+10%CO²+5%He)
xxx fMison 8
fMison 12
f700 HIDEP
fFerromaxx Plus
– Ar
+15 à 25% CO²
M21
(ISO 14175-M21-ArC-18 pour ARCAL FORCE)
fARCAL FORCE
(ATAL 5)
fATAL 5A
fATAL 5D
fATAL7
fARCAL MAG
fARCAL 5
fFerroline C18 fCorgon 18 f500 SG fSAGOX 8
fSAGOX 10
fSAGOX 15
fSAGOX 18
fSAGOX 20
fSAGOX 25
fSAGOX He30/8
– Ar
+3 à 10% O²
M22
fCARGAL
fCARGAL 3
fCARGAL 4
fINARC S8
fARCAL 22
fFerroline X4 fOxylon 6 fSAGOX D
fArgon S4
– Ar
+3 à 10% O²
+0,5% à 5% CO²
M23
fTERAL 23 fFerroline C5 X5 fModion 55 fSAGOX 1
– Ar
+5% à 15% CO²
+ 0,5% à 3% O²
M24
fARCAL 24 xxx fFerromaxx 7
fFerromaxx 15
fSAGOX 2
fTIME Gas
– Ar
+ 5% à 15% CO²
+ 3% à 10% O²
M25
fTERAL 24 fFerroline C15 X5
– Ar
+ 15% à 25% CO²
+ 0,5% à 3% O²
M26
xxx xxx
– Ar
+ 15% à 25% CO²
+ 3% à 10% O²
M27
fTERAL 35 xxx
MIG alu:
Normalisé
Air Liquide Messer Linde Air Products Westfalen
 – 100% Ar (1)
I1
(ISO 14175-I1-Ar pour ARCAL PRIME)
fARCAL PRIME (ARCAL 1)
fARGON NERTAL
fARGON U
fARGON (1)
fArgon 4.5  (1) fArgon
fMison
fArgon 4.5  (1)
fArgon
fArgon technique  (1)
 – 95% Ar
+ 5% Hélium
I3
fARCAL 31 fAluline He 5
 – 70 à 80% Ar
+ 30 à 20% Hélium
I3

fINARC 6
fARCAL 32
fARCAL 33

fAluline He 30 fHélion 2 fASTEC 20
fAlumaxx Plus
 – 50 à 80% Ar
+ 50% Hélium
I3
fINARC 8
fARCAL 35
fAluline He  50 fHélion 5 fASTEC 50
 – 20 à 30% Ar
+ 80 à 70% Hélium
I3
fINARC 9
fARCAL 39
fAluline He 70 fHélion 7 fASTEC 75
MIG inox:
Normalisé
Air Liquide Messer Linde Air Products Westfalen
– Ar
+1 à 5% CO²
M12
(ISO 14175-M12-ArC-2 pour ARCAL CHROME)
(ISO 14175-M12-ArHeC-18/1 pour ARCAL M12 He18 )
fARCAL CHROME (ARCAL 12)
fARCAL M12 He18 (ARCAL 121)
fARCAL 122
fATAL 2
fInoxline C2 fMison 2 fInomaxx 2 fSAGOX 2K
fSAGOX 3K
– Ar+ 2% de CO²
+ 1% Hélium
 – Ar
+ 30% He
+ 3% CO²
+ 1% H²
M11
(ISO 14175-M11-ArCH-3/1 pour ARCAL M11)
fARCAL 112
fARCAL M11 (NOXALIC 12)
fInomix C3 H1
fInomix HE 20 C3 H1
 Pour Duplex
Argon+Azote?Pour Duplex
Argon+Hélium+Carbone+Azote?

Pour alliages Nickel

 N2
(ISO 14175-N2-ArN-2)Z
(ISO 14175-Z-ArHeCN-5/1.8/1.7)Z
(ISO 14175-Z-ArHeC-20/0.11)
fARCAL N2-2





fARCAL M12 He5 N(ARCAL 129)



fARCAL He20 µC N(ARCAL 32Ni)













Nota: -Attention, ces données sont données pour indications. Nous vous conseillons tout de même de vérifier les valeurs.
 f Certains gaz peuvent être utilisés dans des pays autres que la France.
f Certains gaz peuvent ne plus être utilisés.
f Le tableau n’est pas terminé.
f xxx : pour indiquer que la marque ne semble pas proposer ce mélange gazeux.
(1)Les différents types d’Argon dépendent de leur pureté. Par exemple:
f 99,99% d’argon (qualité 4),
f 99,995% d’argon (qualité 4,5 ou U)
f 99,999% d’argon (qualité 5)
