Préparations des bords à souder en soudage à l’arc électrode enrobée

  •
  •
  •
  •
  •

Suite du chapitre 4 de l’ouvrage de Jean MATON qui traite du soudage manuel à l’arc avec électrode enrobée

Vous pouvez aussi consulter le cours précédent qui traite des rendements, préparations et cadences de soudage ou le sommaire . Dans cette nouvelle partie nous allons parler plus particulièrement des préparations des bords à souder en soudage à l’arc électrode enrobée,…

4.8 PREPARATIONS DES BORDS A ASSEMBLER

La Fig 2-33 a déjà montré quelques préparations de joints:


Préparation des joints soudés
Préparation des joints soudés

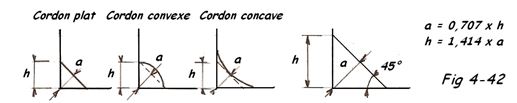

  • Types de cordons : Fig 4-42


    Cordons de soudure plats, concaves, convexes
    Cordons de soudure plats, concaves, convexes

  • Coefficient de joint ( utilisé en résistance des matériaux – appareils chaudronnés )


    Coefficient de joint
    Coefficient de joint

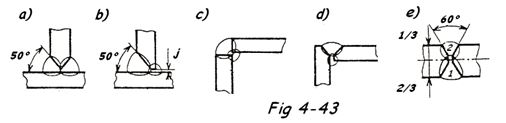

  • Pour une soudure de qualité, les Fig 4-43 ( a jusque e ) obligent à une reprise à l’envers. Afin d’éviter les inclusions dans le cordon de soudure, un gougeage ou un meulage de la racine du premier dépôt est conseillé.


    Coefficient de joint
    Coefficient de joint

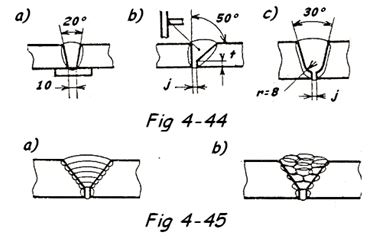

  • Si la reprise à l’envers ne peut être effectuée, la pénétration peut être assurée par un support appelé  » Slip Joint  » Fig 4-44 a qui est qualifié de subsistant.


    Slip joint
    Slip joint

  • Limiter la préparation à l’élément étroit ( soudage en té ) Fig 4-44b.
  • La préparation en tulipe simple Fig 4-44c ou double réduit le volume de métal à apporter et le retrait sur épaisseur importante, mais il n’est pas simple à réaliser.
  • La Fig 4-43e permet de conserver une symétrie de retraits, après meulage à la racine du cordon N° 1.
  • La Fig 4-45a montre un dépôt avec balancement latéral de l’électrode pendant la fusion (passes larges). La Fig 4-45b montre un dépôt avec électrode simplement tirée.
