Dans cette nouvelle partie nous allons décrire les séquences de soudage.

4.9 DEFINITION DES SEQUENCES DE SOUDAGE

4.9.1 Définition :

C’est l’ordre des opérations d’exécution des soudures permettant ainsi l’obtention d’un ensemble soudé convenable, ayant un minimum de déformations et de contraintes.

  • a) Au niveau du joint soudé : Il y a la séquence du joint, c’est-à-dire l’ordre de succession des divers accroissements de soudure ( passes, cordons, couches, … ) en éléments de longueur déterminée suivant les cas.

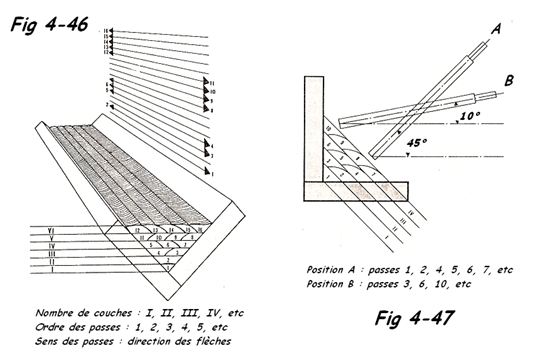

    Exemples : Soudage en corniche (Fig 4-46) et soudage en angle plat (Fig 4-47)


    Sequence de soudage n°1
    Sequence de soudage n°1

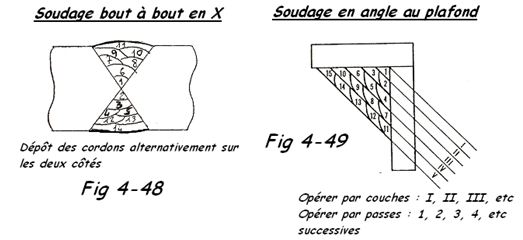

    Sequence de soudage n°2
    Sequence de soudage n°2

  • b) Au niveau de l’ensemble de la construction : On peut considérer les séquences générales, c’est-à-dire l’ordre de succession de divers joints soudés prévus pour la réalisation complète de cet ensemble ou de ce composant.

4.9.2 Règles générales régissant l’établissement des séquences de soudage

  • I) La séquence doit être prévue pour assurer au joint le maximum de liberté en réduisant au maximum les entraves aux retraits, sans provoquer de déformations par suite du manque de rigidité
    (retard maximum du bridage).
    Exemple: Souder en progressant vers les extrémités libre.

  • II) Assembler d’abord les sous-ensembles primaires à associer progressivement en sous-ensembles supérieurs et aboutissant en fin de compte à l’achèvement de la construction soudée.
  • III) Mettre à profit toute disposition symétrique pour la constitution de sous-ensembles symétriques et souder symétriquement les assemblages de manière à en conserver l’équilibre et la rectitude.
