Règles pour les constructions soudées.

Suite des cours de l’ouvrage “Technologie du soudage” par Jean MATON, se fait avec le chapitre 2 qui est nommé par son auteur Technologies de soudage

Si vous préférez lire le cours précédent qui traite des déformations en soudage ou voir aussi le sommaire

Cette partie traite des Principales règles à respecter pour les constructions soudées

  • 2.1 Définition du soudage
  • 2.2 Les aspects du soudage des métaux
  • 2.3 Principaux procédés de soudage
  • 2.4 La soudabilité
  • 2.5 Méthodes de traitements thermiques après soudage
  • 2.6 Effets mécaniques du cycle thermique
  • 2.7 Règles pour la conception des pièces soudées
  • 2.8 Préparation des assemblages soudés
  • 2.9 Position de soudage de l’assemblage
  • 2.10 Outillages de montage
  • 2.11 Représentation normalisée des soudures
  • 2.12 Position et symboles sur le dessin

1. La meilleure pièce soudée est celle qui comporte le moins de soudures. Si possible, les cordons seront discontinus.
2. Il est nécessaire de souder des bons matériaux de base.
3. Ne souder des matériaux difficilement soudables qu’en cas d’obligation formelle
4. Toujours utiliser des électrodes de très bonnes qualités et bien sèches
5. Simplifier autant que possible les formes et détails des pièces. Elles seront d’une élégante simplicité
6. Veiller à ce que les cordons soient semi-bombés, à la limite plats
7. Une construction soudée n’est pas une construction rivée ( ne surtout pas mélanger les deux )


Constructions soudées 1
Constructions soudées 1

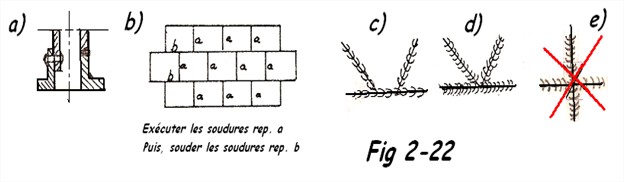

8. Eviter les intersections et les accumulations de soudures
9. Veiller à décroiser les soudures
10. Si un croisement de 2 soudures est inévitable, l’angle idéal est de 90°, mais il ne sera jamais inférieur à 30°. Si le cordon doit changer de direction, on utilisera une courbe et non un angle vif

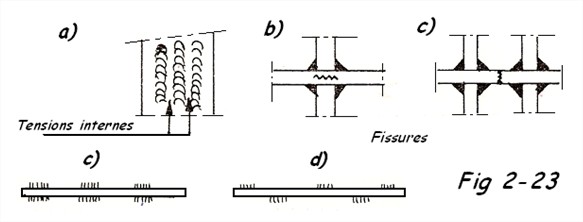

11. Eviter un trop grand rapprochement des soudures pouvant provoquer des tensions internes importants et par là des fissures ( Fig 2-23 a, b, c )


Constructions soudées 2
Constructions soudées 2

12. En cas de soudures discontinues, utiliser l’un des 2 schémas Fig 2-23 c & d

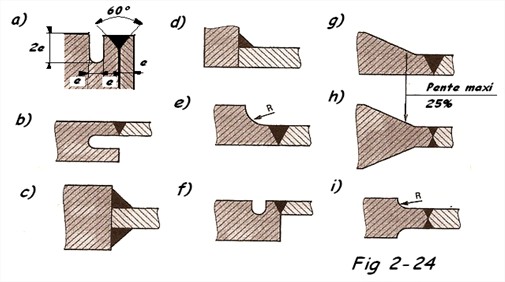

13. Il est déconseillé de réaliser des chanfreins trop ouverts ( problèmes causés par la grande quantité de métal déposé ).
14. Toujours souder des pièces ayant une épaisseur aussi voisine que possible afin que la vitesse de refroidissement soit identique de chaque côté.


Constructions soudées 3
Constructions soudées 3


Constructions soudées 4
Constructions soudées 4

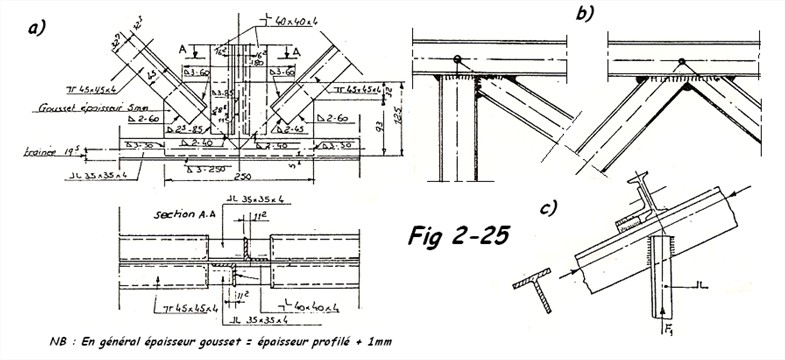

15. Veiller à ne pas exagérer les renforts et goussets, suivre en cela les plans établis par le bureau d’études ( Fig 2-25 )

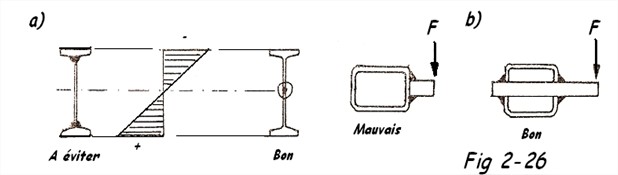

16. Lorsque cela est possible, il faut éviter de faire ” travailler ” les soudures


Constructions soudées 5
Constructions soudées 5

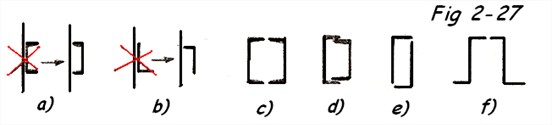

17. Toujours constituer des caissons, utiliser autant que possible les tubes et caissons du commerce ( voir catalogue CBLIA par exemple ).


Constructions soudées 6
Constructions soudées 6

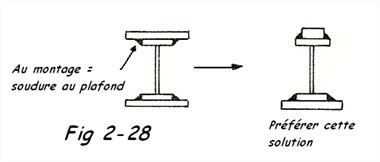

18. Faciliter l’exécution des soudures. Multiplier au maximum les soudures à plat.


Constructions soudées 7
Constructions soudées 7

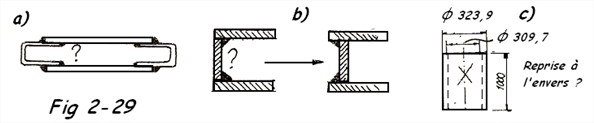

19. Veiller aux possibilités d’accès du soudeur ( chalumeau, électrodes, ……… )


Constructions soudées 8
Constructions soudées 8

20. Eviter au maximum les soudures d’angles aux pièces prismatiques. Mettre le cordon au milieu des faces, pas aux arêtes ( Fig 2-30 ).

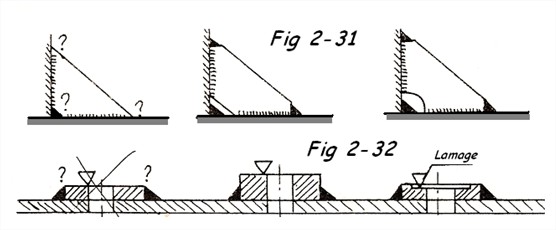

21. Eviter les masses de soudures et les croisements des soudures. Attention aux amorces à la rupture ( Fig 2-31 ).
22. Eviter, voir interdire l’usinage d’une soudure ( Fig 2-32 ).
23. Faire très attention aux effets de trempe dus au découpage au chalumeau, par exemple. Il y a donc lieu de prévoir un traitement thermique préalable ou un préchauffage avant soudage.


Constructions soudées 9
Constructions soudées 9

24. L’épaisseur des pièces sera limitée en fonction de la soudabilité ( prendre accord avec le bureau d’études ).
25. Essayez d’avoir une symétrie dans l’exécution des cordons.
26. Si vous soudez des semelles d’épaisseurs différentes, le raccordement devra être progressif ± 1/10 x e.
27. Ne jamais réaliser des ouvertures à angles vifs ( fissuration ).
28. Eviter les entailles ou amorces d’entailles.
29. Soignez les reprises au dos.
