Sujet BTS (ex ROC 2000) Préparation production calcul de temps

  • 19
  •
  •
  •
    19
    Partages

Partie calcul de temps de coupe

Calculer les temps de production

Sujet prévu sur une durée de 1h00 initialement en 2000.

1) Calculer le temps nécessaire pour cisailler une tôle (contenant 6 rep.3) avec une cisaille GPX 1230.

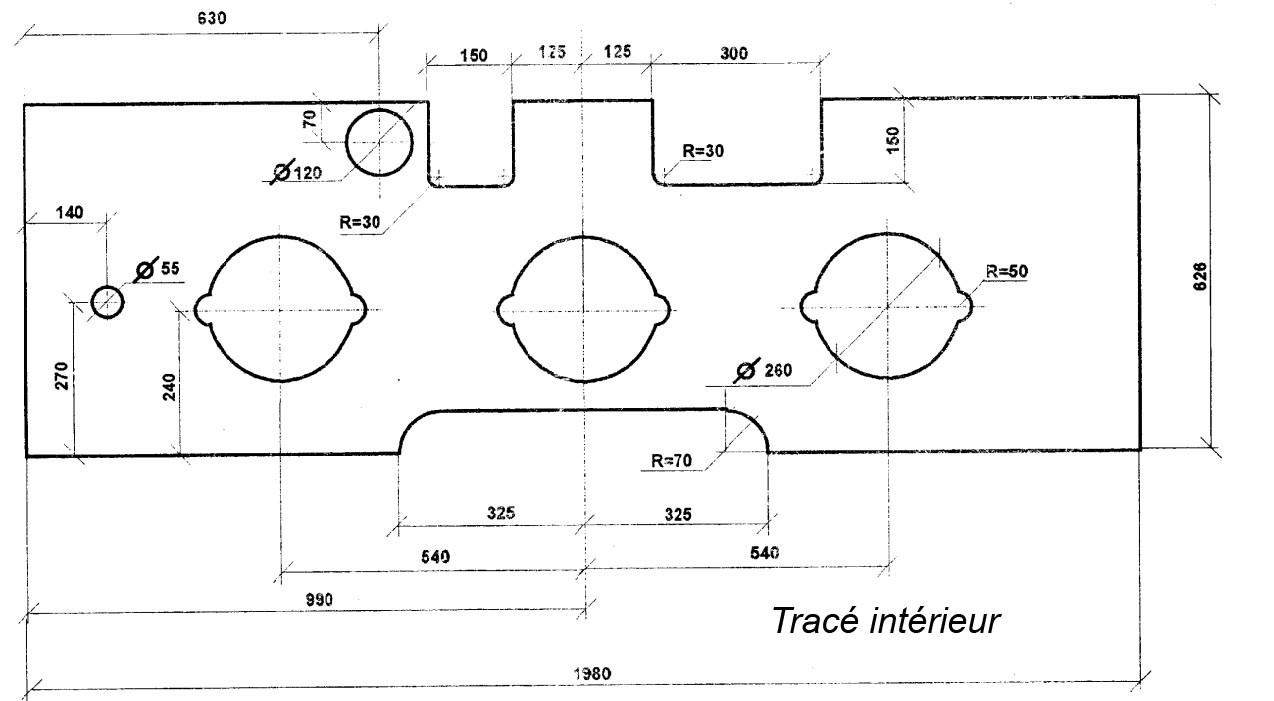

Développement rep 3

Vous prendrez en compte le schéma de cisaillage (INFOCOUP), la gamme de débit, l’abaque des temps de cisaillage et la fiche commerciale de la marque des cisailles guillotines:

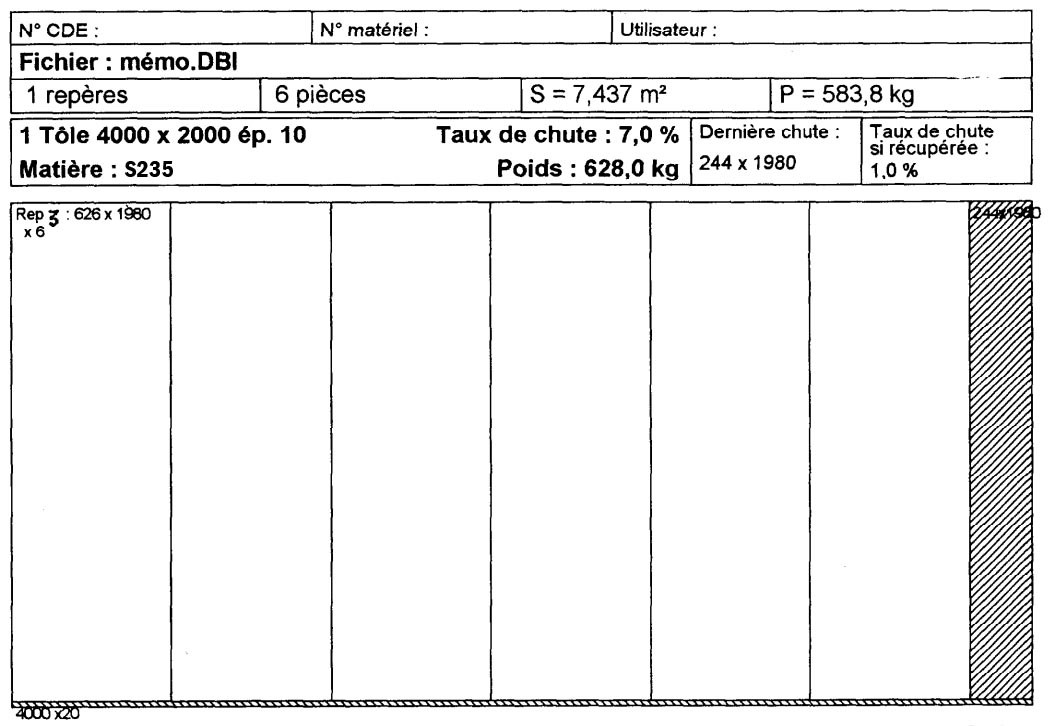

Plan de cisaillage

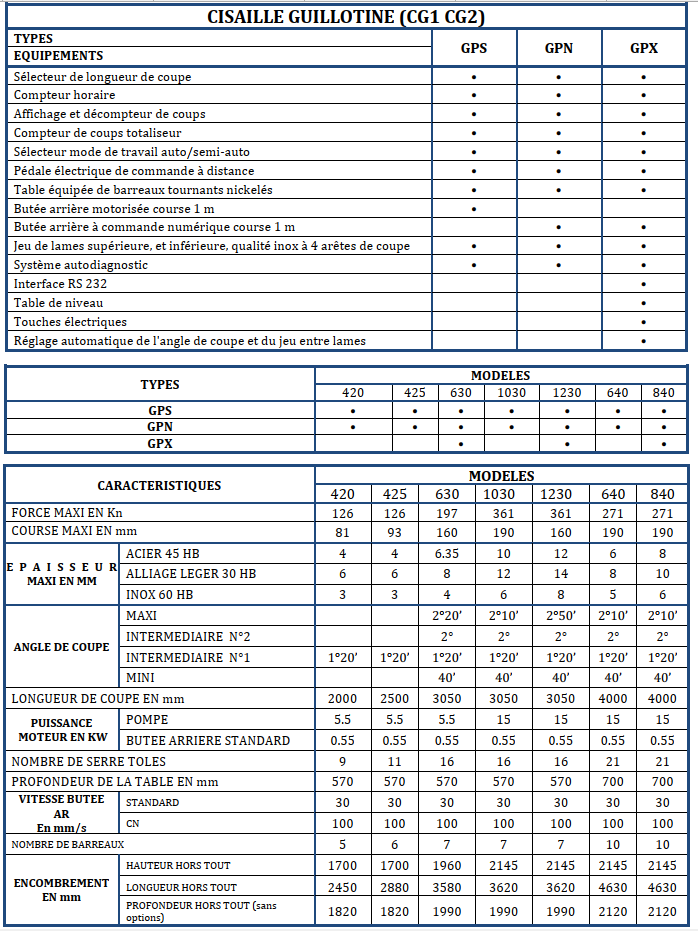

Fiche commerciale des capacités des cisailles GPS, GPN et GPX

fiche des cisailles guillotine GPS, GPN et GPX

Abaque de cisaillage

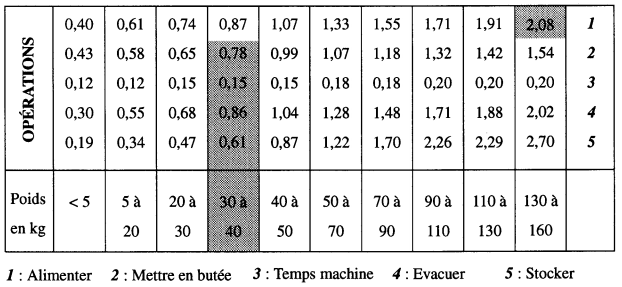

Abaque cisaillage 1

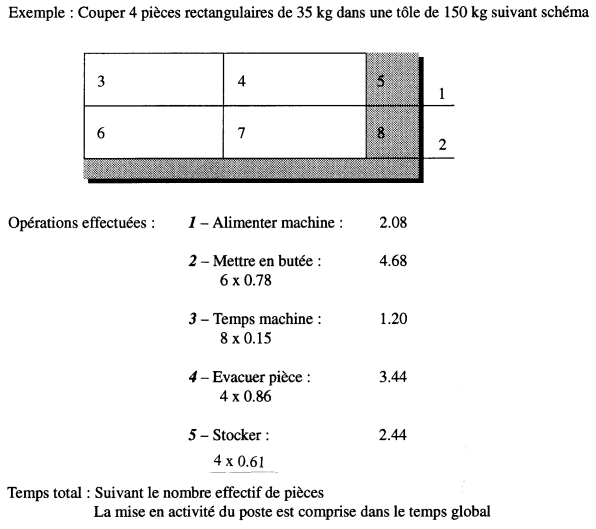

Abaque cisaillage 2
Abaque de cisaillage 2

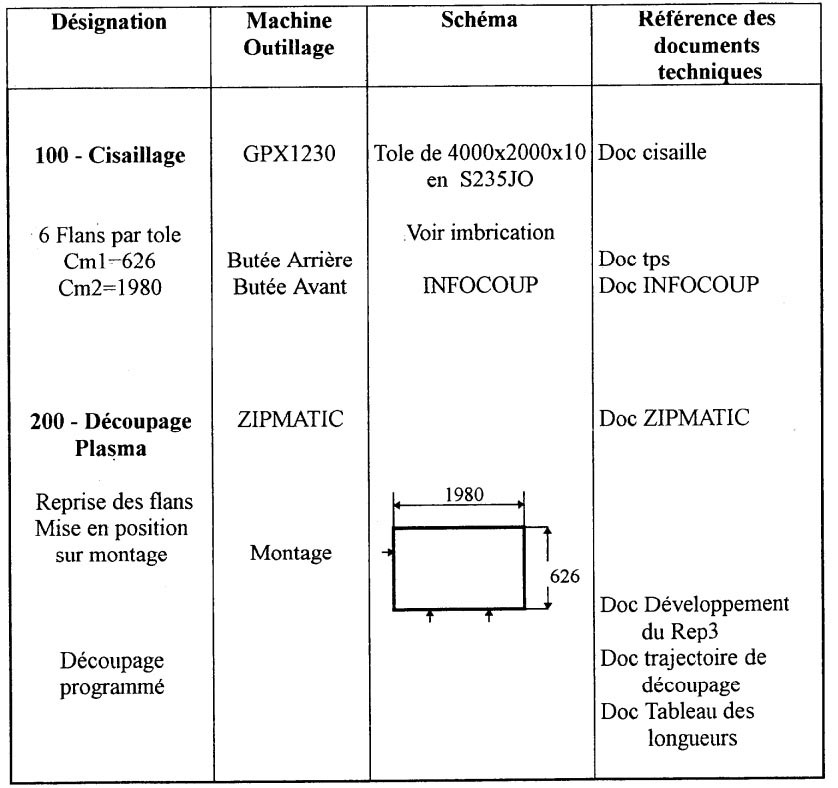

Gamme de débit

Gamme de débit

2) Calculer les longueurs de découpe et en déterminer les temps de découpe par PLASMA à partir des documents proposés et cette trajectoire de coupe

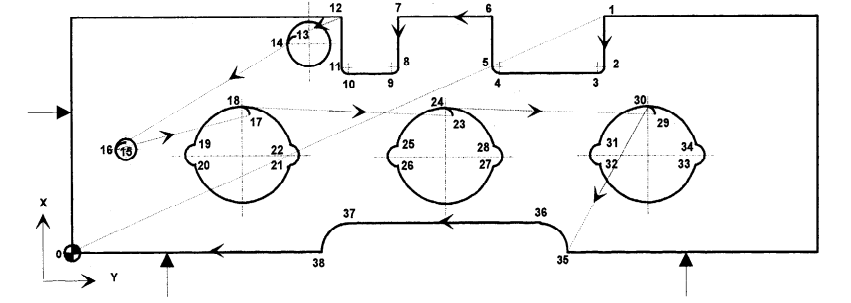

Trajectoires de coupe

NOTA : Pour la découpe des trous, la longueur d’attaque sera égale à ¼ de cercle de diamètre 20 et sera tangent à la coupe.

Caractéristiques mécaniques de la découpe PLASMA avec générateur ZIPMATIC

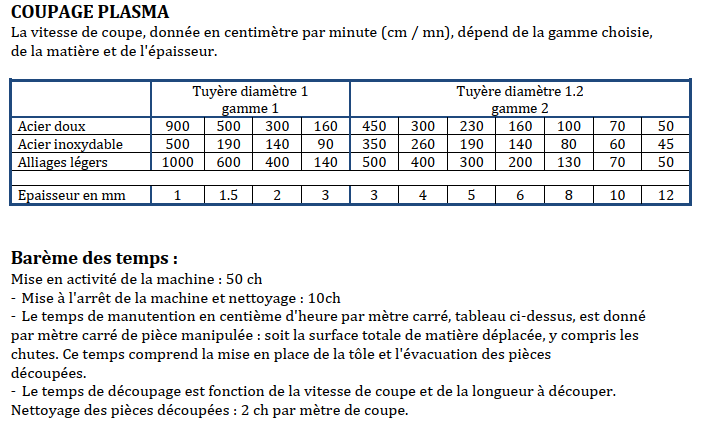

Barème de découpe plasma

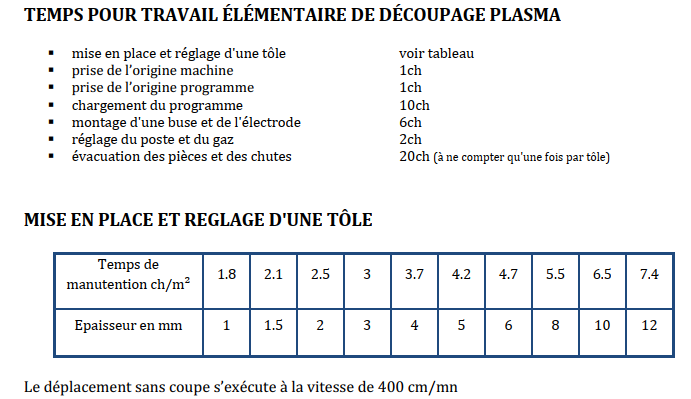

Barème de découpe plasma 2
NOTA: Le déplacement à vitesse rapide s’effectue à 400 cm/min

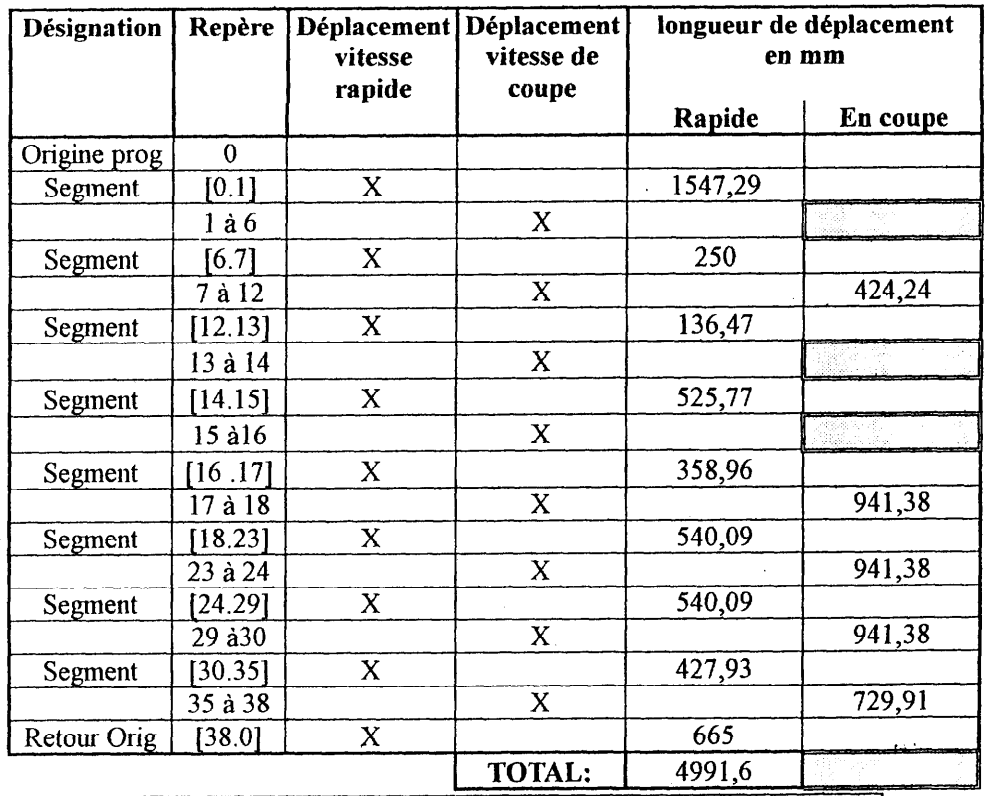

Document réponse pour les calculs de longueur de coupe et temps de découpe :

Document réponse

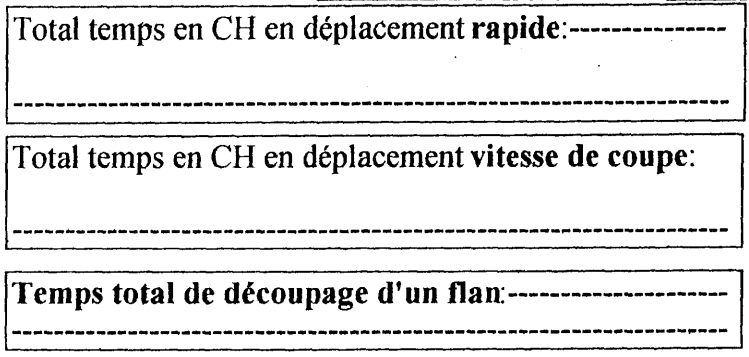

Document réponse 2
  •
