Partie développement d'une pièce pliée

Développement d'une pièce pliée

Sujet prévu sur une durée de 1h30 initialement en 2000

Tracer le développement coté du Rep.2 (pièce pliée hachurée en vue de coupe) au format DXF. Seuls les trous de diamètre inférieur à 45 mm ne seront pas pris en compte. Vous vous aiderez du début d’implantation du repère dans le format de tôle 2000×4000 (ep.10mm, S235 J0).

– 2 flans tiennent dans une tôle de 2000x4000mm.

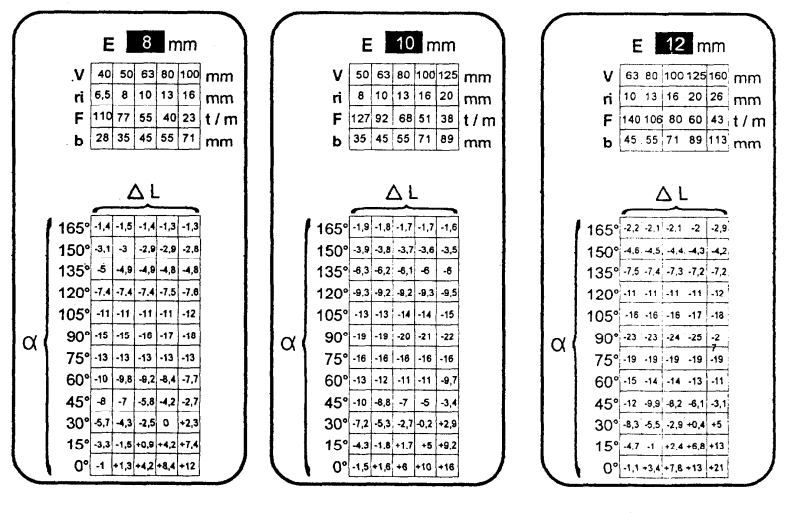

– Vous aurez besoin de choisir le ΔL correspondant à un vé de 80mm :

Delta-l-ep8-ep10-ep12

– Pensez à mentionner le sens du tracé (intérieur ou extérieur).
– Effectuez toute la cotation depuis une origine (donnée).
– La cotation doit être complète de façon à ce que le tracé puisse éventuellement être reproduit manuellement.

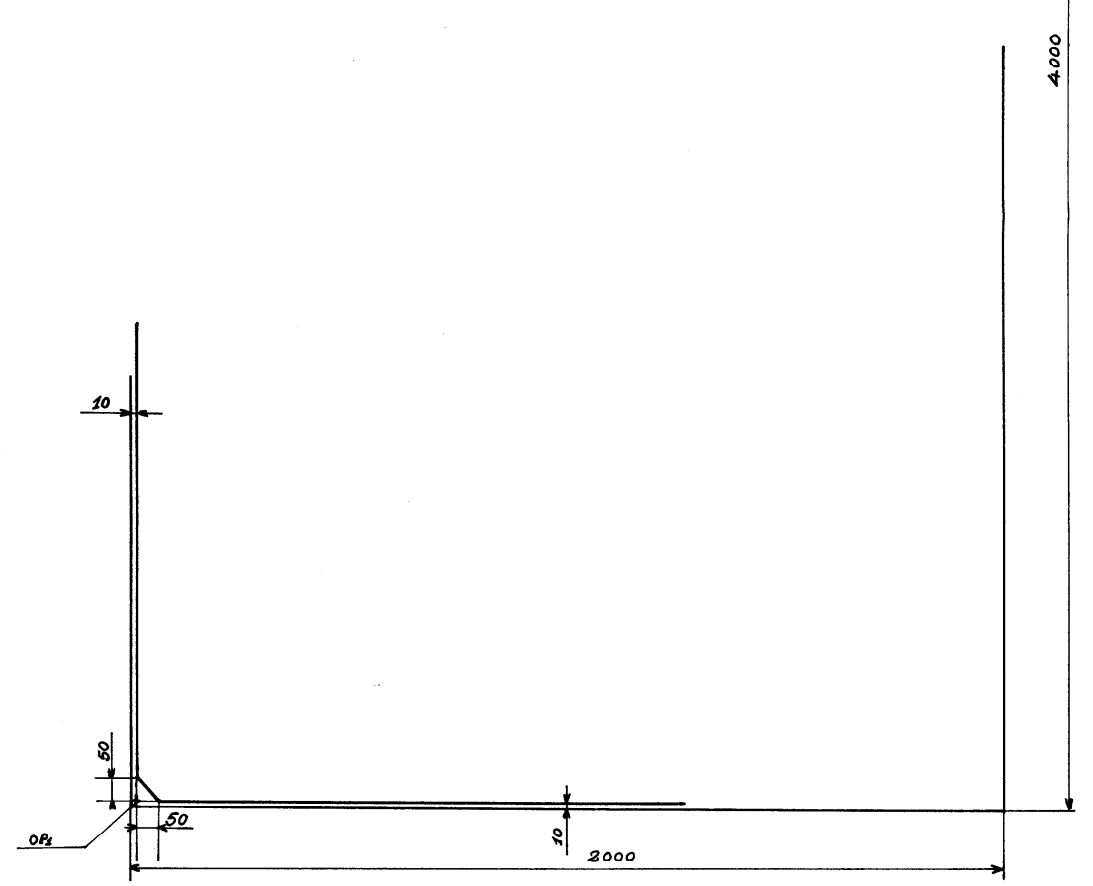

depart-developpement

Plans

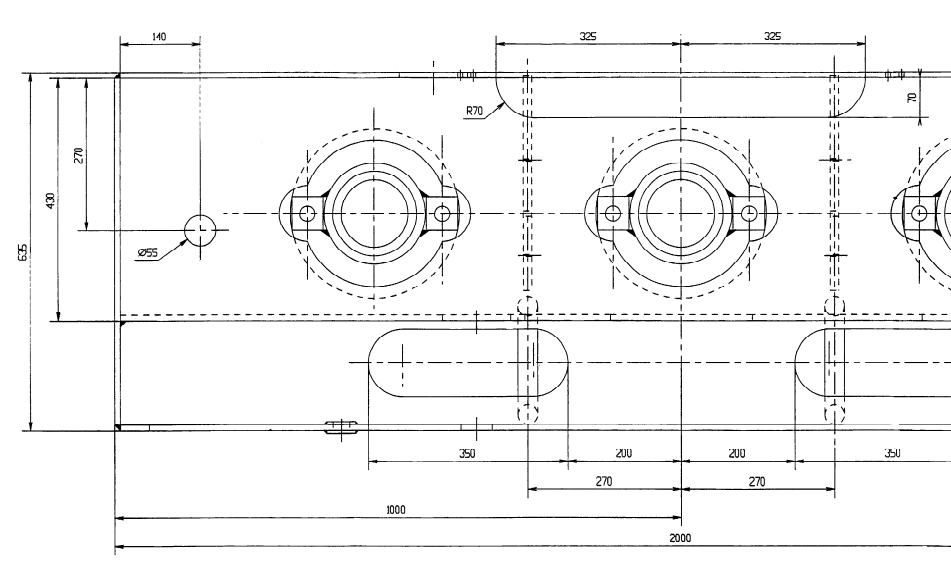

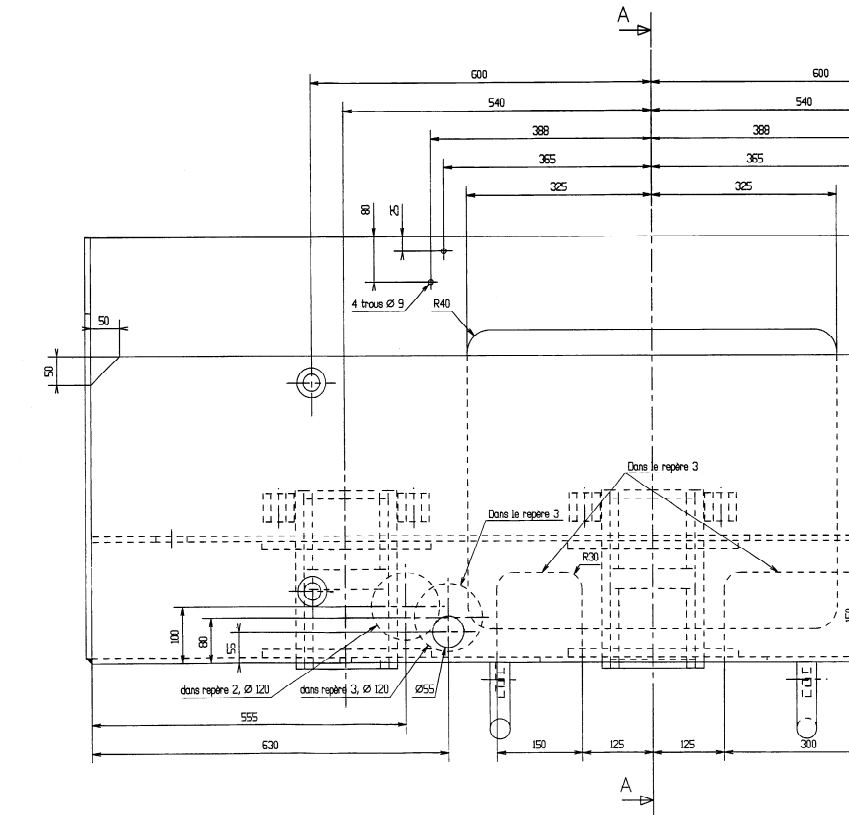

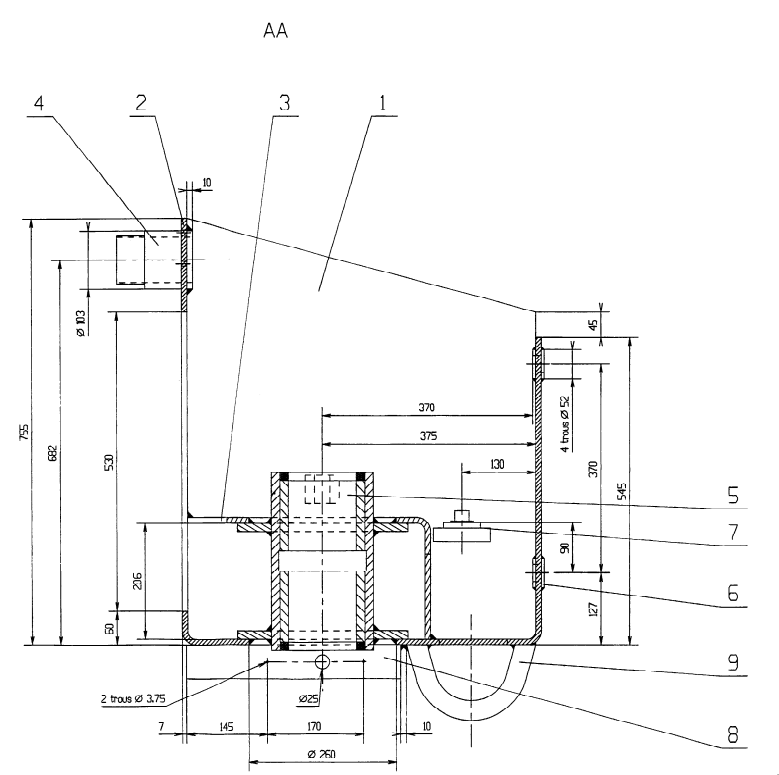

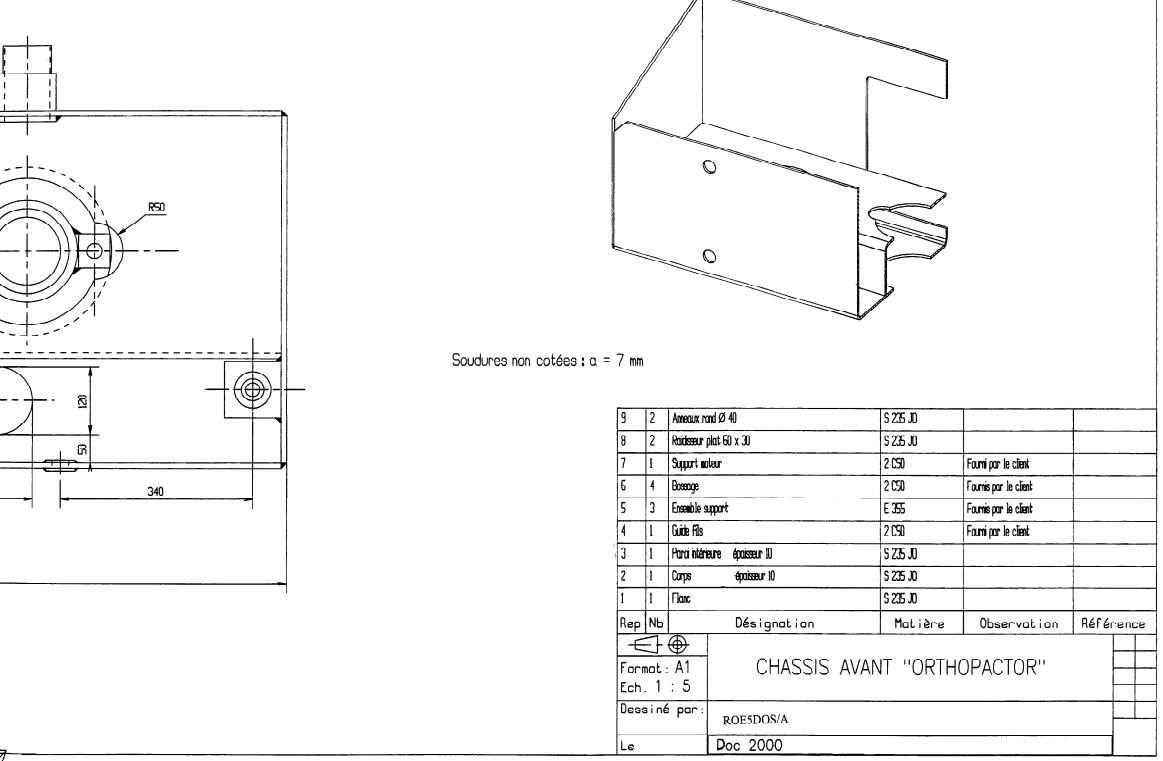

plan 1
plan 2
plan 3
plan 4
  •
