Sujet BTS (ex ROC 2005) Etablir un bon de commande

  • 10
  •
  •
  •
    10
    Partages

Vous êtes dans une entreprise où l’on vous charge d’étudier la fabrication de 12 ensembles « séparateur ». Les questions permettent d’appréhender la rédaction d’un bon de commande.

Le sujet était à traiter à l’origine en 1h45. Il est conseillé d’utiliser les moyens numériques que vous avez à votre disposition pour réussir le sujet. (EXCEL, logiciels de DAO, de traçage, etc)

Plans de l'ensemble chaudronné étudié

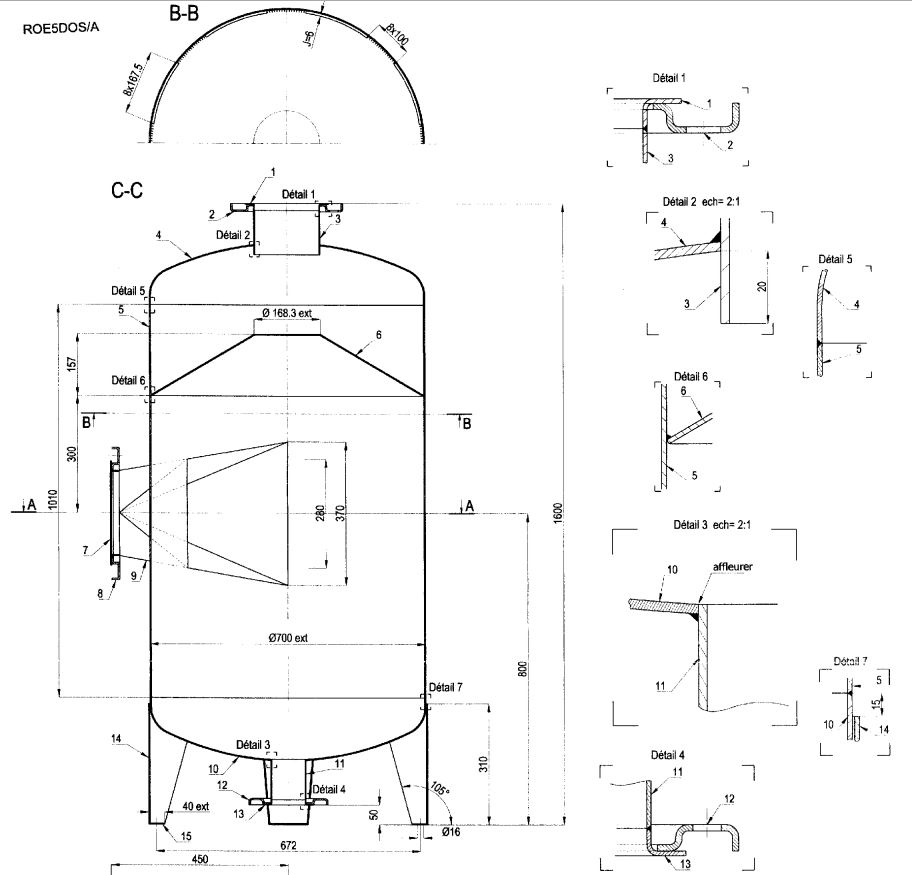

Plan séparateur en inox

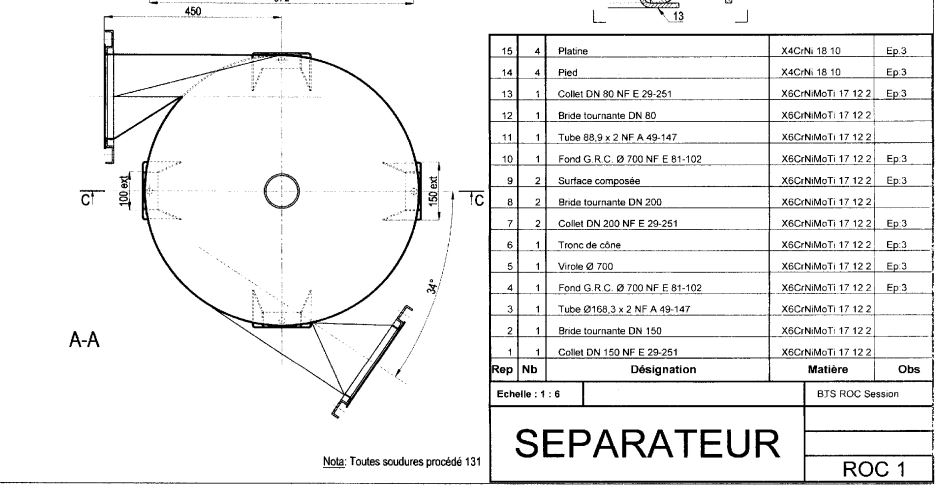

Plan séparateur en inox 2

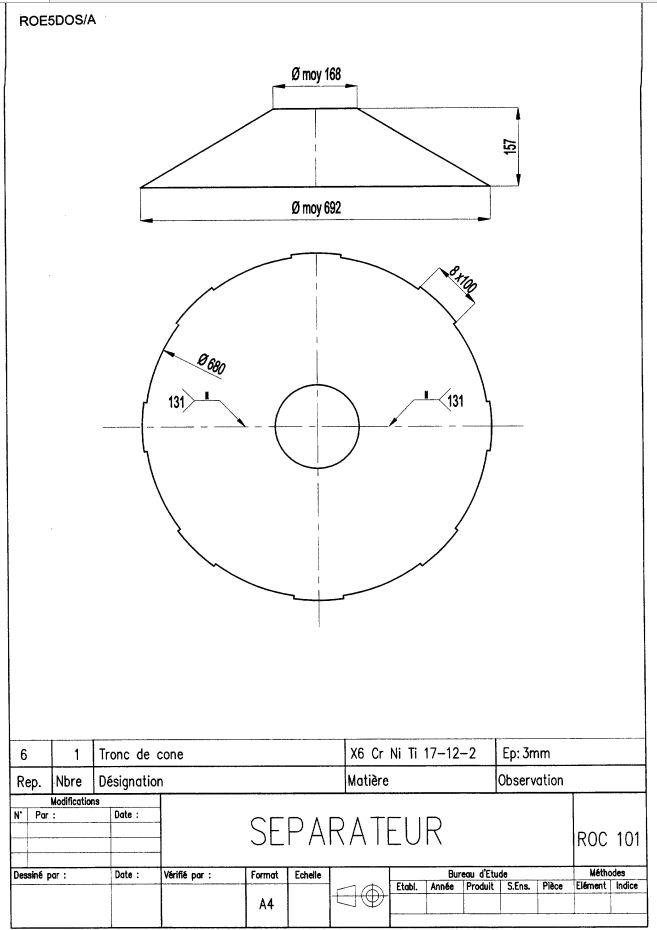

Plan du tronc de cône

Formulaires et abaques pour les calculs

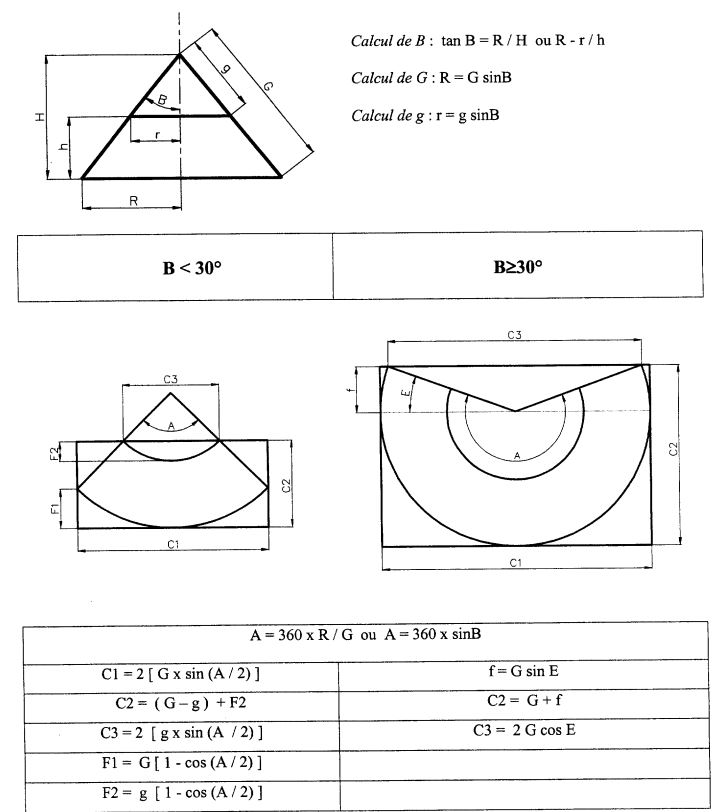

formulaire-tronc-cone

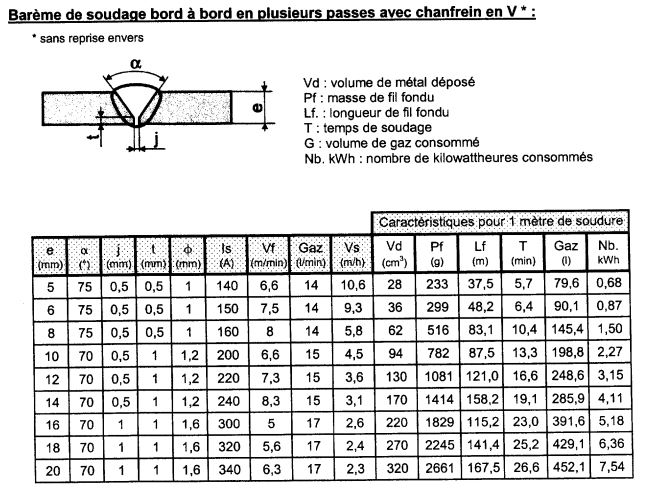

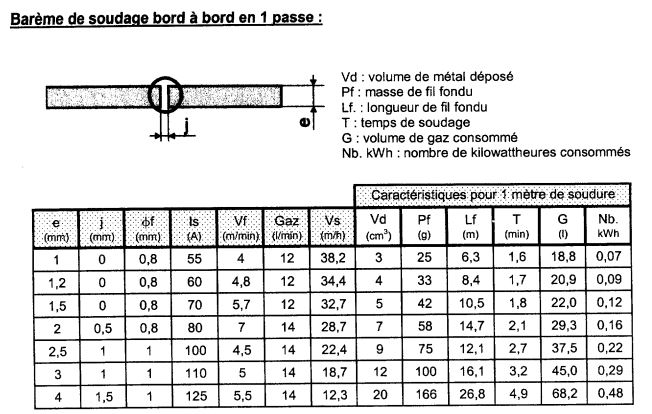

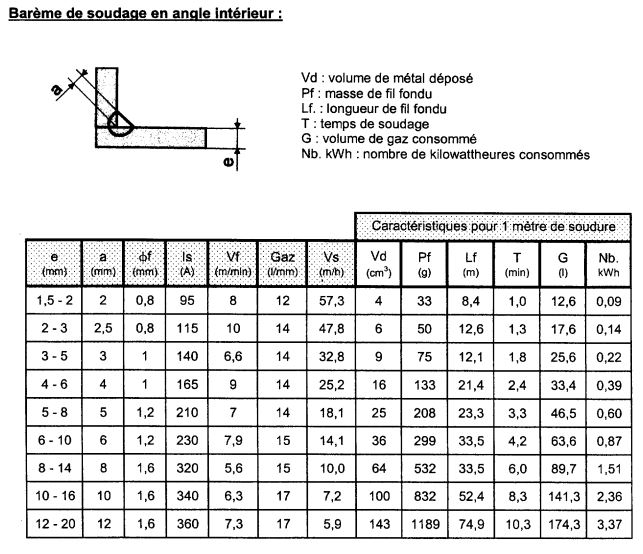

Abaques de temps de soudage inox
Abaques de temps de soudage inox 2
Abaques de temps de soudage inox 3

1) Complétez la fiche débit matière pour les repères 5, 6 et 15.

Ne pas prendre en compte les jeux de soudage.

tableau-reponses-1

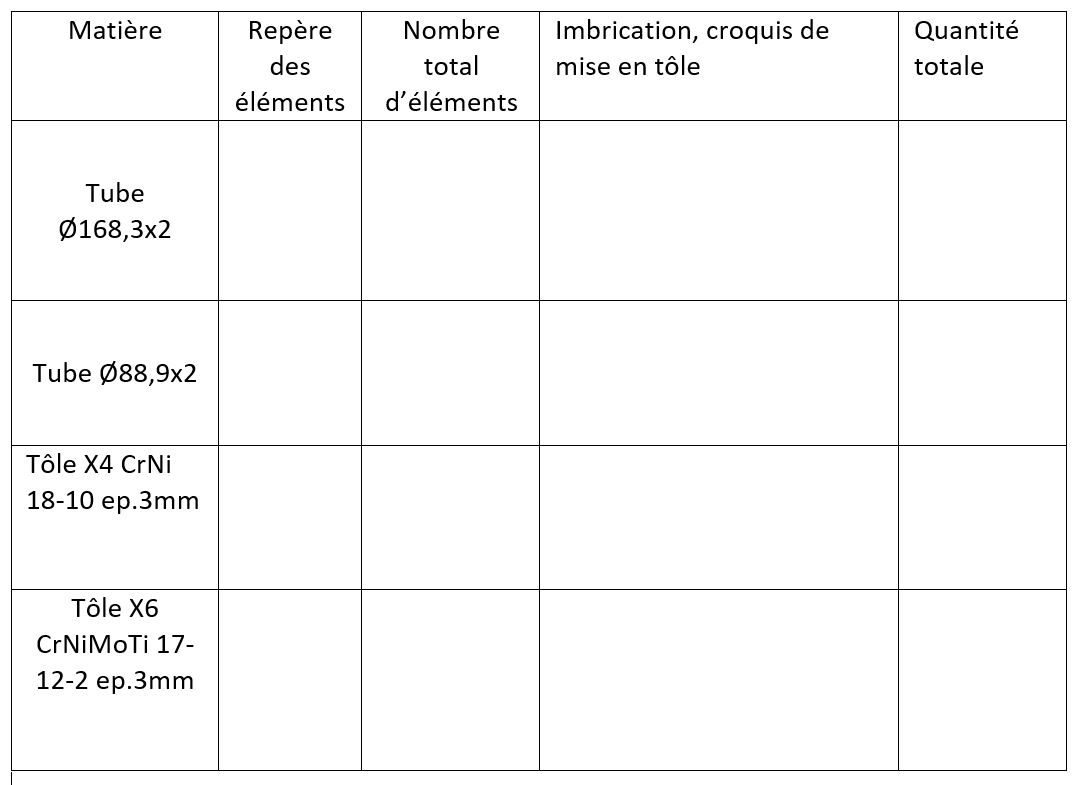

2) Etablissez le bon de commande de 12 séparateurs

Complétez la fiche récapitulative de matière pour tubes et tôles. (1250×2500 pour les tôles et barres de 6m pour les tubes)

tableau-reponses-2

3) Complétez la fiche de calcul « consommables soudures »

Complétez la fiche de calcul « consommables soudures » (fil et gaz nécessaire à l’assemblage d’un séparateur.

Toutes les soudures bord à bord sont en une passe sans reprise envers. Toutes les soudures bord à bord sont en 1 passe, a=3 mm.

Notez: La longueur totale, la masse en kg du métal d’apport par séparateur et le volume de gaz par séparateur

Assemblages bord à bord:

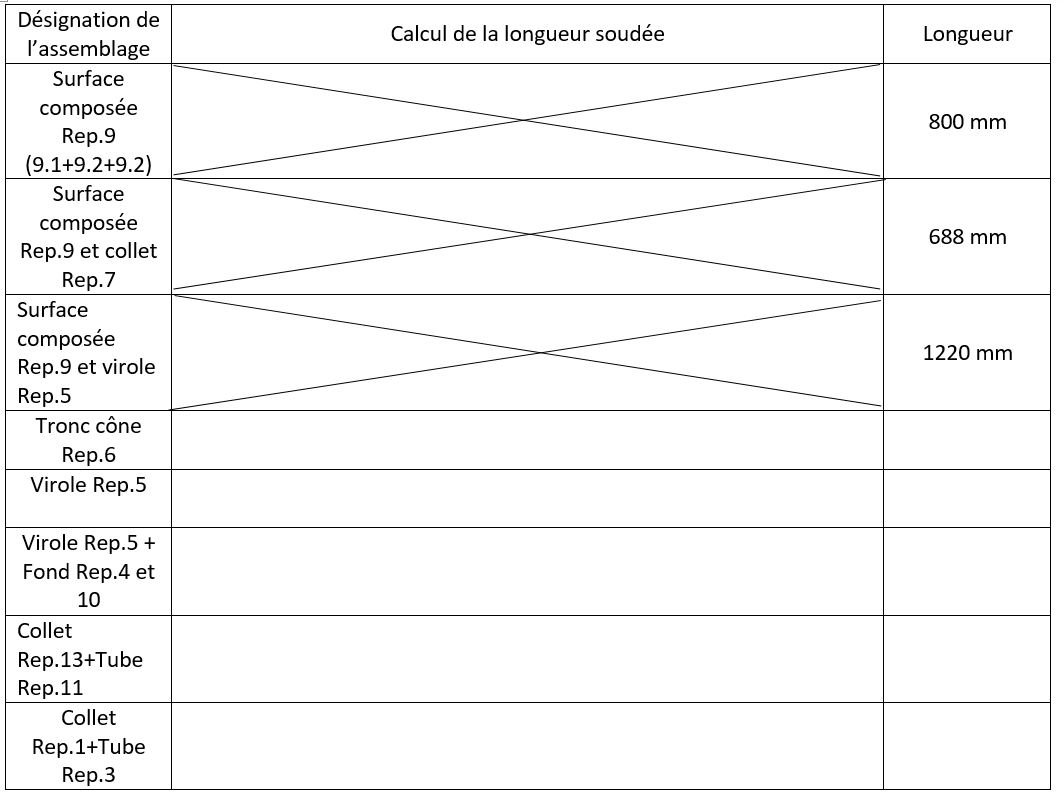

tableau-reponses-3

Longueur totale:______________________________________
Masse en kg du métal d’apport par séparateur:____________________________________
Volume de gaz par séparateur:___________________________________

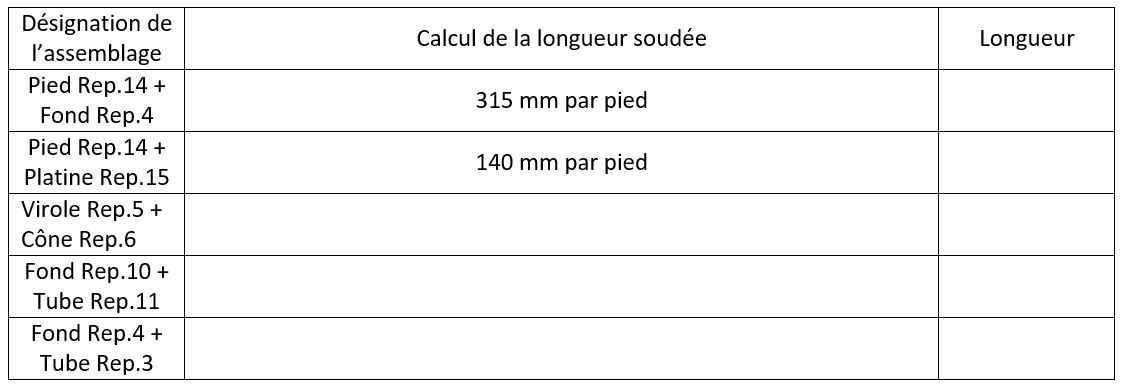

Assemblages en angle:

tableau-reponses-4

Longueur totale:______________________________________
Masse en kg du métal d’apport par séparateur:____________________________________
Volume de gaz par séparateur (sans protection envers):___________________________________

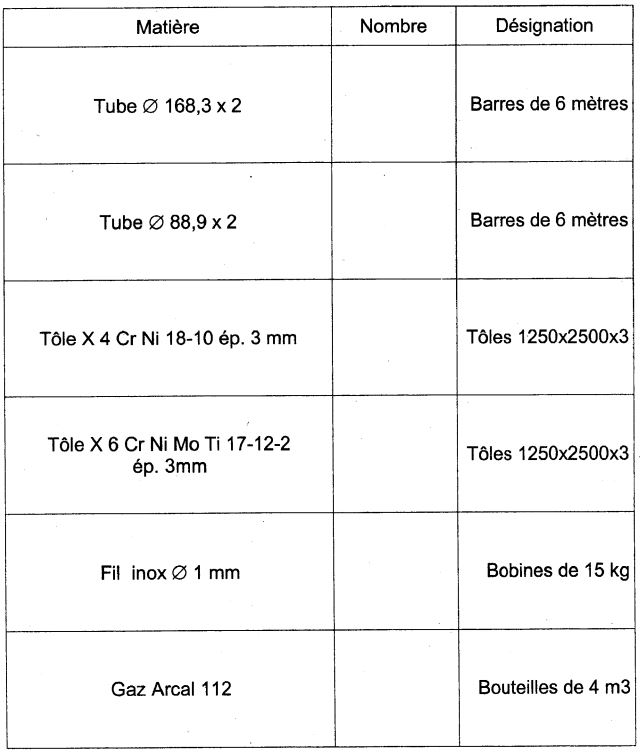

4) Complétez le bon de commande des 12 séparateurs.

bon-commande-pour-les-separateurs
  •
