Comment calculer le taux de dilution en soudage

  •
  •
  •

1)Comment calculer le taux de dilution.

Le taux de dilution pendant une opération de soudage est le mélange du métal d’apport avec le ou les métaux de base.

Ce taux de dilution sera exprimé en pourcentage. C’est le rapport entre les volumes des métaux de bases fondus et celui de la totalité de la zône fondue.

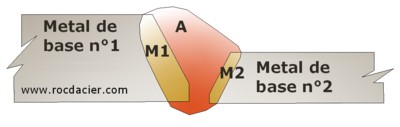

Le taux de dilution =(M1+M2)/(A+M1+M2)


taux de dilution
taux de dilution

Le taux de dilution se calcule à l’aide d’une coupe macrographique.

2)Taux de dilution en fonction des procédés de soudage

Selon le procédé de soudage qui sera choisi, le taux de dilution sera différent.

On adopte généralement les valeurs suivantes :

  • Pour le procédé Arc électrode enrobée (111) : On adopte un taux de dilution compris entre 10 à 35%
  • Pour le procédé MIG/MAG (131/135) : On adopte un taux de dilution compris entre 20 à 40%
  • Pour le procédé TIG (141) : On adopte un taux de dilution compris entre 15 à 30%
  • Pour le procédé Sous Flux en poudre (121) : On adopte un taux de dilution compris entre 60 à 80%

Le taux de dilution permet d’aider à prévoir les risques métallurgiques dans certaines situations.

  •
  •
