Classification des fils et flux pour le soudage sous flux

  •
  •
  •

Pour faire suite au cours précédent sur le soudage sous flux , voici un complément sur la classification des flux, qui fait partie du livre sur le soudage

On parlera de la classification des flux et des fils.

Selon les normes ASME II Part C ( AWS ) – SFA 5-17/5-23 et EN 756, EN 760…

6.1.5 Classification des fils et flux

Soudage sous flux
Soudage sous flux

Deux normes régissent actuellement les fils et flux en soudage SAW, telles que :

  • La norme ASME II Part C ( AWS ) – SFA 5-17/5-23
  • La norme européenne EN 756 pour des électrodes et couples fils/flux et la norme EN 760 pour les flux de soudage SAW contenus dans la EN ISO 14171.

Il existe d’autres normes, telles que les normes russes, mais qui, généralement sont copiées sur la norme ASME.

1. Classification selon la norme AWS
Exemple : E M 12 K
E = électrode
M = teneur en Mn ( ≈ 1% ) => ( L ≈ 0,5% ; H ≈ 2% )
1 ou 2 chiffres donnant la composition minimale en C ( ex. 12 = 0,12% )
Eventuellement la lettre K indiquant que l’acier est ” calmé ” au silicium ( ex. 0,1% de Si )

Pour le flux, la désignation est la suivante :
F = flux
1 = chiffre désignant la contrainte de rupture minimum en 10 psi ( 1000 psi = 1 ksi = 6,9 N/mm² )
La lettre A ou P : A = métal déposé brut de soudage ou P = après traitement thermique
1 chiffre désignant les exigences de résilience ( ou la lettre Z s’il n’y a pas de prescription à ce sujet )
La désignation du flux doit être accompagnée de la désignation du fil avec lequel il est combiné pour obtenir les propriétés énoncées.

Exemple : F 6 A O – E H 14

F = flux
6 = contrainte de rupture minimum du métal déposé soit ici : 6 x 10 psi
A = Brut der soudage
O = résilience ( énergie minimum de 27J à -18°C )

E = électrode
N = haute teneur en Mn ( 1,7 à 2,2% )
14 = teneur en C nominale ( 0,14% )
Pour plus de détails, le lecteur devra se procurer le code spécifié ci-avant auprès de la NBN à Bruxelles .

2. Classification pour les fils-électrodes et couples fils/flux suivant EN 746 et classification pour les flux de soudage à l’arc submergé
a) Classification suivant EN 746

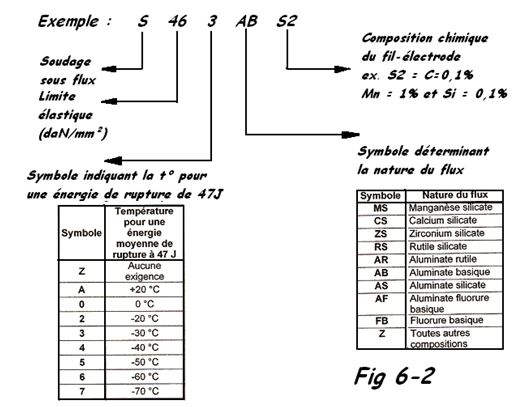

Tableau pour soudage sous flux
Tableau classification flux

b) Classification suivant EN 760

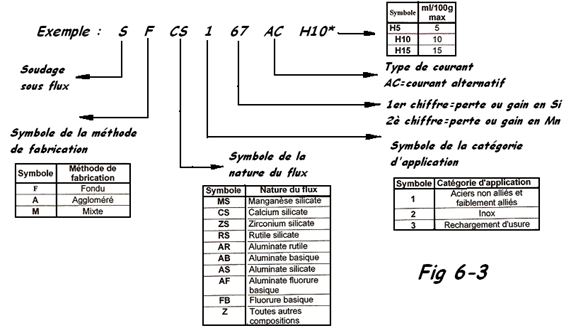

Tableau pour soudage sous flux
Tableau classification flux 2

Voir le cours précédent sur le soudage sous flux , le suivant sur les consommations de fils de soudage et flux ou le sommaire du livre sur le soudage de Jean MATON

  •
  •
