Couleurs et désignation des électrodes tungstène pour soudage TIG

  • 21
  •
  •
  •
    21
    Partages
Mise à jour du cours précédent sur les couleurs et la désignation des électrodes tungstène pour soudage TIG.
Les appellations sont par exemple WLa15 et non WL15, ou WCe20 et non WC20!

1) Synthèse en vidéo

La norme NF EN ISO 6848 Décembre 2015 actuelle joint les couleurs actuelles aux symboles de classifications suivants:

2) Synthèse

  • Embout vert (WP) : Tungstène pur (Alliages d’aluminium)==> Aucun risque
  • Embout brun (WZr3): Tungstène Zirconium. Soudage uniquement alternatif, arc très stable. ==> Aucun risque
  • Embout blanc (WZr8): Tungstène Zirconium. Soudage uniquement alternatif, arc très stable. Mieux que Brun ==> Aucun risque
  • Embout gris (WCe20): Tungstène Cérié (Aciers/Inox en CC). Faibles intensités. ==>Aucun risque
  • Embout turquoise: Tungstène Terres rares: Selon additifs, alternatif ou continu. ==>Aucun risque
  • Embout or (WLa15): Tungstène Lanthane: Alternatif ou Continu. Idem Rouge sans radioactivité ==> Aucun risque
  • Embout noir (WLa10): Tungstène Lanthane: Alternatif ou Continu. Idem or mais moins bon ==> Aucun risque
  • Embout bleu (WLa20): Tungstène Lanthane: Alternatif ou Continu. Idem noir mais meilleur ==> Aucun risque
  • Embout rouge (WTh20): Tungstène Thorié (2%) (Aciers/Inox) en CC ==> Radioactif
  • – Embout bleu clair/jaune: Tungstène Thorié (0,4 à 1%) Idem embout rouge, mais moins bon ==> Radioactif
  • – Embout violet/orange : Tungstène Thorié (3 à 4%) Idem embout rouge, mais meilleur ==> Radioactif

3) Tableaux de la norme NF EN ISO 6848 Décembre 2015:

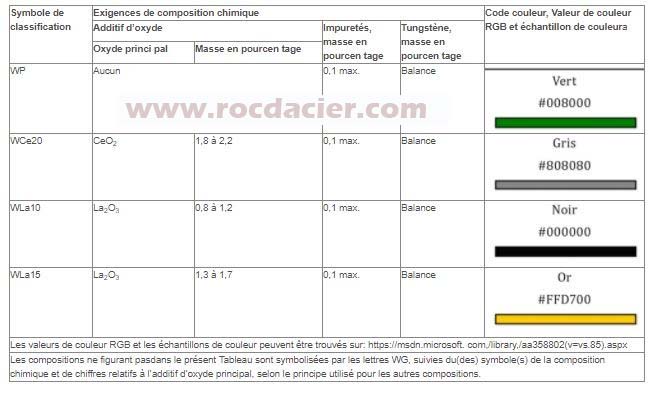

Tableau couleur électrodes tungstène TIG
Tableau 1 NF EN ISO 6848 Décembre 2015

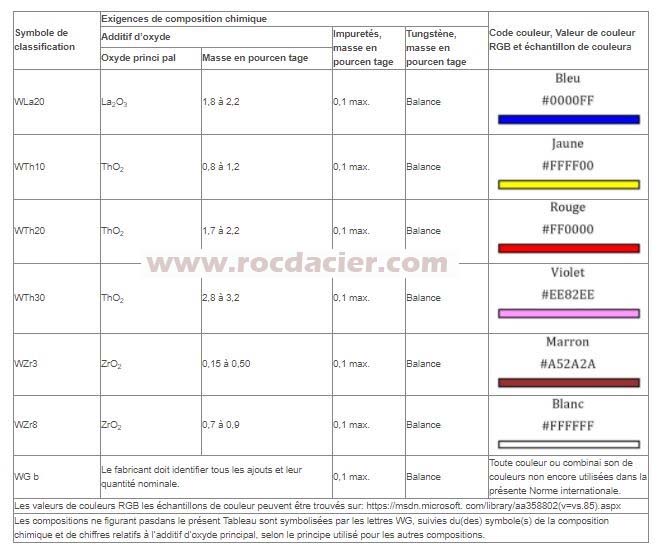

Tableau n°2
Tableau 2 couleur électrodes tungstène TIG

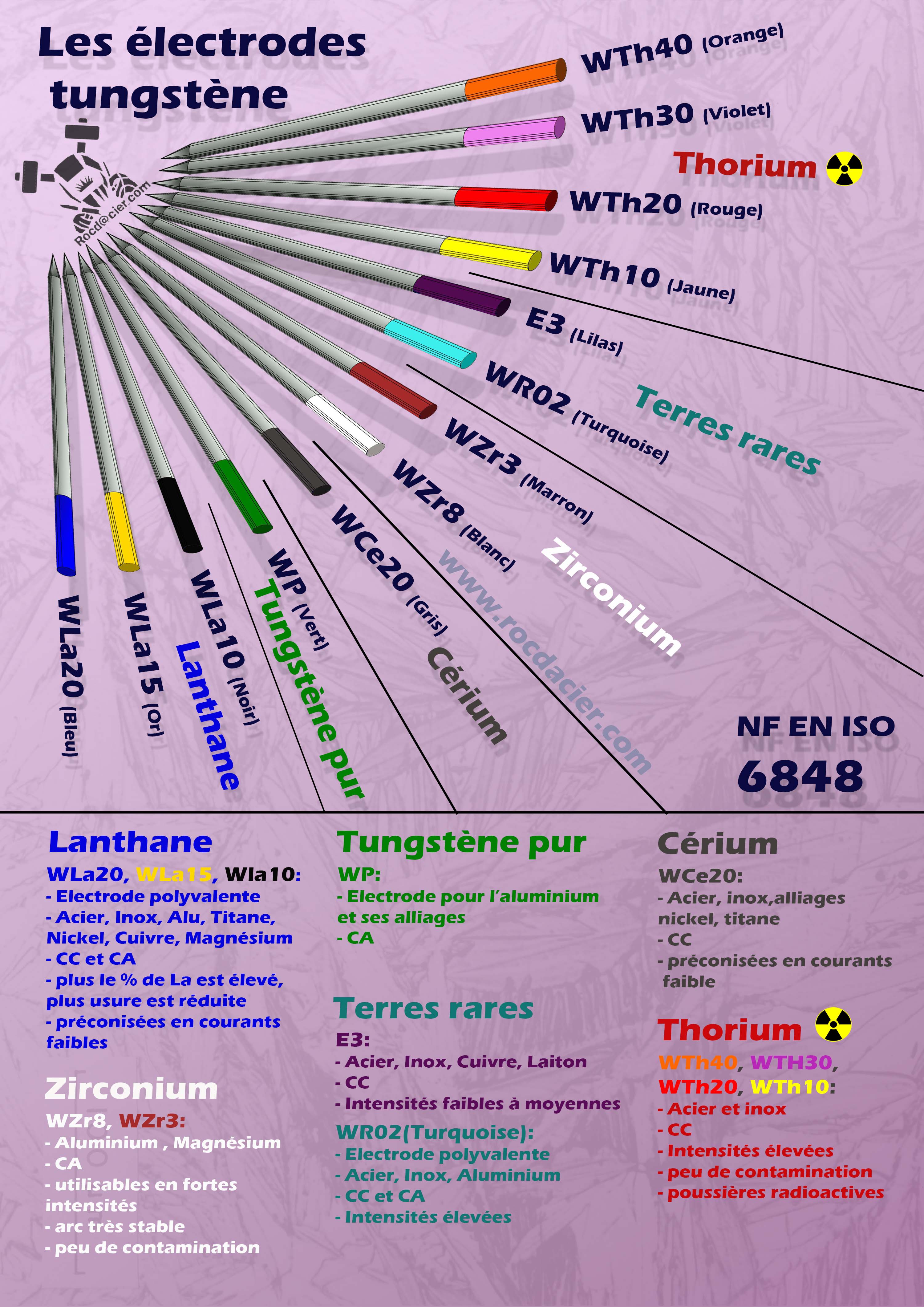

4) 13 électrodes TIG Tungstène courantes:

Récapitulatif des couleurs des électrodes en tungstène
Récapitulatif des électrodes TIG
Lien pour télécharger l’image en qualité haute: https://www.rocdacier.com/images/2/tig/electrodes-tungstene-TIG.jpg

5) Tungsten Electrodes (AWS)

Tungsten Electrodes Colors
TIG Electrodes colors
Here a link to download the picture in High Quality: https://www.rocdacier.com/images/2/tig/tungsten-electrodes.jpg Tous les cours de soudage
