Cours sur le soudage chalumeau – Soudage OA – Soudage oxyacétylènique

Après avoir présenté le cours sur le soudage TIG et le soudage semi-automatique MIG MAG , voici un cours sur le soudage par chalumeau.

Sommaire de ce petit cours sur le soudage au chalumeau (soudage OA, soudage oxyacétylènique)

  • 1) Définition du soudage OA, ou soudage oxyacétylènique, ou soudage chalumeau
  • 2) Principe du soudage OA
  • 3) Description du poste de soudage OA
  • 4) Le chalumeau
  • 5) le choix de la buse
  • 6) Mode opératoire
  • 7) La flamme
  • 8) Prévention des risques professionnels

Objectif du cours sur le soudage OA ou soudage chalumeau :
Etre capable d’assembler les pièces d’acier par soudure O.A

Objectif intermédiaire: énumérer les protections collectives et individuelles liées au poste O.A

Nota: Ce cours peut s’appliquer à des BAC PRO TCI ou des CAP RCI.

Vous pourrez aussi consulter les cours sur le soudobrasage par Sami et le soudo-brasage par Jean. On a aussi un second cours plus pointu sur le brasage par Jean et un autre par Michel nommé soudage oxyacétylènique

1) Définition du soudage OA, ou soudage oxyacétylènique, ou soudage chalumeau

Le soudage OA (Oxygène et acétylène) est un procédé d’assemblage thermique qui s’applique aux tôles et aux tubes de même matière dont l’épaisseur reste inférieure ou égale à 2 mm.

2) Principe du soudage OA:

  • On mélange deux gaz , l’oxygène et l’acétylène.
  • On enflamme le mélange.
  • On obtient alors, après réglage une flamme nous permettant de souder.

3) Description du poste de soudage OA:

Poste oxyacétylènique
Poste « chalumeau »
  • 1-Manomètre
  • 2-Bouteille d’oxygène
  • 3-Bouteille d’acètylène
  • 4-Chariot de transport
  • 5-Buses
  • 6-Chalumeau
  • 7-Raccord anti-retour
  • 8-Tuyau Acétylène de couleur rouge
  • 9-Tuyau Oxygène de couleur bleue

4) Le chalumeau

Poste oxyacétylènique
Poste oxyacètylènique
  • 1-Bouton permettant le réglage de l’acétylène ( 0,5 Bars )
  • 2-Bouton permettant le réglage de l’oxygène ( 1,5 Bars )
  • 3-La lance
  • 4-La buse
  • 5-Raccord acétylène ( tuyau rouge )
  • 6-Raccord oxygène ( tuyau bleu )

5) le choix de la buse

La buse est interchangeable, elle est choisie en fonction de l’épaisseur de la pièce à souder.
Pour un soudage à plat, on considère 100 L/h/mm.
C’est-à-dire, une buse de 100L pour une épaisseur de 1 mm à souder

6) Mode opératoire

  • 1-Ouvrir les vannes d’acétylène et d’oxygène
  • 2-Régler les pression sur le manomètre: Oxygène 1,5 bars et Acétylène 0,5 bars
  • 3-Ouvrir le robinet d’acétylène d’1/8 de tour sur le chalumeau
  • 4-Allumer le chalumeau
  • 5-Ouvrir l’oxygène et régler suivant la flamme désirée

7) La flamme

Flamme normale:

Flamme chalumeau normale
Flamme chalumeau normale – Réglage parfait »

Flamme oxydante:

Flamme oxydante
Flamme chalumeau oxydante – Mauvais réglage – Excès d’oxygène

Flamme comburante:

Flamme oxydante
Flamme chalumeau comburante – Mauvais réglage – Excès d’acétylène/propane/…

Pour vérifier les défauts lors du brasage .

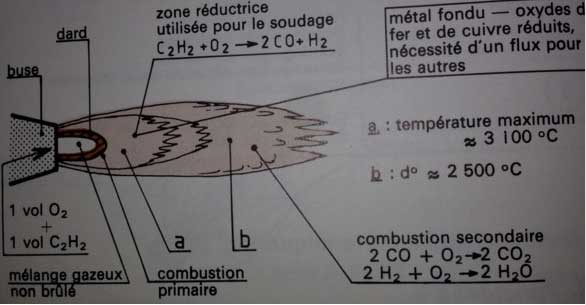

Description de la flamme:

Flamme chalumeau
Flamme chalumeau
Flamme chalumeau
Température de flamme chalumeau

La flamme est composée de 3 zones :

  • Le dard
  • La zone reductrice
  • Le panache

La température de la flamme n’est pas identique dans ces 3 zones.
La température maxi atteint 3100°c à 5 mm du dard.

Question de maison.chelles : Vous indiquez que la température de la flamme va en décroissant à partir du dard.
Je pensais que la zone la plus chaude était la zone 2 , celle juste après le dard. En effet, du fait de la première combustion (dard), également appelée « combustion primaire », c’est l’endroit le plus chaud, car une très grande partie des calories se trouve disponible dans cette zone (zone 2) .

Donc au niveau du dard environ 3050°C
Zone n°2 = environ 3100°C
Zone n°3 = panache = environ 2750°C

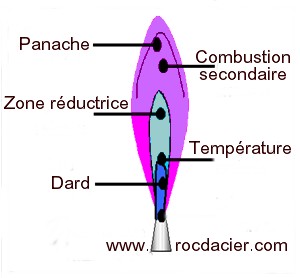

Réponse: Effectivement, la zône la plus chaude est celle immédiatement après le dard. Les 2 schémas n’étant pas suffisamment clairs, je vais rajouter celui-ci qui permettra d’éviter les doutes:

Schéma flamme

8) Prévention des risques professionnels en soudage au chalumeau :

Les différents éléments de sécurité obligatoire pour pouvoir accéder à l’atelier sont :

  • Le bleu de travail en coton
  • Les chaussures de sécurité

Pour le soudage OA il faut en plus:

  • Une pince
  • Des gants
  • Des lunettes de soudage OA
