La soudure TIG est un procédé passionnant. Quand un soudeur réalise du soudage TIG, il mettra en oeuvre ses qualités et son expérience. Dextérité, connaissances, intuition, souder l’aluminium, l'”inox” ou l’acier est un défi!

Principe et définition de la soudure TIG (141)

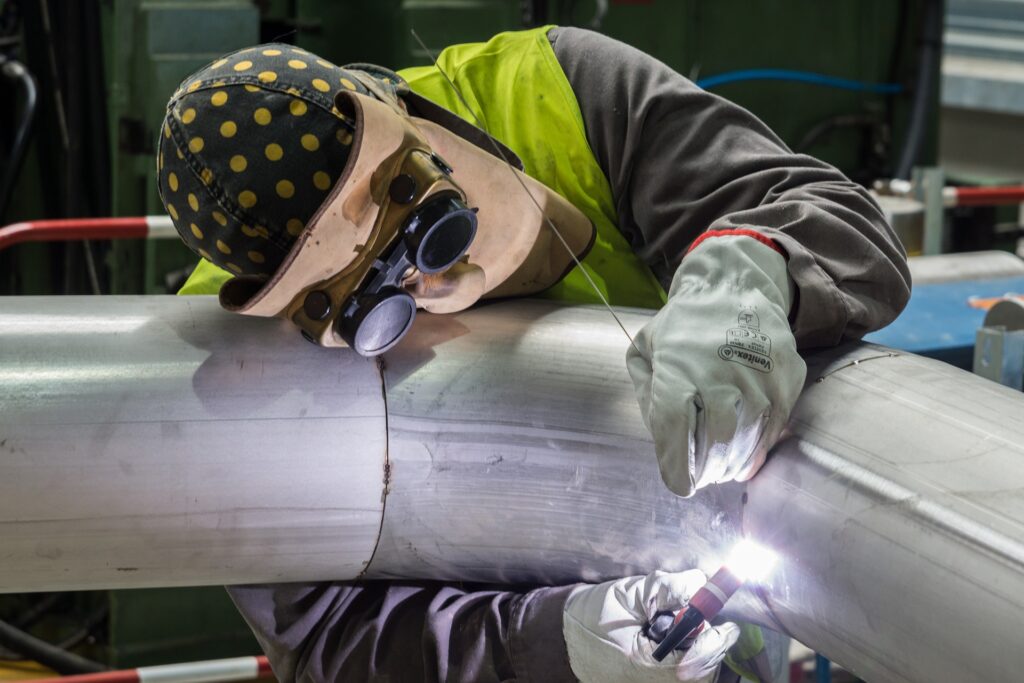

Lorsque le soudeur actionne la gâchette, celui-ci actionne d’une part la sortie du gaz , et en même temps, il ferme le circuit électrique qui permet le passage du courant. Si l’électrode tungstène est suffisamment proche d’une pièce en contact avec la masse, il se crée un arc électrique d’une énergie suffisante pour fondre la matière. Le soudeur apporte manuellement (ou automatiquement sur certaines installations) le métal d’apport (d’un diamètre d’environ 0,8 mm à 4 mm) pour le mélanger à la matière et ainsi grossir la partie fondue en créant le cordon de soudure. Le tout s’exécute sous protection gazeuse.

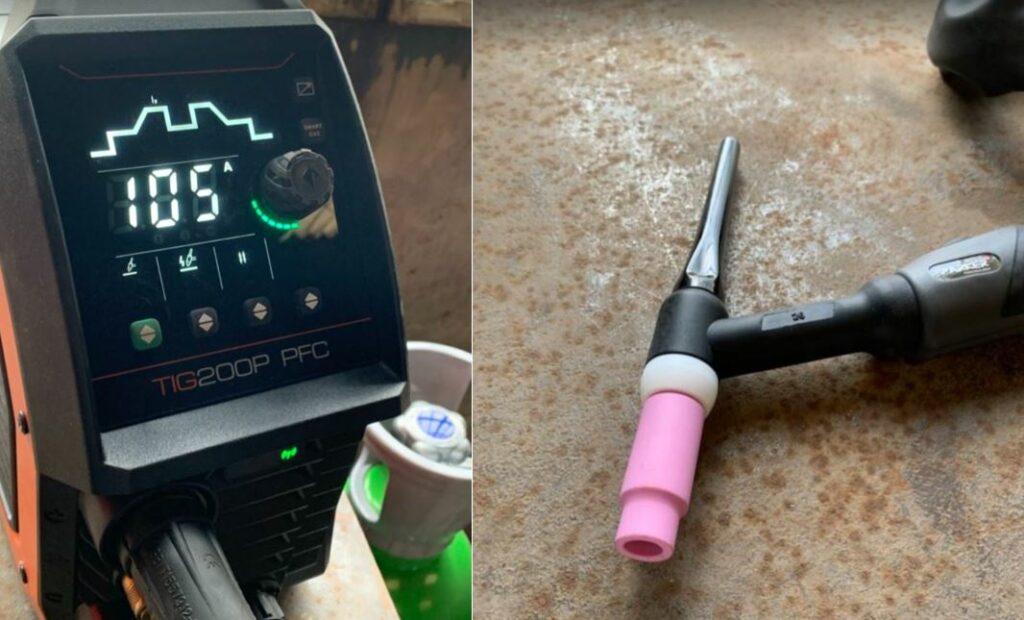

Poste de soudage TIG Fronius

La soudure TIG à la particularité d’être exécutée sous protection de gaz inerte avec une électrode non fusible et réfractaire(en tungstène). Ce procédé s’appelle Tungsten  Inert Gas (TIG) ou Gas Tungsten Arc Welding (GTAW) aux USA, WIG en Allemagne.  Le poste TIG est une machine qui est désormais un procédé très prisé des entreprises, pour sa précision notamment. Les postes TIG peuvent aussi être adaptés pour souder en MMA. L’amorçage se fait souvent soit en haute fréquence(HF) soit au toucher (Lift).

De plus en plus utilisées les pédales permettent de gérer son intensité directement avec le pied et libèrent la dextérité du poignet. Les torches peuvent aussi être refroidies. Certaines torches peuvent aussi avoir une fonction de réglage de l’intensité directement au niveau de la torche.

VSoudeur utilisant un poste à souder et réglage variable

Soudeur TIG avec réglage du poste à souder au pied

Vidéo d'excellente qualité qui permet de voir un arc électrique et le bain de fusion:

Vidéo de Gilles Baynat pour voir comment souder au TIG

Description de la torche TIG

Torche de soudage TIG

Paramètres ayant une influence sur la soudure TIG

  • la vitesse de soudage (avance du soudeur )
  • le choix et le débit du gaz
  • le choix et le débit du métal d’apport
  • le choix, l’affûtage et le diamètre de l’électrode réfractaire
  • la position de soudage

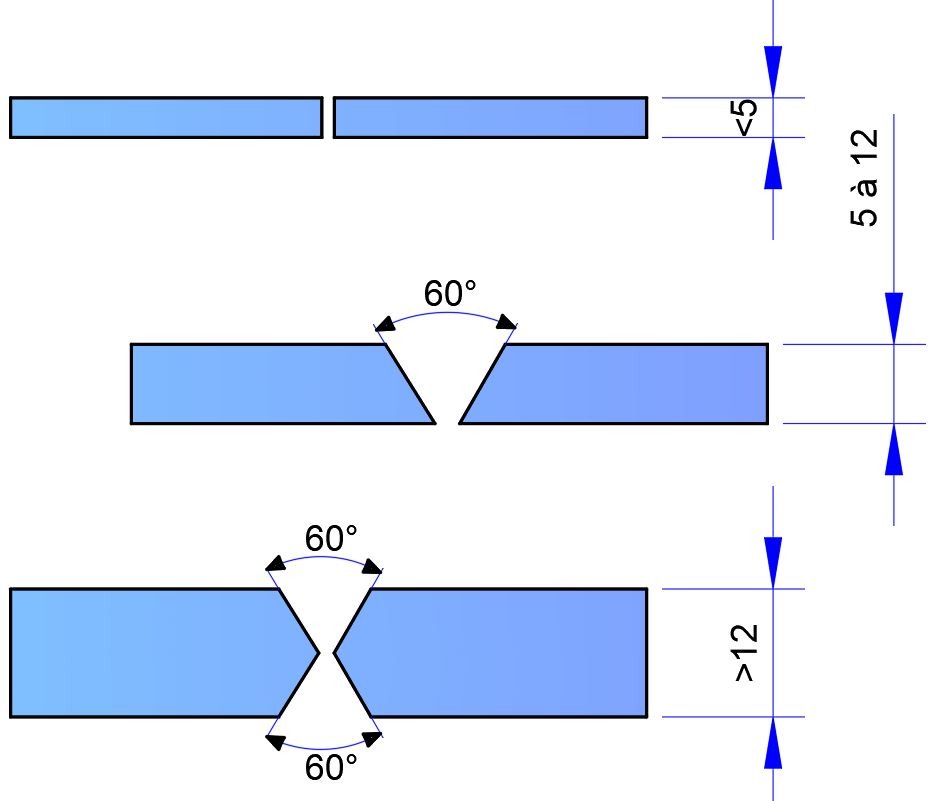

  • la préparation
  • la dimension et la nature des matériaux à souder.

Applications de la soudure TIG

  • la réalisation d’ouvrages alimentaires
  • la chaudronnerie d’acier inoxydable
  • l’industrie aéronautique et spatiale
  • la carrosserie
  • plus généralement, les entreprises travaillant des matériaux à bases d’aciers inoxydables * et d’alliages légers.

Avantages et inconvénients en soudage TIG

  • large gamme d’épaisseurs à souder
  • simple d’emploi
  • travail précis et esthétique
  • peu de fumées
  • soudage dans toutes les positions
  • procédé automatisable.
  • faible vitesse de soudage
  • apport important d’énrgie

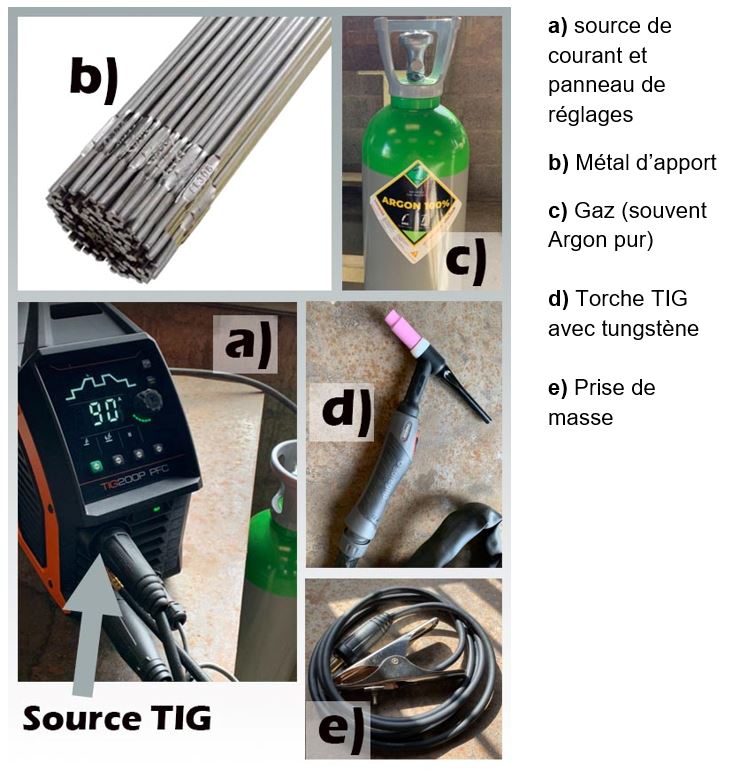

Description d'un poste de soudure TIG

Poste à souder TIG

Alimentation électrique dans ce procédé de soudage

En fonction des matériaux, des dimensions et des épaisseurs à souder, on pourra souder en courant continu à polarité directe, souder en courant pulsé, ou encore souder en courant alternatif :

  • le courant continu à polarité directe (pôle négatif à l’électrode) s’exécute pour le soudage de tous les métaux, y compris de l’aluminium (avec certaines précautions à prendre)
  • le courant pulsé, qui consiste à développer des périodes de hautes et de basses intensités, pour réduire le volume de métal fondu. Ceci facilite le travail en position et le soudage des faibles épaisseurs avec une meilleure régularité, surtout au niveau des pénétrations.
  • le courant alternatif est principalement utilisé pour le soudage des alliages d’aluminium. L’alternance de polarité craque ainsi la couche d’alumine réfractaire pour permettre ensuite la pénétration.

Gaz utilisés en procédé TIG

  • l’argon pur est le plus couramment utilisé en soudage TIG. (bon amorçage de l’arc)
  • l’hélium utilisé en complément à l’argon, l’arc développe une énergie plus importante et donc des performances accrues du faite du vitesse plus grande. Le cout du soudage est plus important cependant. (alliages légers, cuivre…)
  • l’hydrogène utilisé en addition avec l’argon permet lui aussi d’obtenir un arc plus énergétique, donc une vitesse de soudage améliorée. En outre, une pénétration plus importante est constatée ainsi qu’un aspect plus esthétique du cordon de soudure.

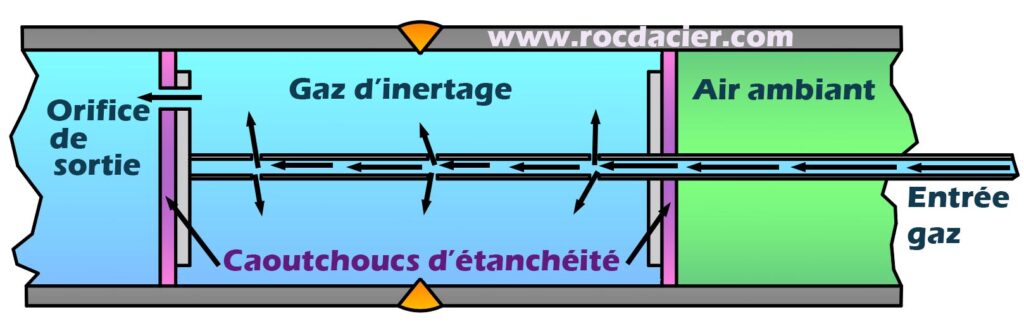

  • l’azote peut aussi ètre utilisé en complément à l’argon et en très petite quantité pour souder des aciers duplex. Utilisé aussi en protection envers.

Buses utilisées en soudure TIG

Les buses utilisées seront soit en céramique (beige), en oxydes d’aluminium (rose clair), en nitride de silicium(gris), Pyrex (transparent) et auront un diamètre qui pourra varier de 6 mm à 20 mm suivant l’intensité de soudage. Le tableau ci-après donne les valeurs d’intensités et de débit de gaz, correspondant aux différents diamètres de buses. On aussi de nos jours de nouveaux kits vendus de la marque CK Worldwide ou furickcup qui sont plus modernes et très tendances.

La question courante est comment choisir sa buse TIG?

La réponse en image:

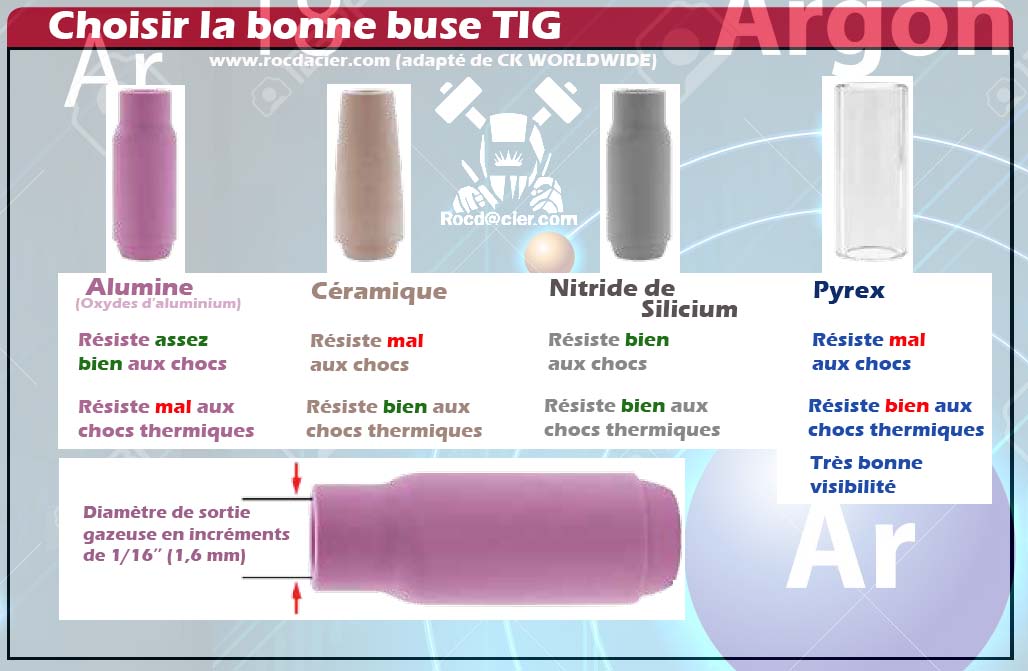

Choisir une buse TIG
  • Réduction de la consommation de gaz de 40%
  • Meilleure protection gazeuse
  • Stick-out augmenté à 6x le diamètre de l’électrode
  • Meilleure visibilité pour les buses Pyrex

Le diffuseur à tamis fourni avec les buses permet l’homogénéité de la protection gazeuse.

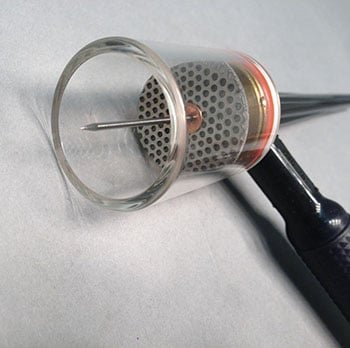

Buse Pyrex CK WorldWide

Les électrodes non fusibles

  • Tungstène Lanthane
  • Tungstène pur (extrémité verte) utilisée pour les courants alternatifs (alliages d’aluminium)
  • Tungstène avec oxyde de zirconium utilisée aussi en courant alternatifs (alliages d’aluminium)
  • Tungstène thorié (couleur d’extrémité rouge) utilisée pour les aciers de construction et aciers inoxydables
  • Tungstène cérié

Vous pouvez aussi consulter ce cours:

Les électrodes lanthane qui sont de plus en plus utilisées en remplacement des électrodes Tungstène thorié

Nota : L’oxyde de thorium augmente le pouvoir émissif de l’électrode infusible de tungstène, il facilite l’amorçage de l’arc et sa stabilité, mais le thorium est radioactif.

Les poussières des électrodes affutées doivent être aspirée et traitées. On peut aujourd’hui remplacer ces électrodes nocives par des électrodes au Lanthane, dont la fonction est la même

Lors du soudage, l’électrode de tungstène doit continuellement être protégée par un courant de gaz argon jusqu’à son refroidissement complet afin d’éviter son oxydation et sa détérioration. C’est le post-gaz.

Affutage des électrodes en tungstène

Lors de la soudure TIG, l’affûtage des électrodes est un paramètre important puisque la qualité de votre cordon dépendra en partie de cette opération.. En effet, selon que vous soudiez en courant continu ou en courant alternatif, la pointe de l’électrode sera affûtée de façon différente.

Dans tous les cas les stries dues au meulage doivent être dans le sens de l’électrode et devront respecter un angle de 30° à 60° avec un méplat pour éviter les inclusions de tungstène dans le cordon de soudure, si vous soudez des aciers. Un affûtage à 90° sera réalisé pour souder des alliages légers tels que l’aluminium.

Affutage correct des électrodes tungstène TIG
Mauvais affutage electrode TIG

Choisir le courant de soudage

On utilise le courant continu (DC) en polarité directe (- à l’électrode tungstène et + à la masse) pour souder l’acier, l’inox, le titane, les inconel, les duplex,…). On utilise le courant alternatif(AC)  en polarité directe surtout pour détruire la couche d’alumine lors du soudage de l’aluminium. Pour les autres cas, la pénétration est favorisée.

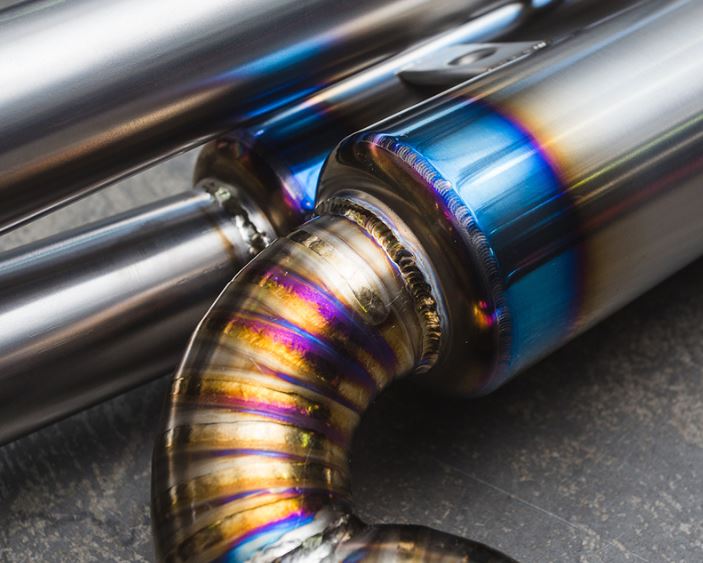

Soudure Titane TIG

Régler son poste

On devra régler l’intensité en fonction du matériau et de l’épaisseur. On devra aussi choisir le gaz et son débit.

Le TIG à la particularité de pouvoir fournir beaucoup d’options dans les réglages. Le pré-gaz qui permet de purger les tuyaux de l’air. La montée progressive (inverse de l’évanouissement de l’arc) permet d’atteindre de manière progressive l’intensité souhaitée. L’évanouissement progressif de l’arc permet de passer de la valeur du courant de soudage à 0 en un temps donné. Ce réglage est important pour limiter le risque de formation d’un cratère.  Le post-gaz permet de refroidir progressivement le tungstène et aussi pour de bain de fusion en cours de solidification.

Souder en pulsé

Le soudage pulsé est un mode de soudage dont les intensités ne sont pas régulières. On aura un courant de pic et un courant de base. On peut choisir la fréquence d’alternance de ces deux cycles. Ces réglages sont précis, utiles pour les pièces fines ou très fines, ou nécessitant une limitation de l’énergie de soudage.  De nombreux essais sont nécessaires pour obtenir un résultat optimal.

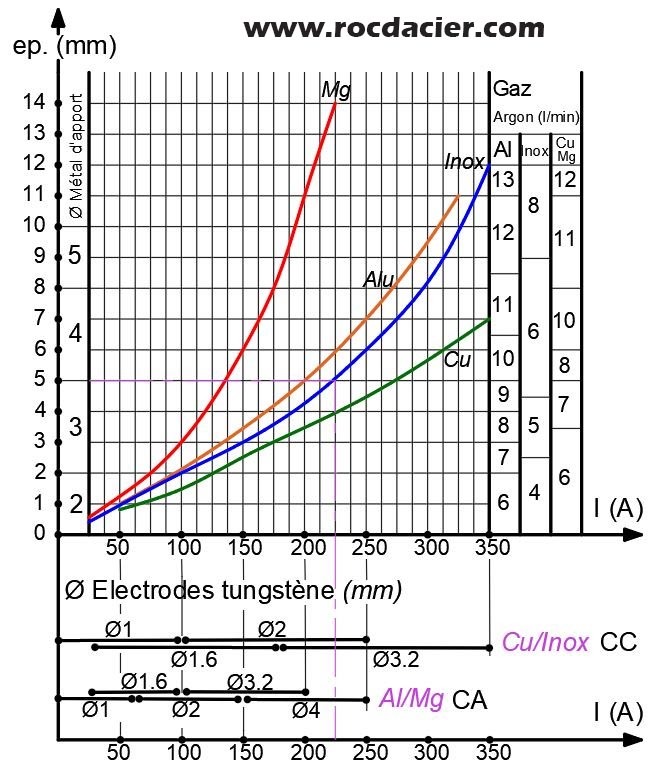

Idées de réglages de son poste à souder

Pour les aciers et aciers inoxydables  :

  • en bout à bout: 20 à 25 Ampères par mm d’épaisseur
  • en angle: 30 à 35 Ampères par mm d’épaisseur

Pour les aluminiums et alliages :

  • en bout à bout: 35 à 40 Ampères par mm d’épaisseur
  • en angle: 45 à 50 Ampères par mm d’épaisseur
  • Réglages du pré-gaz de 3 secondes et du post-gaz de
  • 8 secondes à 50 A
  • 10 secondes à 100 A
  • 15 secondes à 200 A
  • 25 secondes à 250 A

Pour les aciers et aciers inoxydables * :
courant continu, polarité directe, électrode en tungstène lanthane par ex ( bleu, noir, or), affûtage de 30 à 60°.

Pour les aluminiums et alliages légers :
courant alternatif, électrode en tungstène pur( vert), affûtage de 90°.
