Mise à jour du cours pour donner une base de réglage de soudage pour les procédés courants TIG, MIG, MAG, électrodes enrobées.

Ce sont des réglages moyens qui concernent les soudures à plat et en angle. En fonction des épaisseurs (de 0.8mm à 12mm pour le TIG, 1mm à 20mm pour le MAG, et 1,5 à 20 mm pour le soudage à l’électrode enrobée).

Pour le soudage des fortes épaisseurs, les préparations des chanfreins sont proposées. Les jeu de soudage, diamètres de métal d’apport ou de fil, de tungstène, intensités, débits et vitesses d’avances pour les soudeurs sont indiquées.

Les valeurs constituent des paramètres moyens en soudage permettant d’établir des devis estimatifs réalistes.
Les différents barèmes permettent, pour le soudage à plat des aciers non alliés ou faiblement alliés, de définir les coûts prévisionnels en métal d’apport, gaz de protection et énergie électrique. Ils permettent aussi d’estimer le temps consacré à l’opération de soudage. Ces temps indiquent le temps de fusion des fils électrodes ou apports divers. Pour connaitre le temps réel de l’opération de soudage, il faut éventuellement aussi tenir compte du coefficient d’utilisation du poste.

1) Réglages pour le soudage TIG à plat et en angle

1-1) Réglages pour souder TIG en bord à bord et une passe

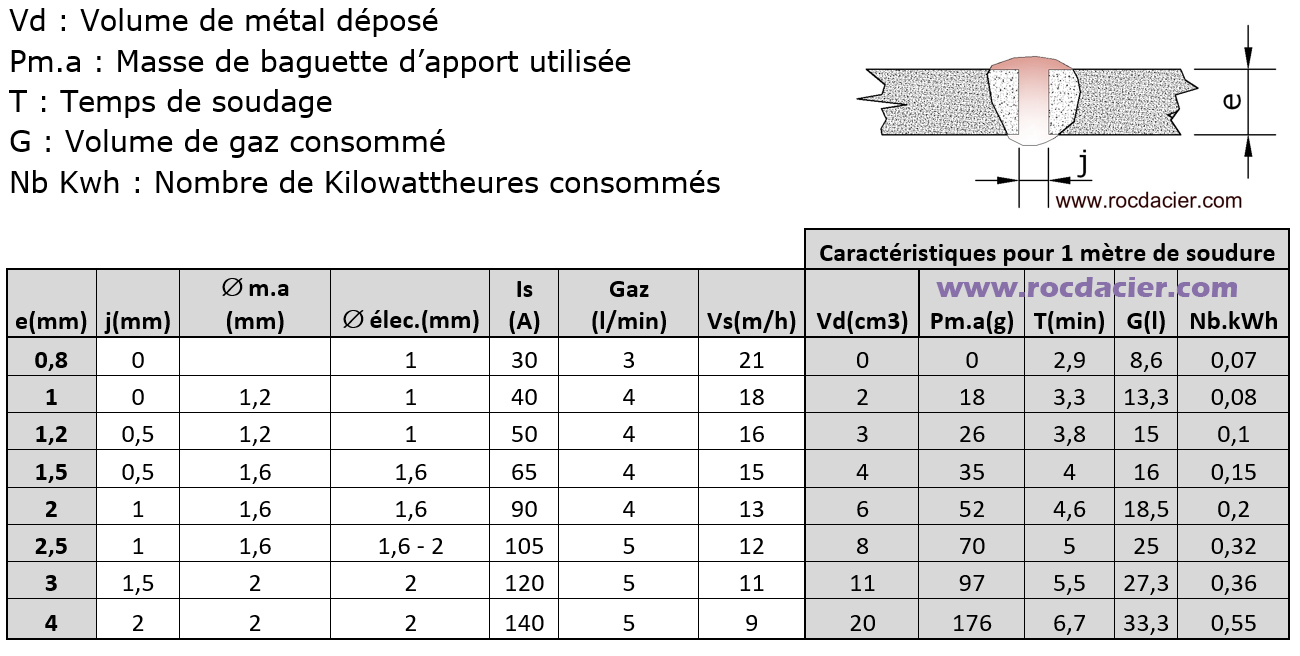

Réglage TIG à plat pour fines épaisseurs

1-2) Réglages pour souder TIG en bord à bord en plusieurs passes chanfrein V

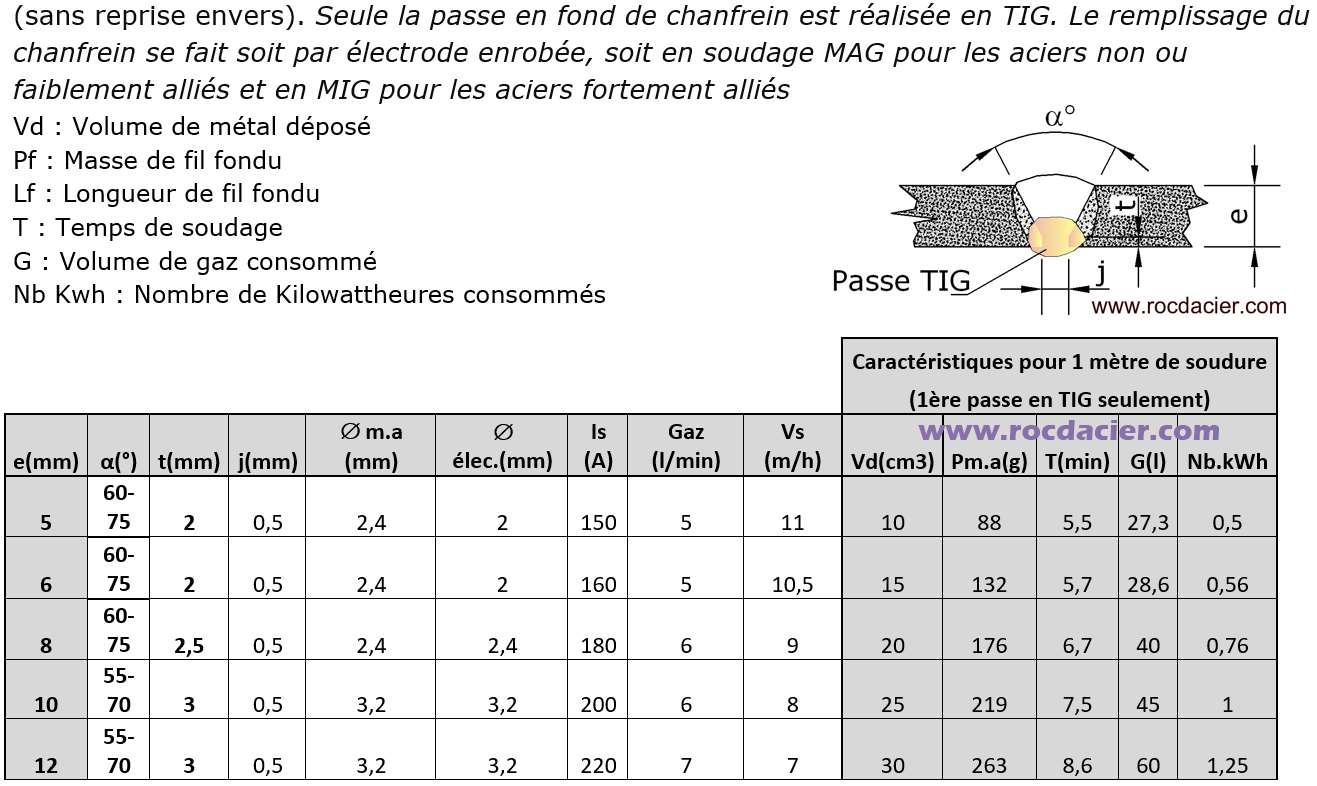

Réglages TIG à plat pour chanfreins

1-3) Réglages pour souder TIG en angle intérieur

Réglage TIG en angle toutes épaisseurs

2) Réglages pour souder MAG à plat et en angle

2-1) Réglages pour souder MAG en bord à bord et une passe

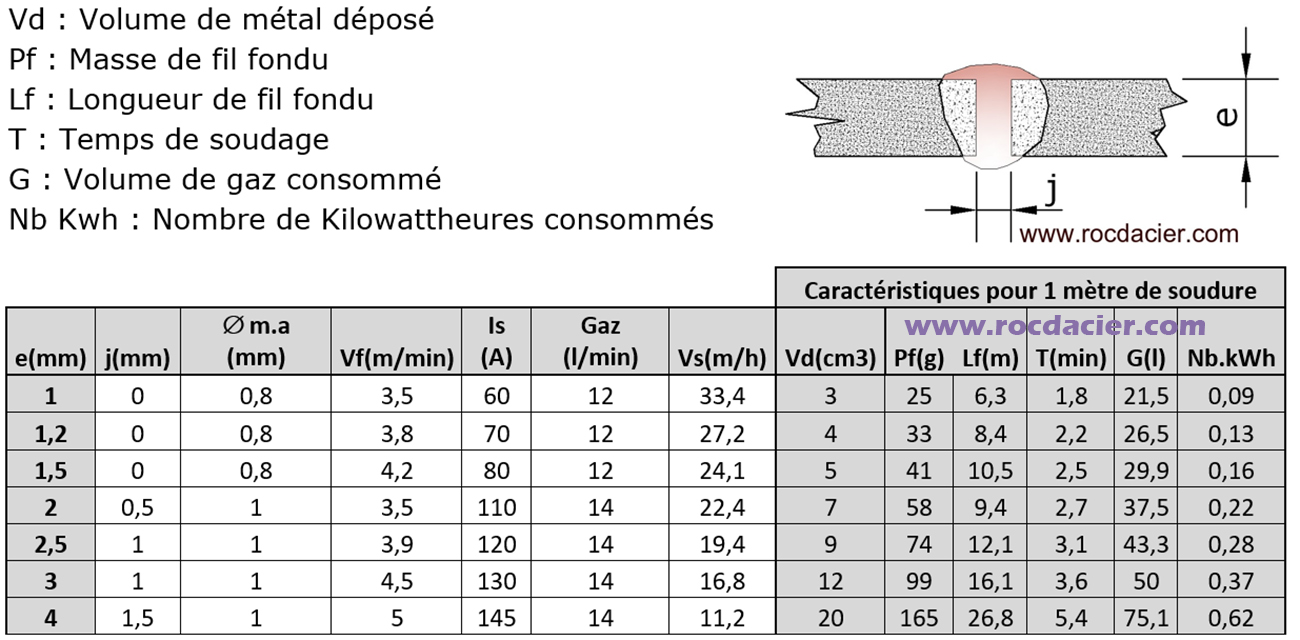

Réglage MAG à plat pour fines épaisseurs

2-2) Réglages pour souder MAG en bord à bord en plusieurs passes chanfrein V

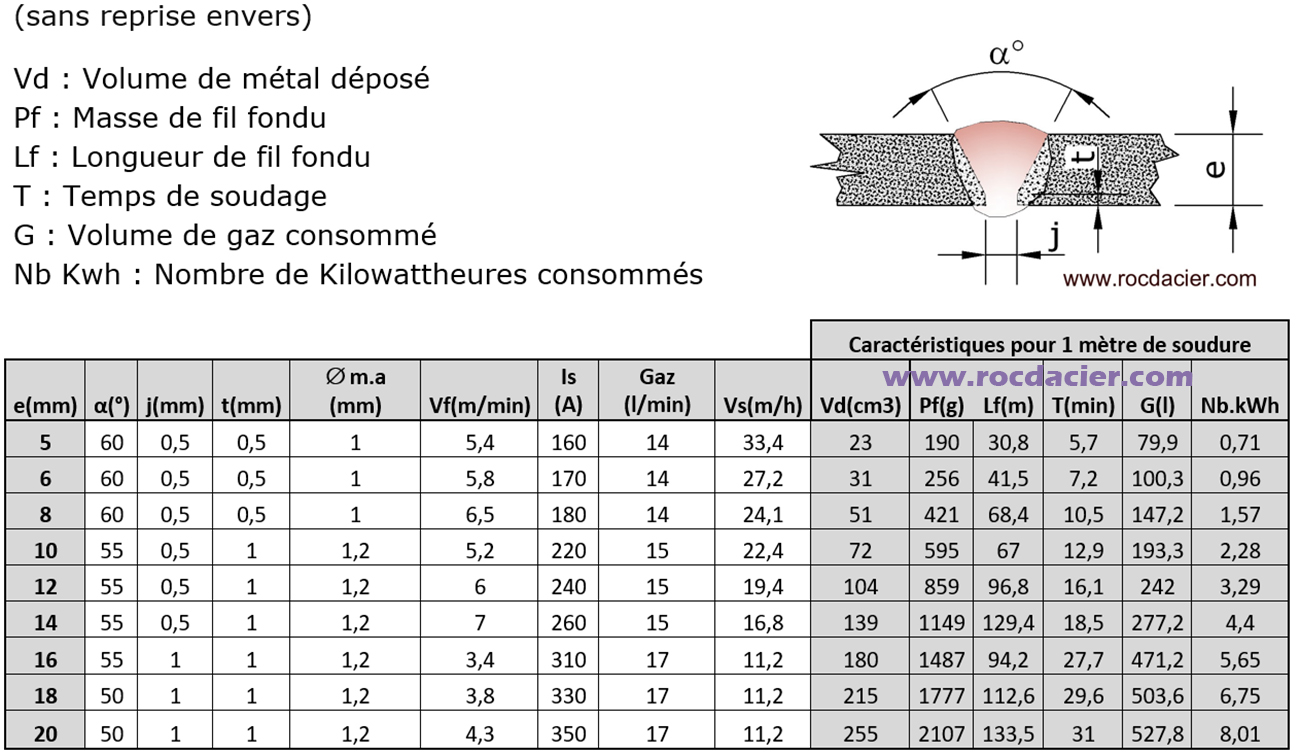

Réglages MAG à plat pour chanfreins en V

2-3) Réglages pour souder MAG en angle intérieur

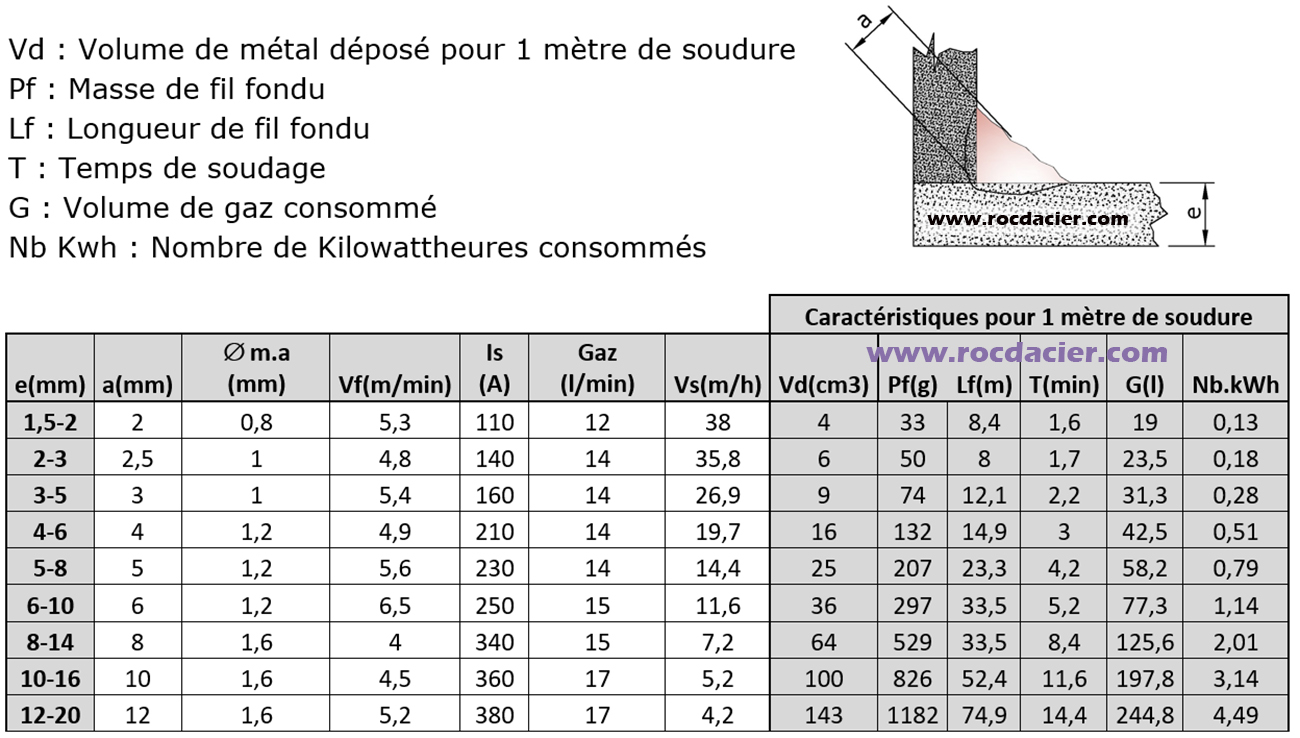

Réglage MIG MAG en angle toutes épaisseurs

3) Réglages pour souder à l’électrode enrobée à plat et en angle

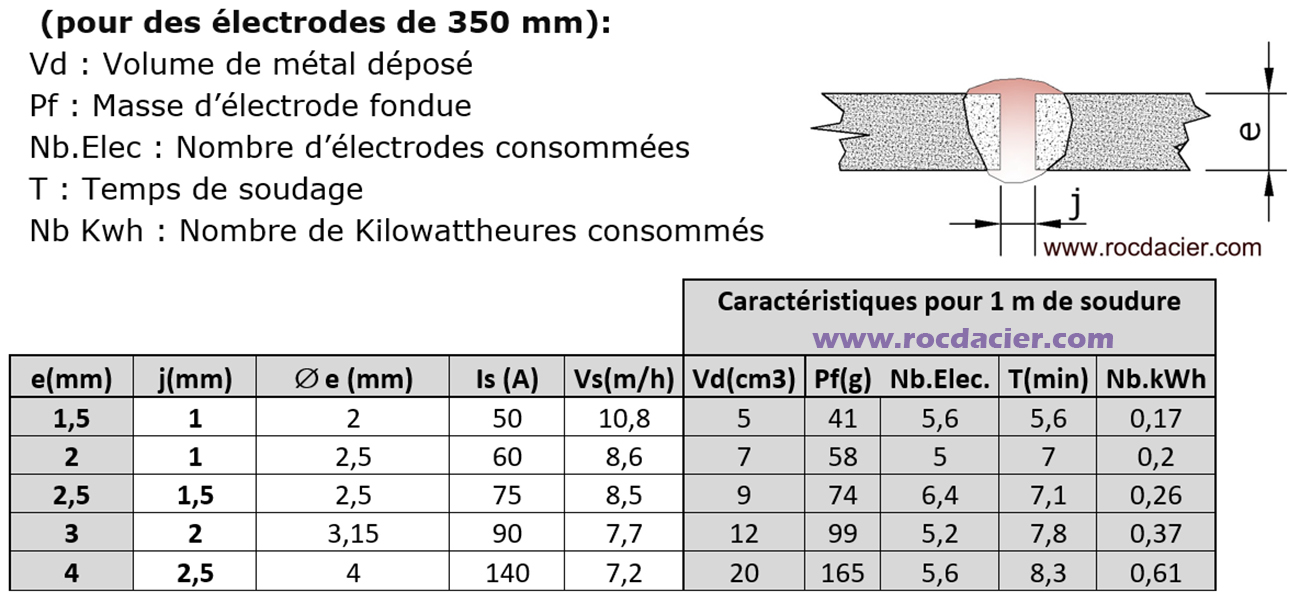

3-1) Réglages pour souder à l’électrode bord à bord, une passe

Réglage 111 à plat pour fines épaisseurs

3-2) Réglages pour souder à l’électrode, plusieurs passes, chanfrein

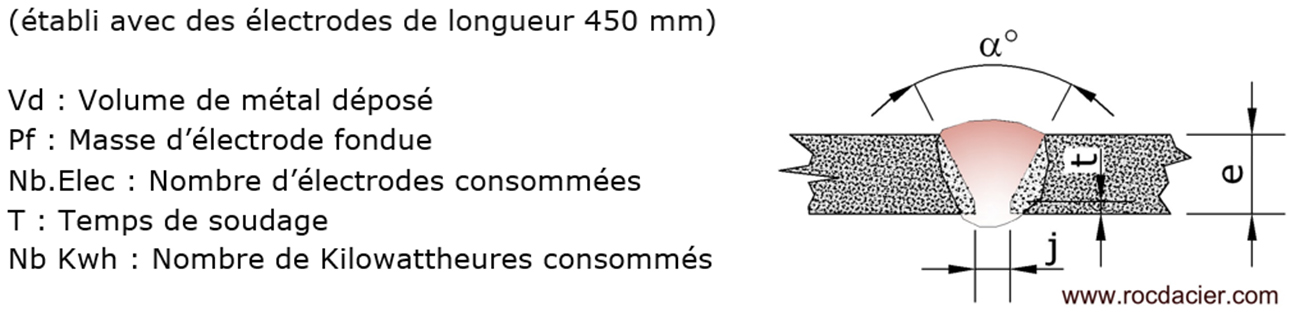

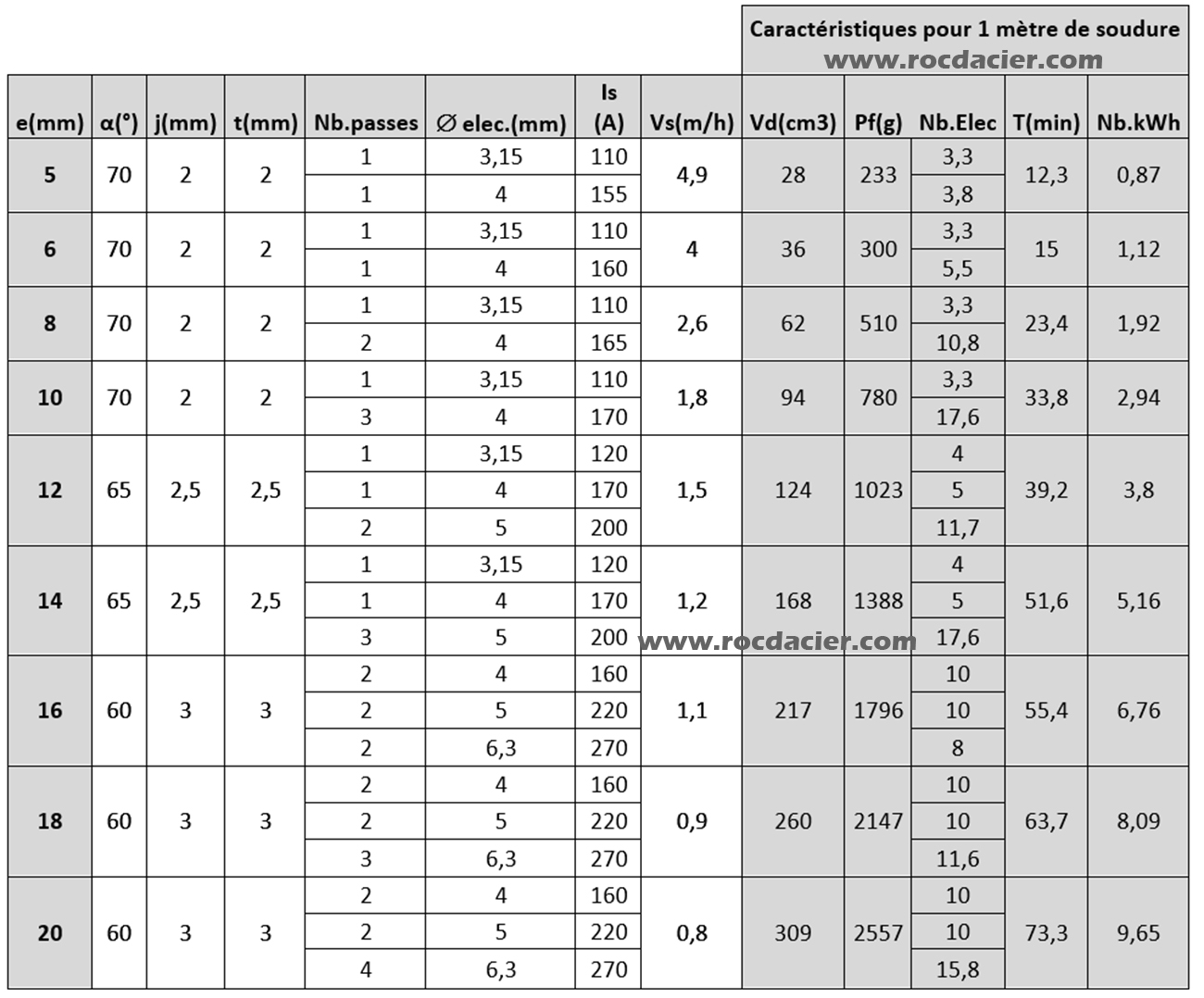

Réglages 111 électrode enrobée à plat pour chanfreins
Réglages TIG à plat pour chanfreins

3-3) Réglages pour souder EE angle intérieur

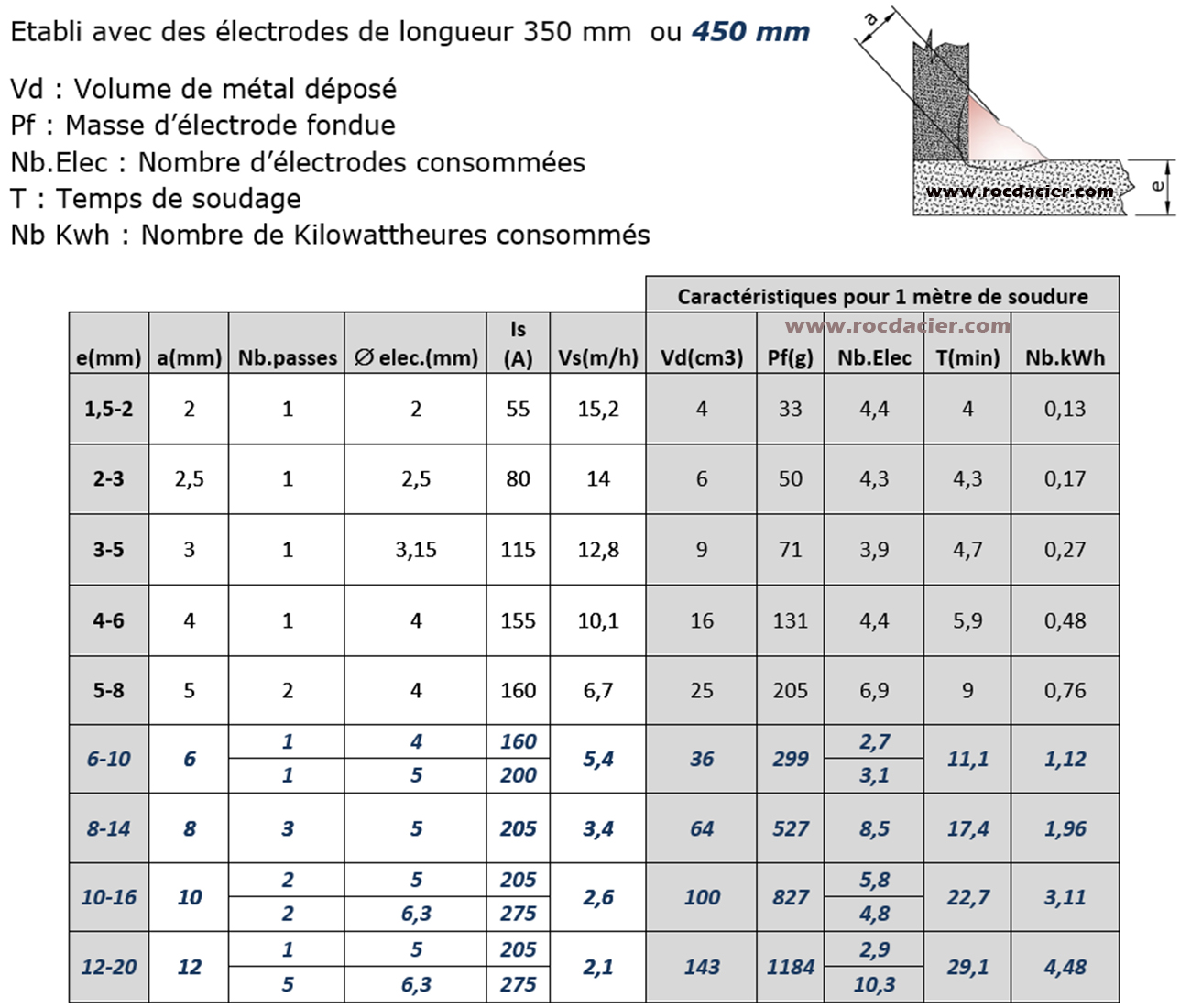

Réglages électrodes enrobées en angle toutes épaisseurs
