4.5 ELEMENTS ASSOCIES AUX COMPENSATEURS
4.5.1 POINTS FIXES ( ancrages )
Ils doivent être dimensionnés pour supporter les efforts inhérents aux forces suivantes:
- Effets de fond
- Forces dues aux raideurs du compensateur
- Force centrifuge dans les coudes
- Forces de frottement sur les supports guides
4.5.2 POINTS FIXES INTERMEDIAIRES
Ils seront dimensionnés pour ne supporter que:
- Les forces dues à la raideur des compensateurs
- Les forces de frottement sur les supports guides
Ils seront essentiellement utilisés en compensation axiale pour séparer en partie égales des tronçons droits de tuyauterie. De fait, si la course totale de dilatation d′une ligne droite de tuyauterie est trop importante pour être compensée par un seul élément, on utilise 2 ou plusieurs compensateurs de courses identiques séparés par des points fixes intermédiaires.
Note: Il est parfois judicieux d′utiliser des compensateurs pour pression externe qui possèdent des courses importantes.
4.5.3 POINTS FIXES UNIDIRECTIONNELS
Ils ont pour but de supporter les forces introduites par la présence de compensateurs dans une seule direction et permettent à la tuyauterie de se mouvoir dans d′autres.
4.5.4 GUIDAGES
Ils doivent être parfaitement résolus afin que le compensateur puisse travailler de façon optimum. L′emplacement des guides et la distance les séparant sont extrêmement importants à connaître et à respecter afin que l′installation soit fiable.

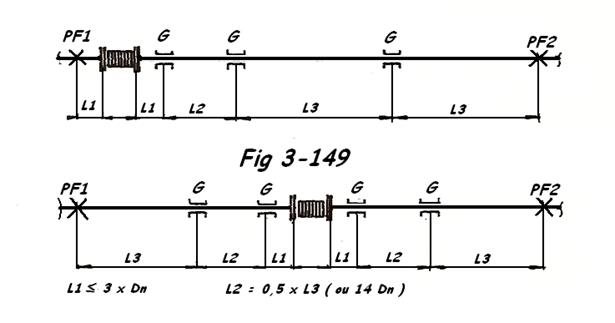

L3 = intervalle dépendant du diamètre du tube et sa masse totale (voir tableau des portées de tubes
FIG 3-149)

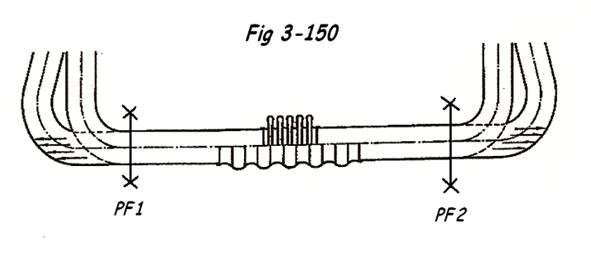

Remarque: L′action de la pression régnant dans la tuyauterie, sur la surface effective ( ou utile ) du soufflet développe des poussées comme dans le cas d′un piston. Les forces doivent être absorbées par des points fixes appropriés.
