Toutes les préparations d'assemblage (soudures) selon NF EN ISO 9692

rocdacier

Administrator
Membre échange
Weld Club
CRCI Creusot
Je suis en train de préparer un document pour savoir quelles informations sont attendues dans les DMOS. J'ai besoin de la norme NF EN ISO 9692, puisqu'elle est référente d'après la NF EN ISO 9606, j'en ai retiré les schémas proposé par cette norme:

Procédés proposés selon NF EN ISO 9692-1 (111, 131, 135, 141, 76)

Pour le procédé 111:​


Dernière édition:
Suite préparation des bords selon NF EN ISO 9692

Pour le procédé 111:

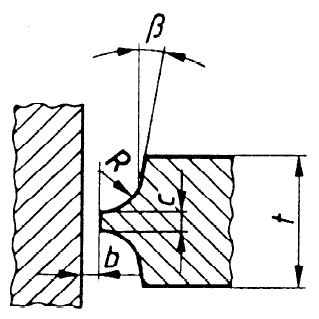

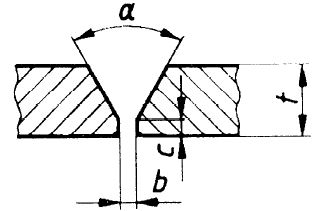

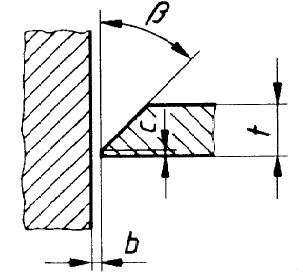

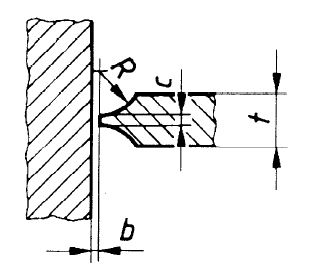

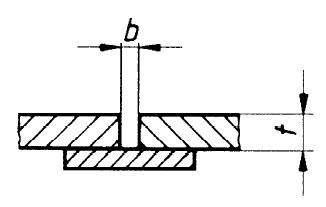

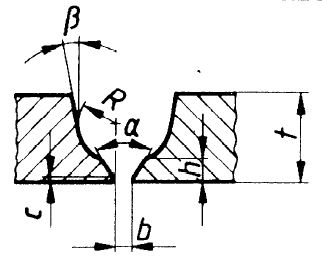

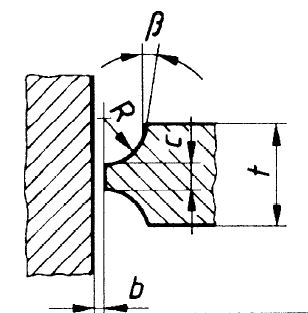

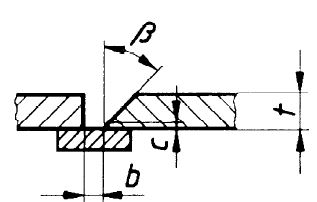

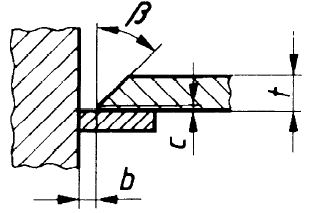

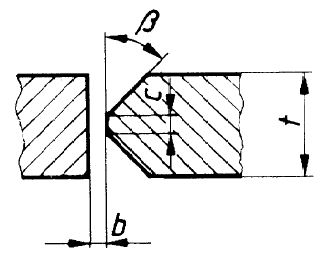

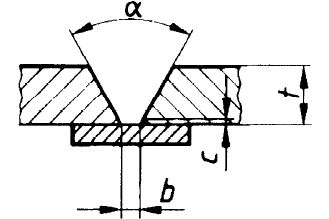

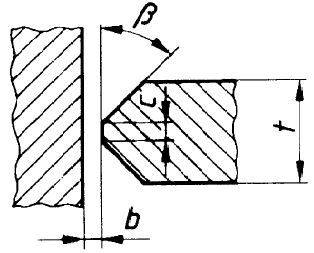

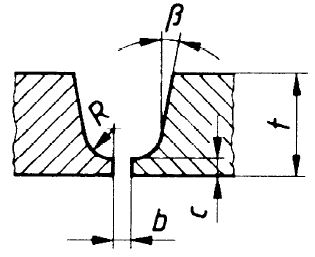

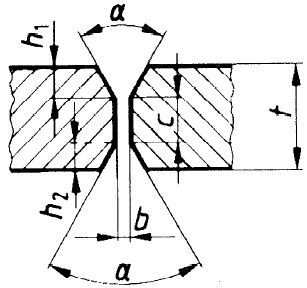

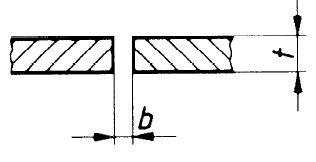

Préparation des bords pour les procédés 121 proposés selon NF EN ISO 9692 (121)

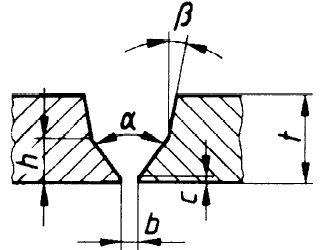

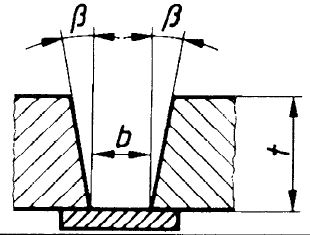

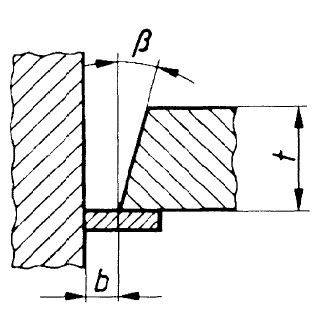

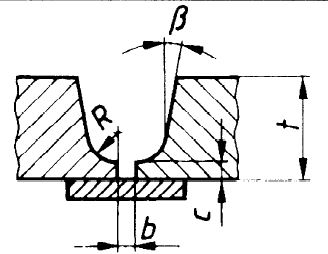

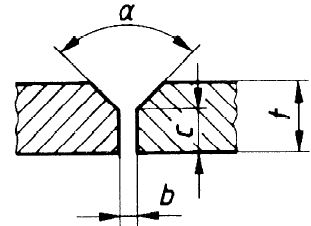

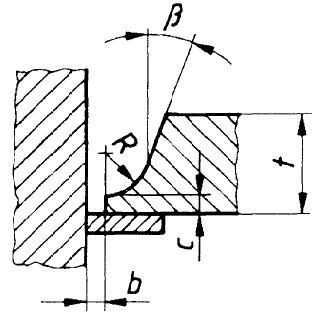

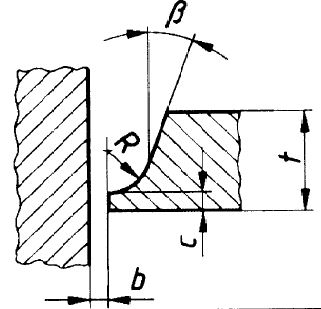

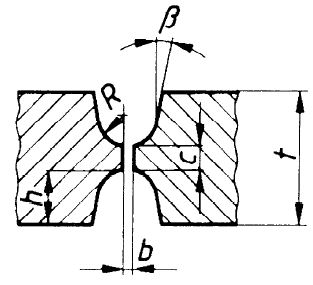

Suite Préparation des bords pour les procédés 121 proposés selon NF EN ISO 9692 (121)​

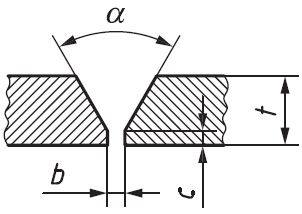

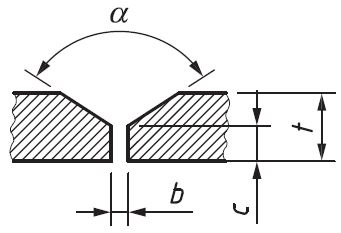

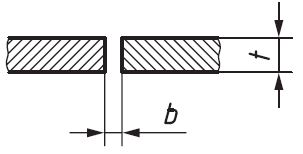

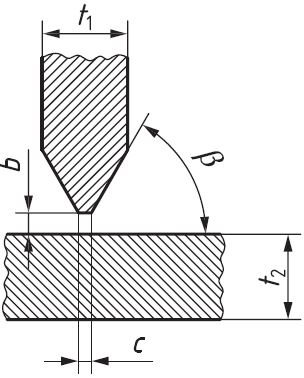

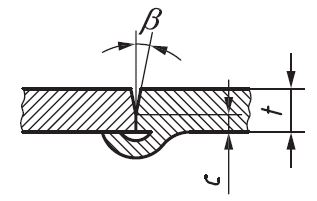

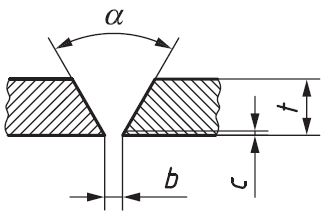

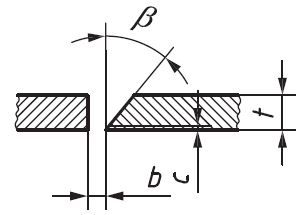

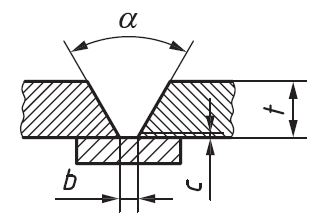

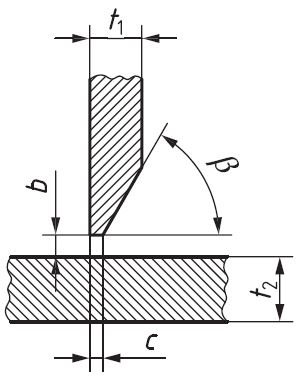

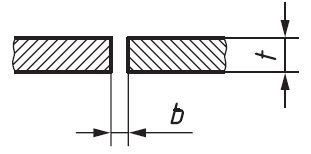

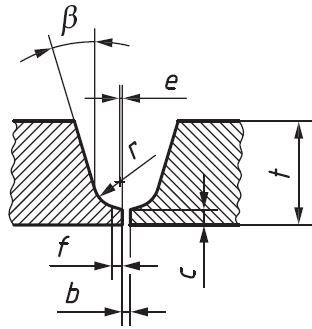

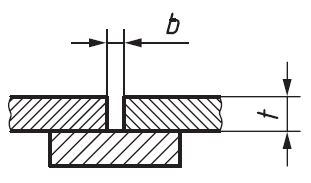

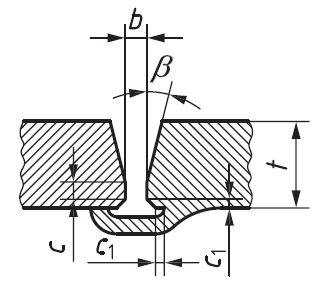

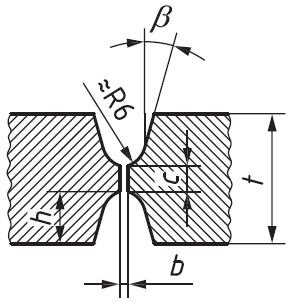

Procédés proposés selon NF EN ISO 9692 (131, 141 Alu et alliages)

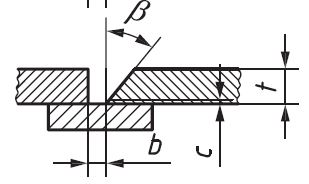

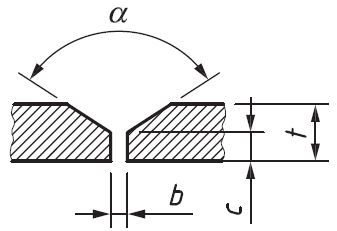

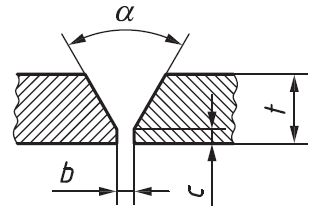

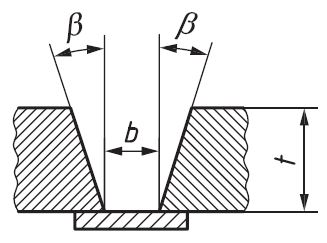

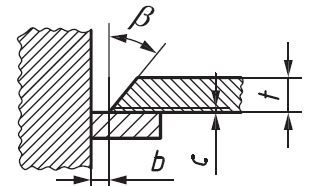

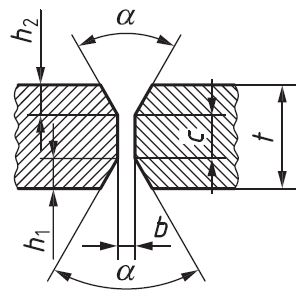

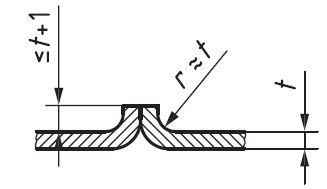

Suite Procédés proposés selon NF EN ISO 9692 (131, 141 Alu et alliages)
