3.6 EXERCICES

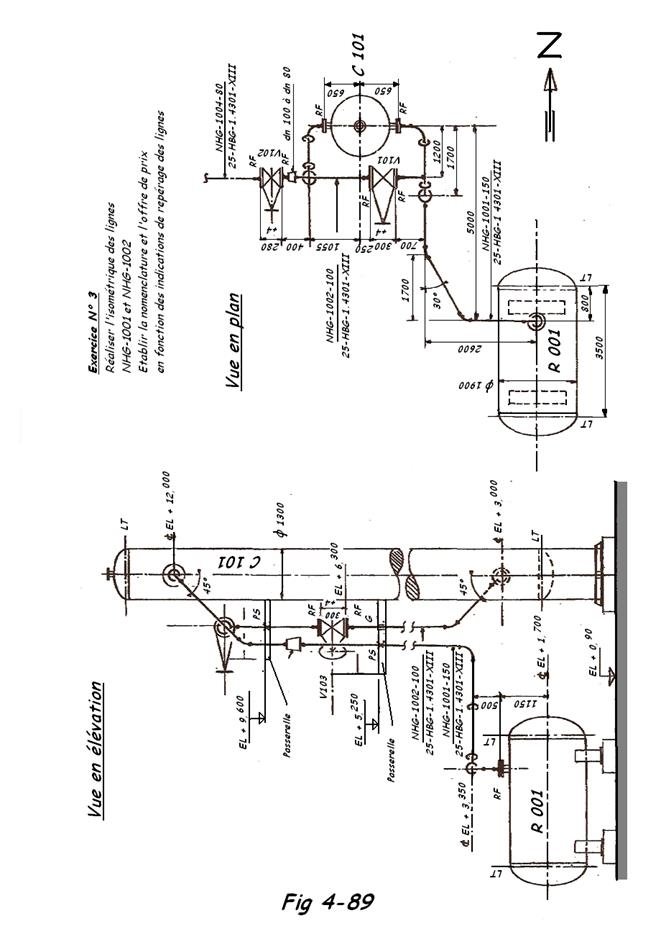

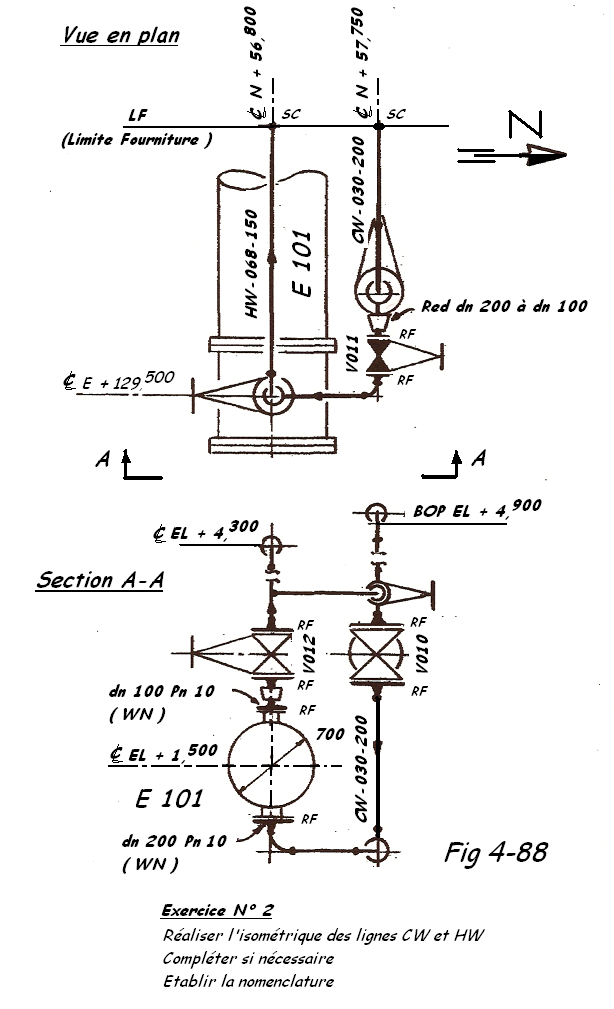

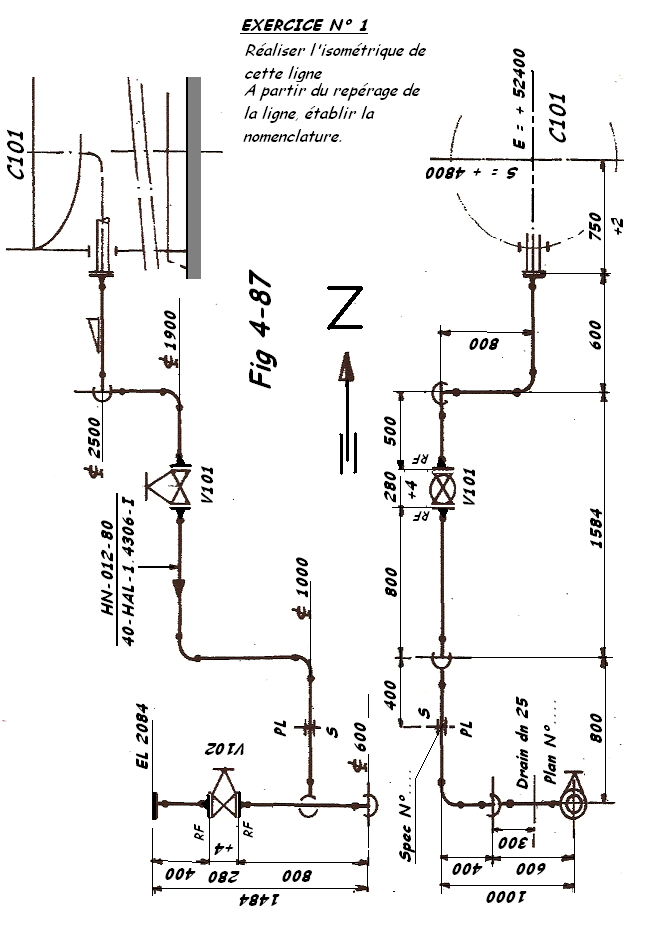

Afin de bien comprendre le mécanisme du dessin des tuyauteries en isométrique, nous vous proposons trois exercices simples, mais qui permettent cette compréhension.

Pour de plus amples renseignements sur les accessoires, nous vous proposons de vous rendre dans la cinquième partie de cet ouvrage, consacré au catalogue général. N'oubliez pas de vous constituer un ensemble de documentation en provenance des fabricants, si possible avec les prix actualisés.

Bon courage à tous.

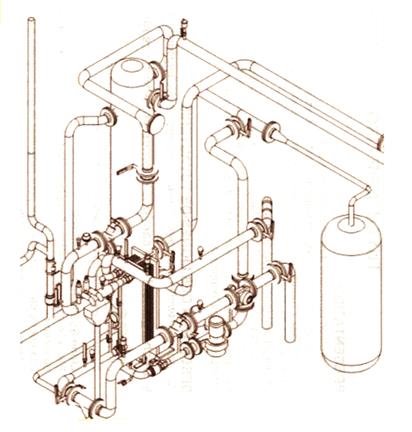

Fig 4-90a : Modélisation 3D d'une section de chaufferie




Fig 4-90b : Vue panoramique d'une installation chimique
