4.3.3 NIVEAUX OPTIQUES

Il s'agit des niveaux à " verre " ( ou plexiglas, … ). Leur rôle est limité à celui d'indicateur local. Ils peuvent être consultés à tout moment par des agents intervenant sur l'installation et sont un des derniers remparts pour la sécurité. On distingue :

1. Les niveaux à verre tubulaireNiveaux classiques et très courants, mais limités


dans leur domaine d'emploi

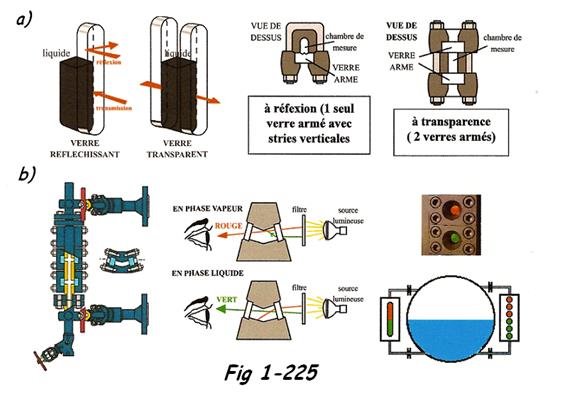

2. Les niveaux à verre armé ( Fig 1-225 a )

Ils sont conçus pour résister à des températures et pressions élevées, ils exploitent les propriétés de réflexion et de transmission de la lumière selon les indices des milieu ( loi de Descartes ).

3. Les niveaux à verre bicolores ( Fig 1-225 b )

Ils sont obligatoire sur les chaudières pour des raisons de sécurité: Le voyant apparaît vert au contact de l'eau liquide et rouge au contact de la vapeur d'eau.
