4.3 LA MESURE DE NIVEAU

Ce type de mesure peut paraître de prime abard simple, mais elle peut cependant présenter certaines difficultés telles que :

- La nature du fluide ( corrosifs, visqueux, inflammables, …. )
- Les dimensions du réservoir
- La pression interne du réservoir
- La précision exigée

4.3.1 DEFINITION

Un niveau est un instrument permettant de mesurer une hauteur h séparant, dans un réservoir, un plan de référence et un plan de séparation.

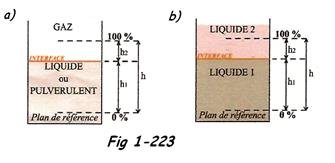

a) Liquide – gaz ( surface libre du liquide ) Fig 1-123a
b) Solide en poudre ou granulé ( pulvérulent ) – gaz Fig 1-223a
c) Deux liquides non miscibles et de densités différentes Fig 1-223b

h1 = hauteur mesurée et h2 = hauteur calculable h = h1 + h2

Le résultat s'exprime en m ou en pourcentage.

4.3.2 BUT DE LA MESURE

Déterminer avec un maximum de précision, la position de la surface de liquide dans les réservoirs. Une mauvaise estimation des niveaux peut entraîner un surcroît de la production, des risques de rupture des réservoirs ou des canalisations, donc un danger réel pour le personnel autour de l'installation.
