4.6 LES VANNES DE CONTROLE OU DE REGULATION ( CONTROL VALVES )

4.6.1 Fonction


Les vannes de contrôle comporte un orifice de dimension variable. Elles permettent le réglage d'un débit, d'une température, d'un niveau, d'une pression, par l'action automatique sur le débit d'une conduite. Elles sont donc l'actionneur de la majorité des régulations, ce qui leur confère une importance considérable. Le choix d'une vanne de régulation est réalisé par les ingénieurs instrumentistes, mais il est toujours intéressant de connaître les principes de base pour une installation correcte sur une conduite ou pouvoir la prédéterminer lors d'un projet.

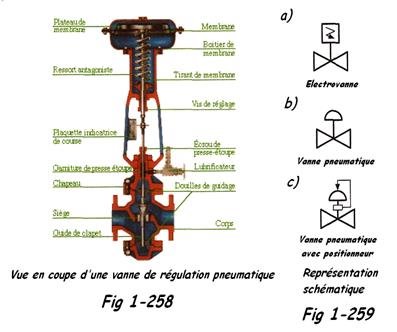

4.6.2 DESCRIPTION GENERALE ( Fig 1-258 )

Elles sont constituées d'une vanne proprement dit ( en fait il s'agit en général d'une soupape ) et d'un servomoteur. C'est l'élément qui assure la conversion du signal de commande en mouvement de la vanne. Le servomoteur le plus utilisé est celui à  membrane utilisant l'air comprimé et il peut être à  piston ou à  moteur. Le corps de vanne à  2 ou 3 voies et à  papillon, mais encore à  opercule, à  boisseau, à  membrane, etc.. . Les matériaux seront choisis en fonction des fluides véhiculés et du milieu ambiant. Ainsi, il faut savoir que le cuivre et ses alliages sont interdits sur tous les sites de production ou d'utilisation de l'NH3 par exemple.
