1.3.2. PIPING DRAWING INDEX (index de référence des plans de tuyauteries)

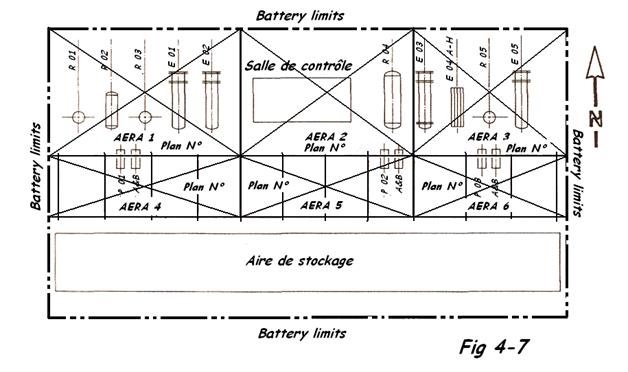

Une copie d’ensembles sera subdivisée en AREA (aires. Chaque aire de stockage, de chargement ou de déchargement, de production, etc… sera convenablement repérée. Un pipe-rack sera divisé en plusieurs aires ( aera ) suivant sa longueur et son importance ( Fig 4-7 ). Les coordonnées de ces aires seront clairement indiquées ainsi que les numéros des plans et tuyauteries.

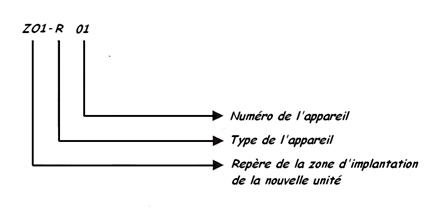

1.3.3 IDENTIFICATION DE L'APPAREILLAGE


Signification des lettres d'identification des appareils

A : Agitateur ( agitator )
B : Brûleur, chaudière ( bumer, boiler )
C : Colonne ( column )
D : Sécheur, tambour rotatif ( dryer, rotary drum )
E : Echangeur, condenseur ( exchanger, condenser )
F : filtre ( filter )
G : Broyeur, concasseur ( grinder, custer )
H : Aérotherme
I : Injecteur ( injector )
K : Aéroglissière, transport pneumatique ( air convoyor, air transport )
L : Elévateur, monorail, ascenseur, convoyeur en masse ( elevator, monorail, lift, mass convoyor )
M : Mélangeur ( mixer )
N :
O : Four ( furnace )
P : pompe ( pump )
Q : Vibrant, tube vibrant, crible tamis
R : Réservoir, réacteur
S : Séparateur, cyclone, décanteur, cheminée, laveur, silencieux
T : tank, silo
TG : Turbine gaz
TV : turbine vapeur
U : Vis, courroie transporteuse
V : Aspirateur, ventilateur, soufflante, compresseur ou surpresseur
W : Dosomètre, bascule
X : Alvéolaire
Y : Aiguillage
Z : Divers
MCC : Moto Control Center
PC : Tableau général
TE : Transfo d'éclairage
TR : Transformateur
MX.. : Moteur de l'appareil … ( exemple MP 001 )
RX.. : Réducteur de l'appareil …. ( exemple RTV 001 )
