4.8 CULOTTE CYLINDRIQUE A TROIS BRANCHES

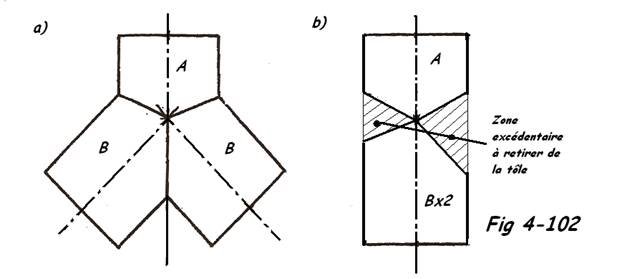

Tracer les axes tel qu'indiqué à la Fig 4-102. L'intersection des trois axes donne le centre O. Tracer les génératrices des tubes ( fibre neutre pour le développement ). L'intersection de ces génératrices nous donne un point que nous joignons au centre O. Développer tel qu'indiqué aux couches à onglets.
