Définition des soupapes de sureté ou de sécurité
Les soupapes de sureté (ou de sécurité) jouent un rôle important dans la protection des installations industrielles et des opérateurs. Elles sont conçues pour prévenir les accidents et les dommages en régulant la pression des fluides dans les systèmes de tuyauterie.
Il en existe plusieurs sortes : soupapes à ressort, soupapes pilotées, notamment et les disques de rupture.

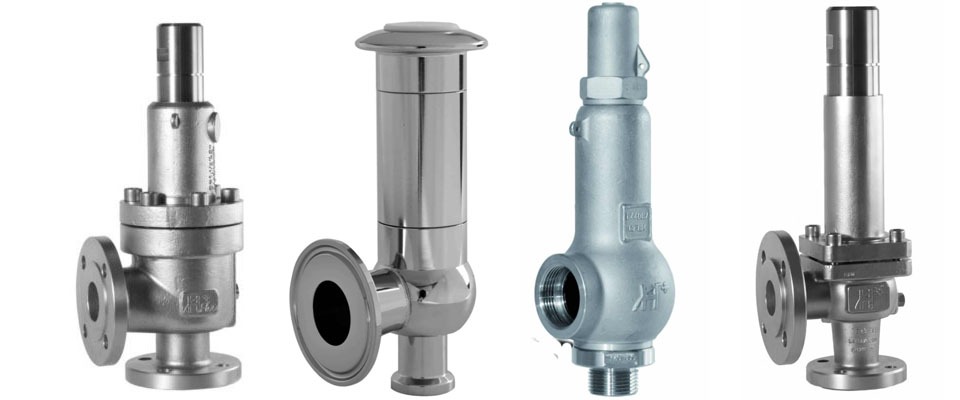

Quelques exemples de soupapes de sécurité (source photo : https://lsi-france.com/categorie-produit/soupapes-de-securite/)
Utilité des soupapes de sureté en tuyauterie industrielle
Les soupapes de sécurité sont des dispositifs de protection installés sur les systèmes de tuyauterie pour prévenir les surpressions qui pourraient endommager l’équipement ou causer des accidents. Voici leurs principales fonctions (liste non exhaustive) :
- Protection contre les surpressions : Les soupapes de sécurité sont conçues pour s’ouvrir automatiquement lorsque la pression dépasse un seuil prédéfini. Cela permet de relâcher l’excès de pression et d’éviter les défaillances catastrophiques des équipements, telles que les explosions ou les ruptures de conduites.
- Maintien de la sécurité opérationnelle : En maintenant les pressions à des niveaux sûrs, les soupapes de sécurité assurent la continuité des opérations industrielles sans interruptions dues à des incidents de surpression. Elles protègent les opérateurs et les équipements, garantissant ainsi un environnement de travail plus sûr.
- Conformité réglementaire : L’utilisation de soupapes de sécurité est souvent une exigence réglementaire dans de nombreuses industries. Elles doivent être conformes aux normes de sécurité spécifiques, telles que les codes ASME, ISO, CODAP, API, qui stipulent les conditions de conception, d’installation et d’entretien de ces dispositifs.
Fonctionnement d'une soupape de sureté
Principe de base
Le principe fondamental d’une soupape de sûreté est simple : elle s’ouvre pour relâcher de la pression lorsque celle-ci dépasse un seuil prédéfini, puis se referme une fois que la pression est revenue à un niveau sûr. Ce mécanisme permet de prévenir les surpressions dangereuses qui pourraient endommager les équipements ou causer des accidents.
Composants clés

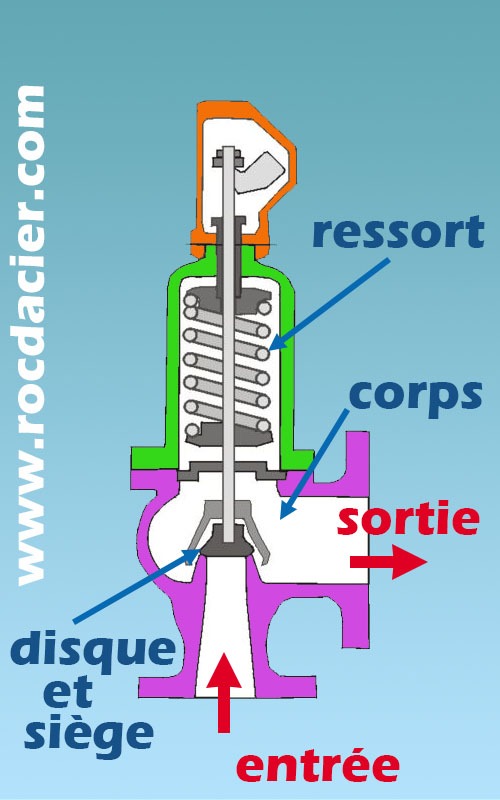

Une soupape de sûreté typique comprend plusieurs composants principaux :
- Corps de la soupape : C’est l’enveloppe extérieure qui contient les autres composants et assure la connexion avec le système de tuyauterie.
- Ressort : Le ressort exerce une force qui maintient la soupape fermée sous une pression normale.
- Siège : Le siège est la surface sur laquelle repose le disque ou le piston pour former un joint étanche.
- Disque ou piston : Cet élément mobile s’élève pour ouvrir la soupape lorsque la pression dépasse le seuil prédéfini.
- Tige : La tige relie le disque ou le piston au mécanisme de réglage et au ressort.
Autres composants utilisés en tuyauterie industrielle
En plus des soupapes de sécurité, plusieurs autres composants sont essentiels pour le bon fonctionnement des systèmes de tuyauterie industrielle :
Vannes d'arrèt
Les vannes d’arrêt sont utilisées pour contrôler le débit des fluides. Elles permettent de démarrer ou d’arrêter le flux, de réguler le débit et d’isoler des sections de la tuyauterie pour l’entretien ou les réparations.
Manomètres/détendeurs
Les manomètres sont des instruments de mesure de la pression des fluides dans les tuyaux. Ils sont essentiels pour surveiller les pressions et s’assurer que les systèmes fonctionnent dans les limites de sécurité.
Compensateurs de dilatation
Ces dispositifs absorbent les mouvements et les vibrations dans les systèmes de tuyauterie, causés par les variations de température ou de pression. Ils protègent les tuyaux et les joints contre les contraintes excessives.
Filtres
Les filtres sont utilisés pour éliminer les particules solides du fluide, assurant ainsi un flux propre et protégeant les équipements en aval contre les dommages.
Cette liste de composant est non exhaustive.

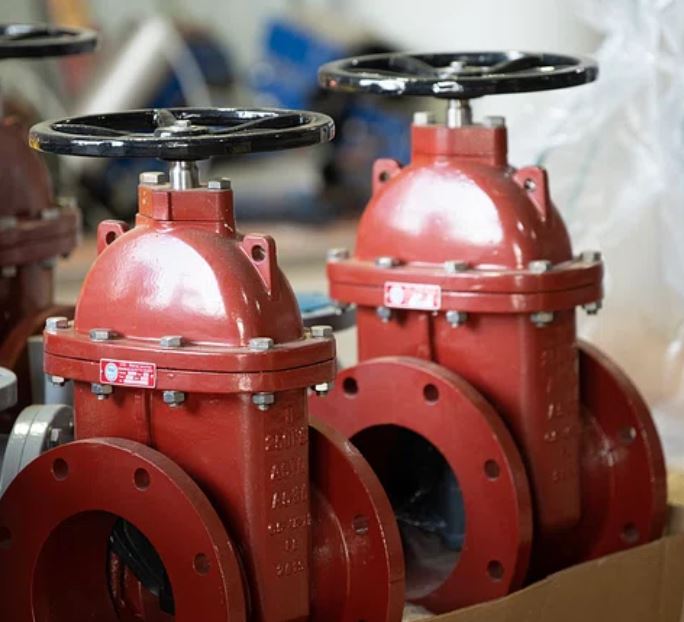

Vanne d’arrèt

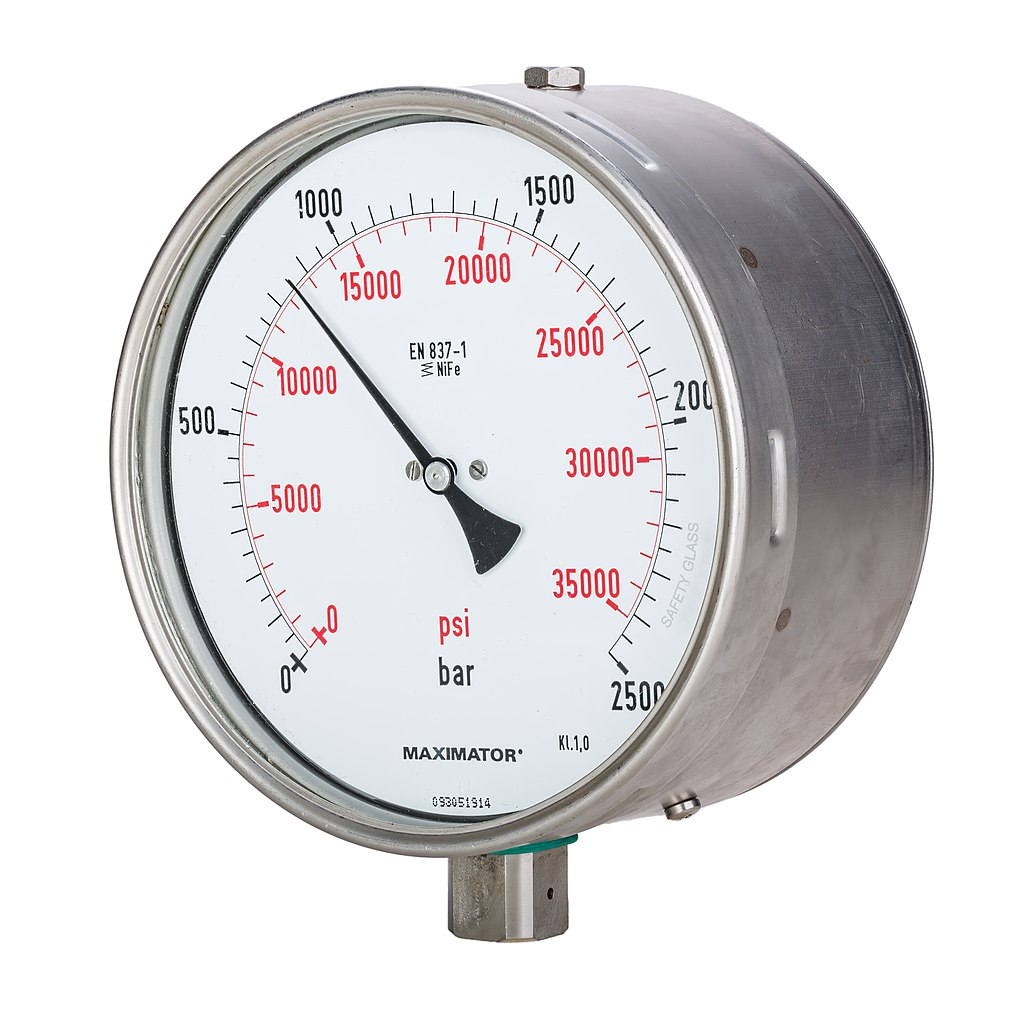

Manomètre
Conclusion
Nous vous conseillons de lire les cours de tuyauterie industrielle, notamment celle évoquant les composants ou de consulter le site de lsi-france si vous avez besoin de vous procurer des appareils de tuyauterie industrielle.
