Sujet BTS 2005 (ex ROC) Etude de cotation

Sujet

L’étude porte sur le calcul théorique des longueurs des tubes Ø88,9 x 2 (Rep.11) et Ø168,3 x 2 (Rep.3) du plan suivant.

Plan séparateur en inox
Plan séparateur en inox 2

1) Calculer la hauteur totale intérieure H

Calculer la hauteur totale intérieure H des fonds GRC, DN 700, e=3 NF E 81-102, (Rep.4) et (Rep.10)

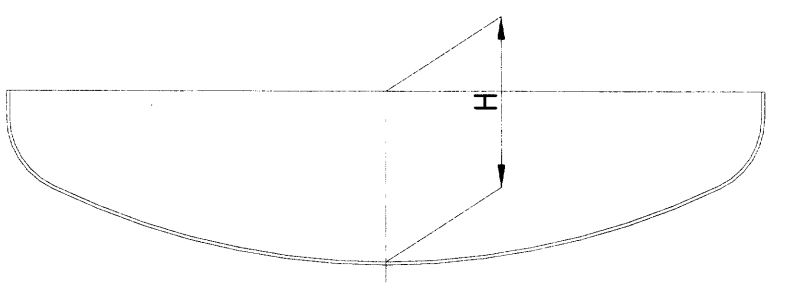

Plan du fond bombé

2) Calculer les flèches F1 et F2

Calculer les flèches F1 et F2 des fonds (Rep.10) et (Rep.4). Ces flèches sont relatives à la peau intérieure des fonds par rapport aux diamètres extérieurs des tubes (Rep.11) et (Rep.3)

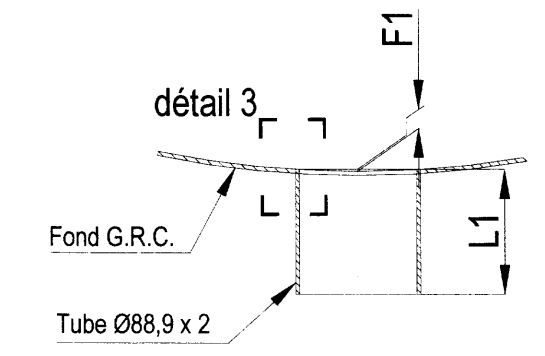

plan3

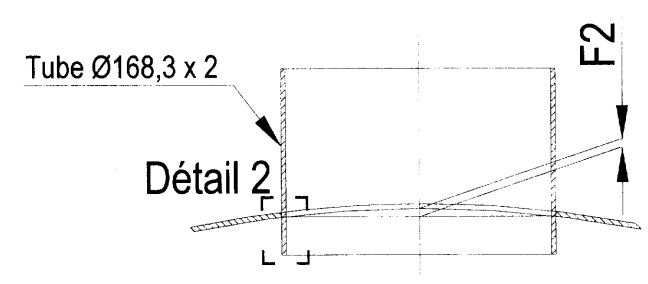

plan

3) Calculer la longueur L1 du tube Ø88,9 x 2 (Rep.11)

Calculer la longueur L1 (schém ci-dessus) du tube Ø88,9 x 2 (Rep.11)

4) Calculer la cote de positionnement P du tube (Rep.3)

Calculer la cote de positionnement P du tube (Rep.3), Ø168,3 x2, par rapport à la face de raccordement du fond GRX (Rep.4)

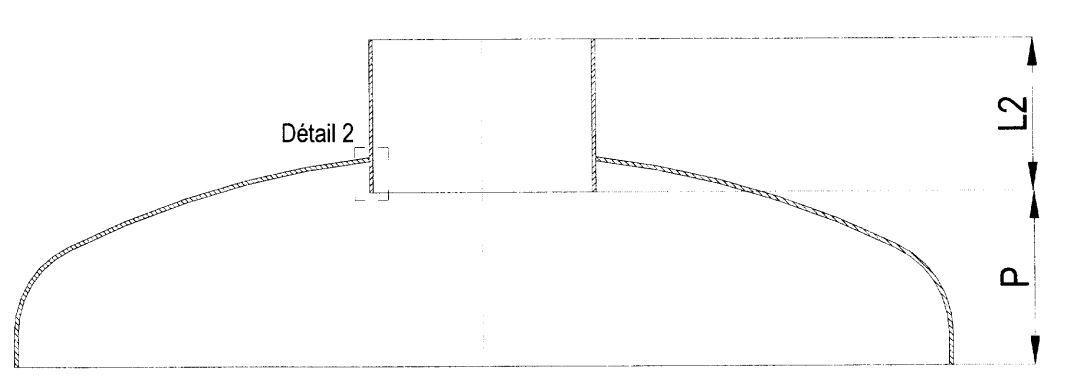

Fond bombé GRC

5) Calculer la longueur L2 du tube Ø168,3x 2 (Rep.3)

 Calculer la longueur L2 du tube Ø168,3x 2 (Rep.3) (voir plan ci-dessus)

jeux-soudage

Documents techniques

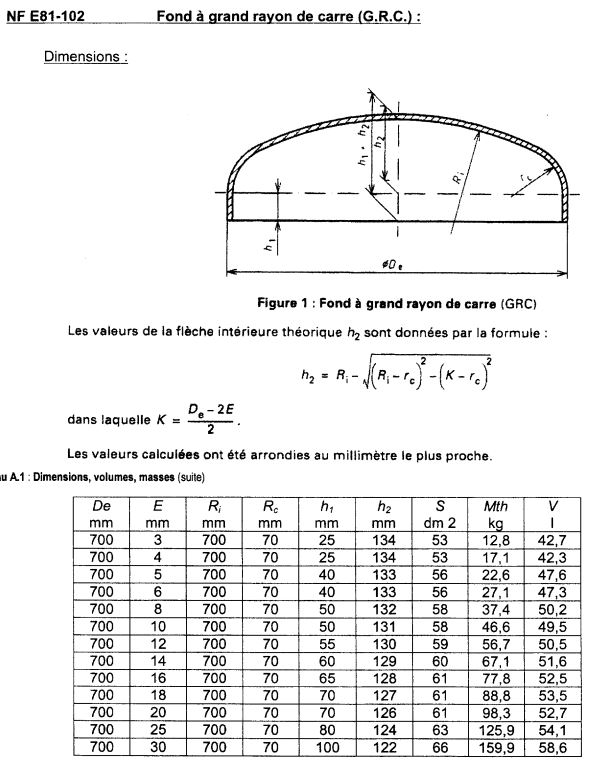

Données fond bombé GRC

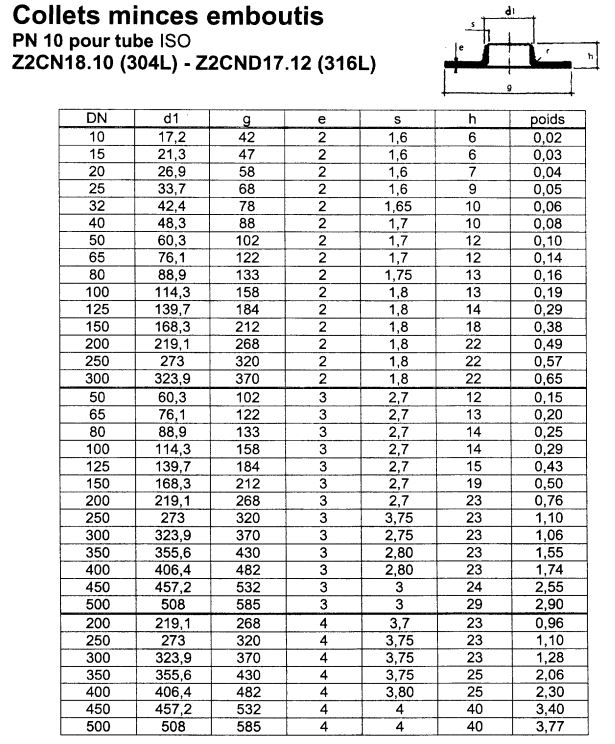

Collets emboutis PN10
