Sujet BTS ROC (ex 2008) Préparation d’une production

  • 24
  •
  •
  •
    24
    Partages

Présentation

Sujet prévu sur une durée de 1h30 initialement en 2008.

Vous êtes préparateur dans une entreprise de mécano soudure. Vous êtes chargé d’étudier la fabrication des repères 03 et 04 du plan U52 002

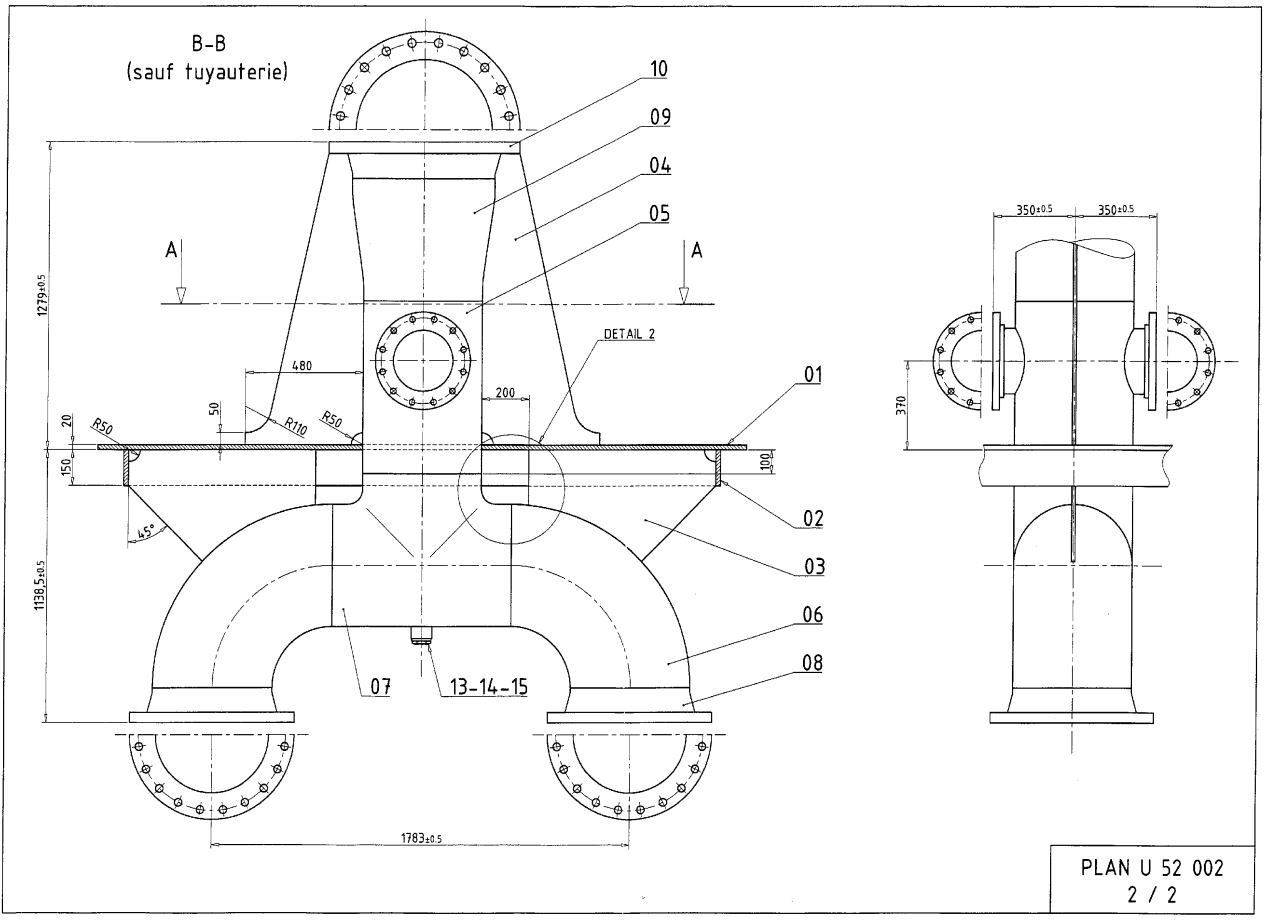

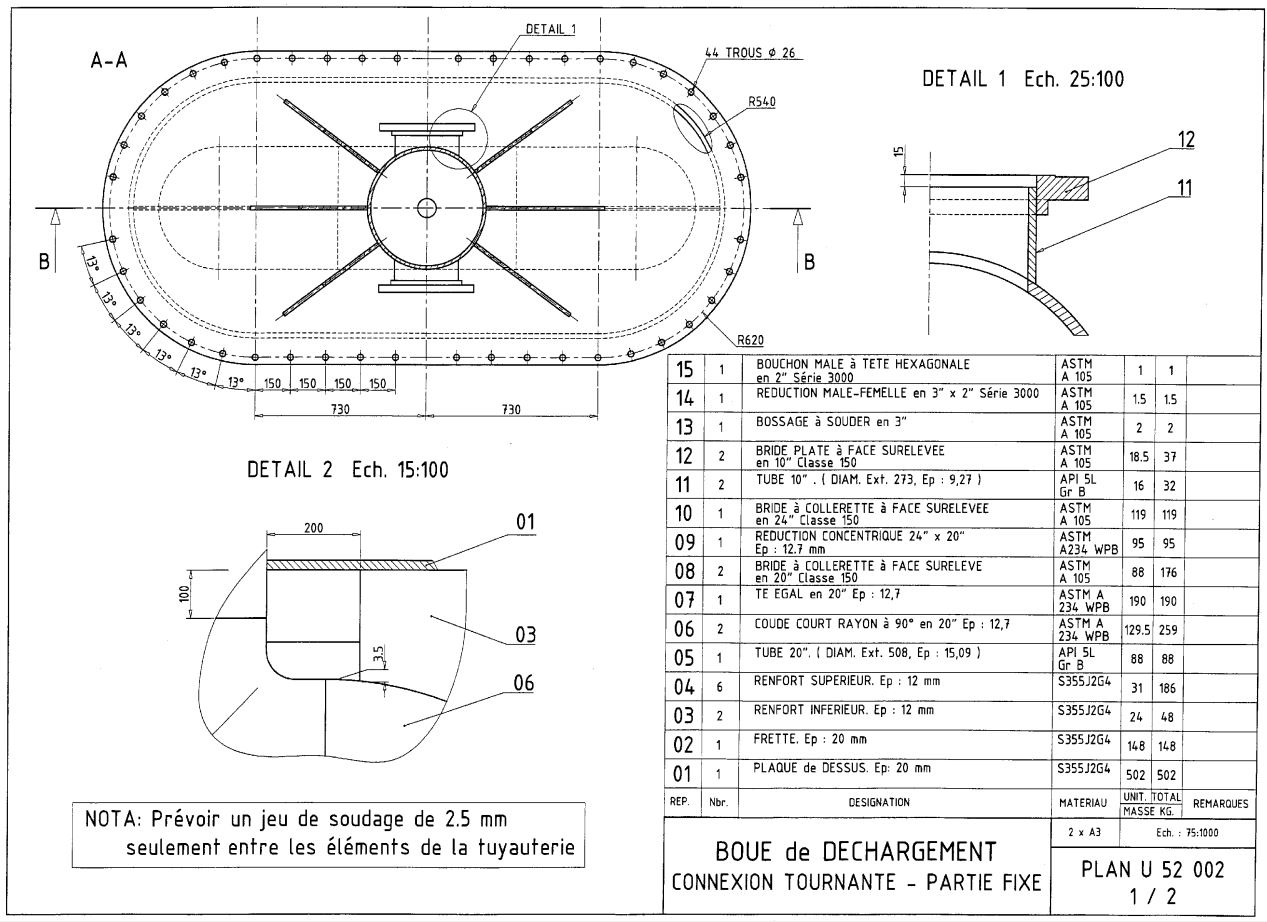

Plan bouée de déchargement
Plan bouée de déchargement

Travail demandé

1) Rechercher les cotes nécessaires du Rep. 03 permettant d’établir la mise en tôle, le bon de commande matière et la programmation du découpage sur banc d’oxycoupage CN. Détaillez vos calculs et votre démarche.

2) Rechercher la longueur finie du Rep.05 permettant le débit et le bon de commande matière. Détaillez vos calculs et votre démarche.

NOTA: On entends par longueur finie la longueur du tube débité et les usinages de joints exécutés.



Documents techniques pour élaborer les calculs

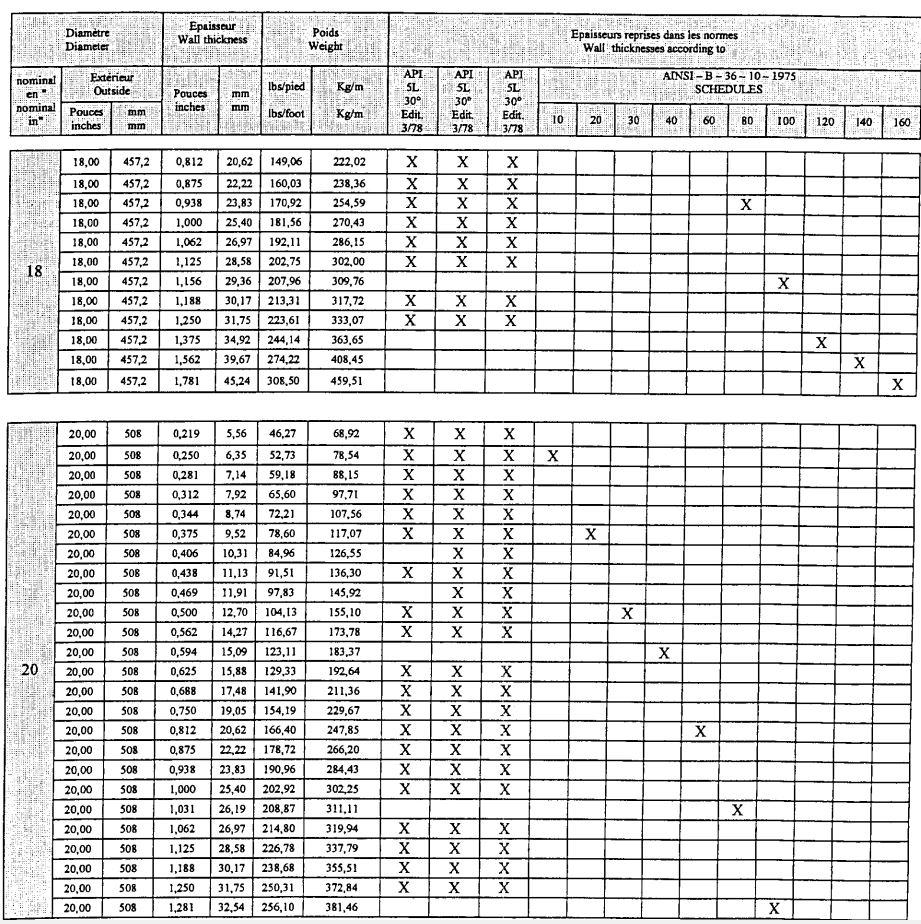

Dimensions et poids des tubes de conduites suivant normes US ANSI B 36-10-1975

Caractèristiques de tubes de conduites

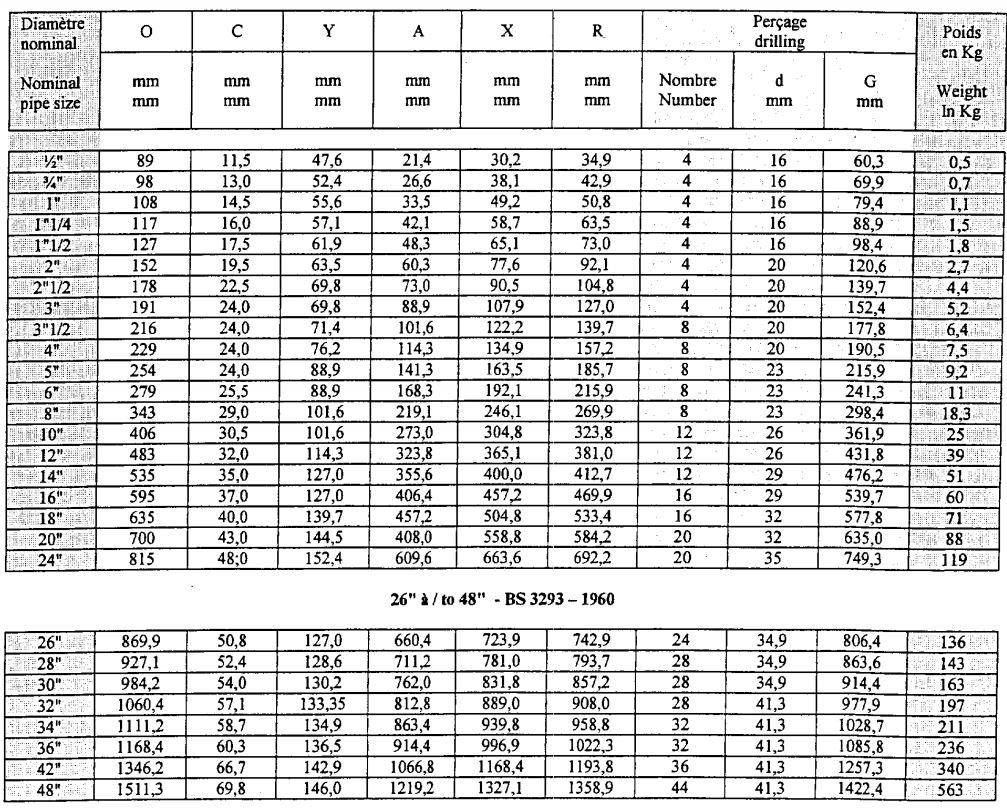

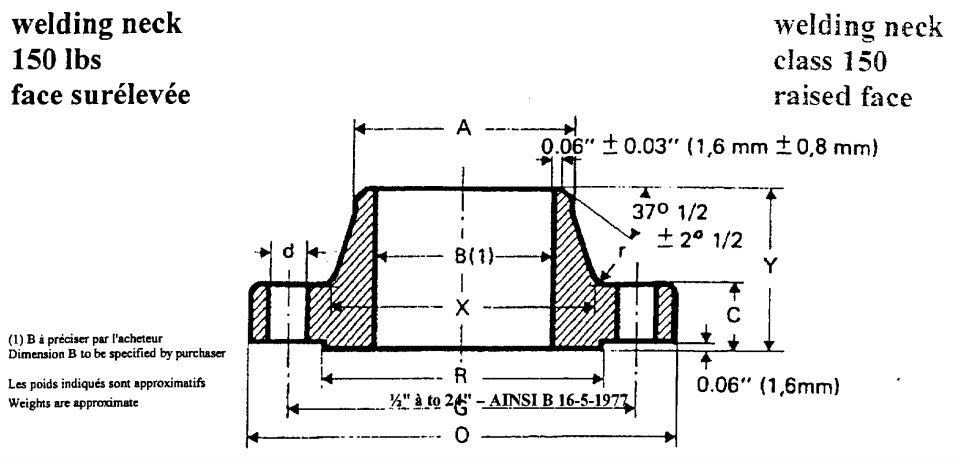

Caractéristiques des brides à souder - ANSI B 16-5-1977

Caracteristiques raccords a souder-
Caracteristiques raccords a souder

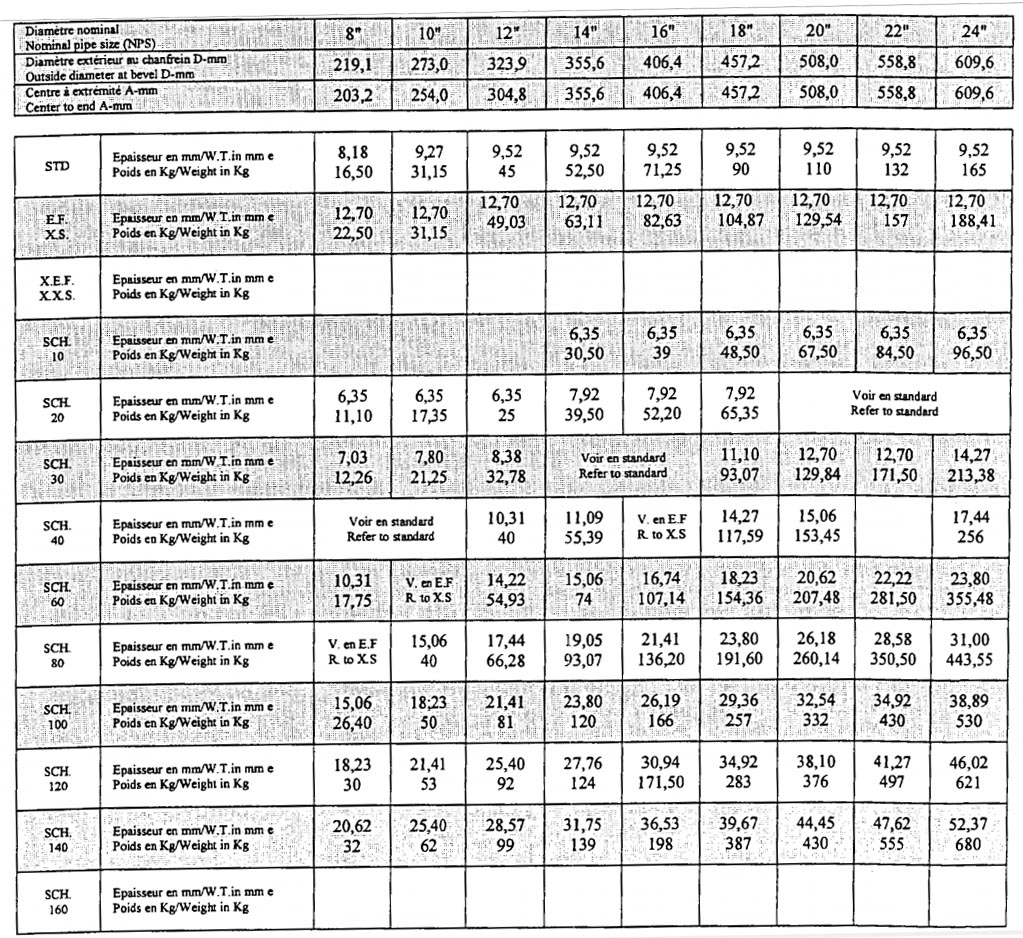

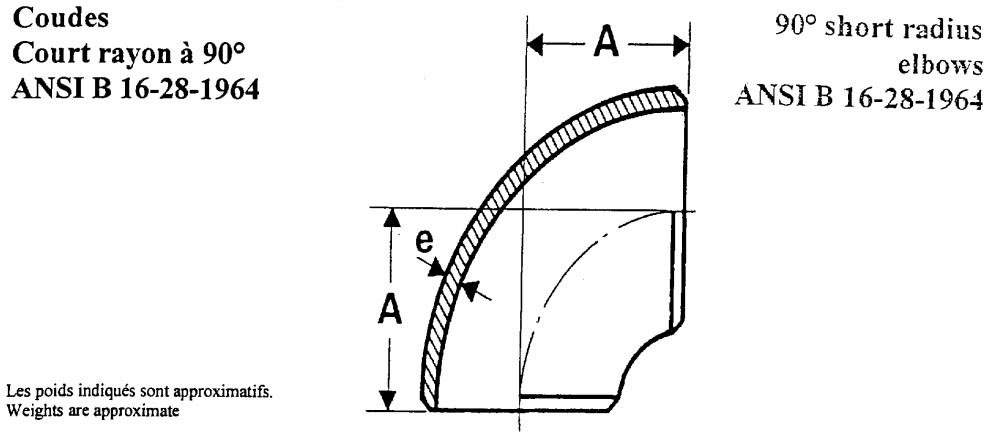

Caractéristiques des coudes à souder à 90° et rayon court - ANSI B 16-28-1964

Caracteristiques coudes a souder 90 rayon court
Caracteristiques coudes a souder 90 rayon court

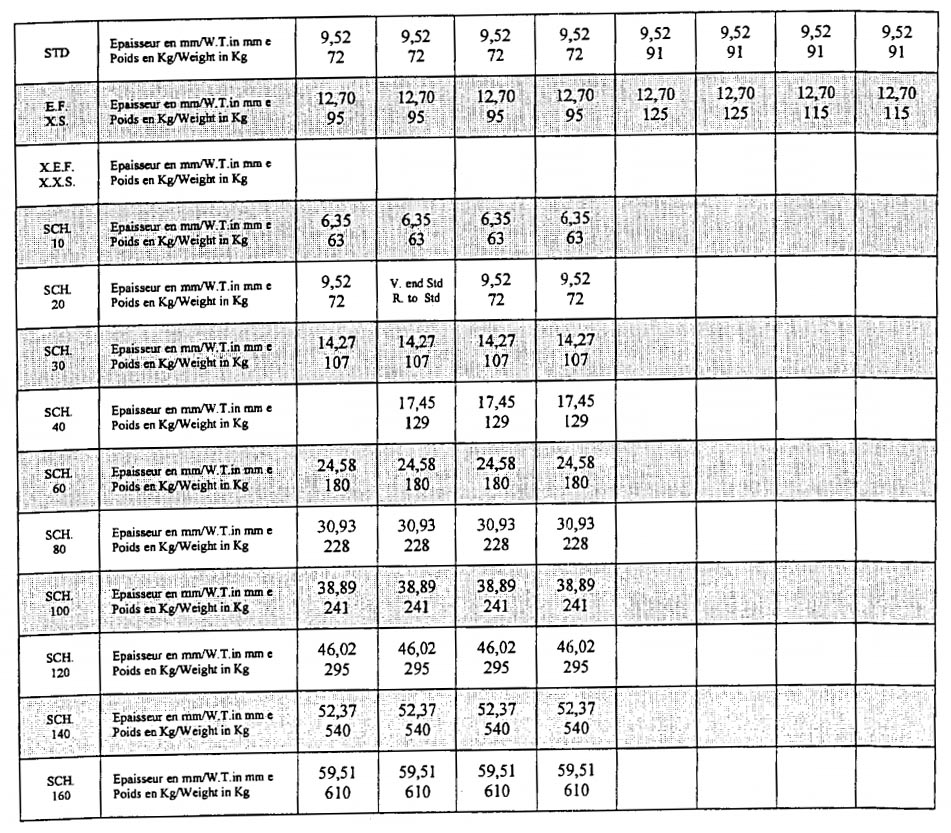

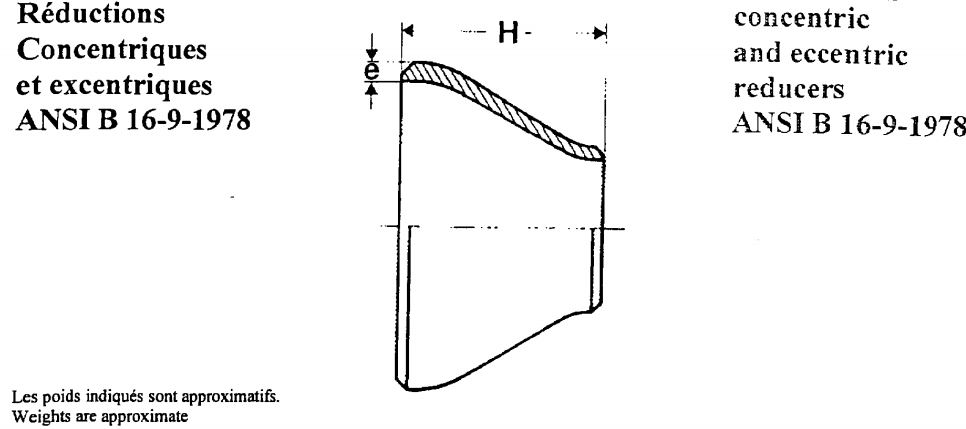

Caractéristiques des réductions concentriques et excentriques - ANSI B 16-9-1978

Caracteristiques réductions concentriques et excentriques
reduction-concentrique-a-souder

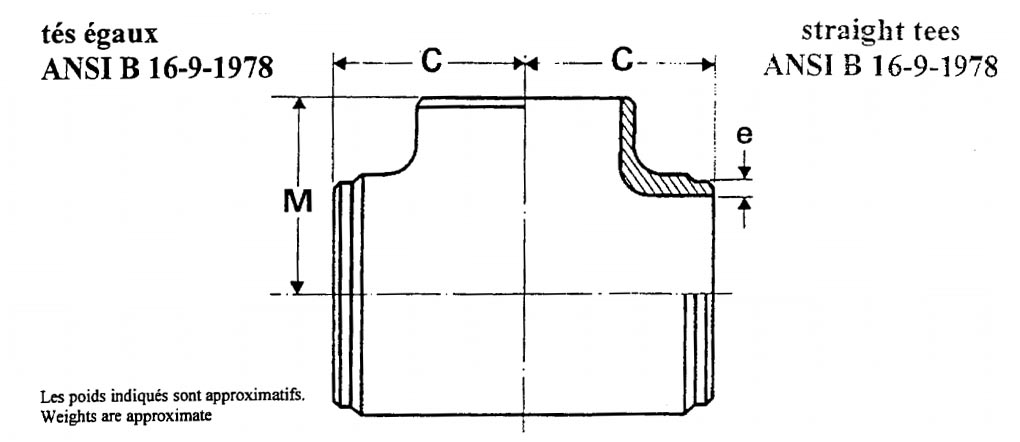

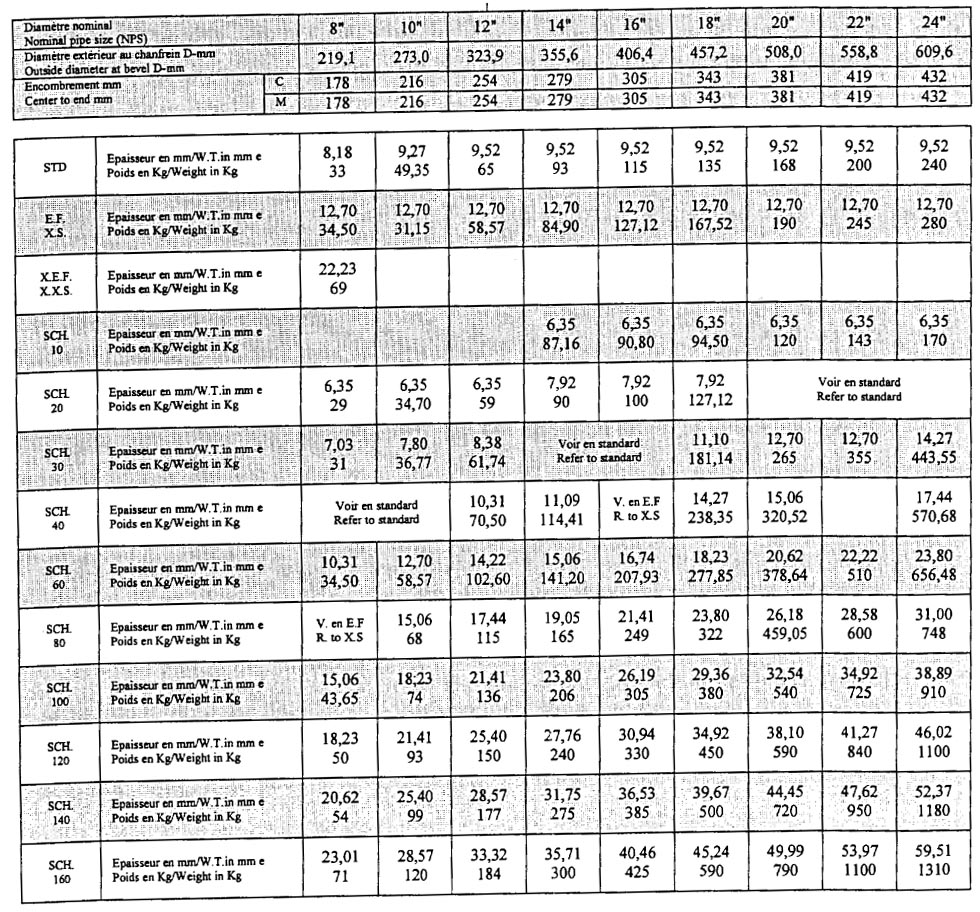

Caractéristiques des tés égaux - ANSI B 16-9-1978

Té à souder
Té à souder

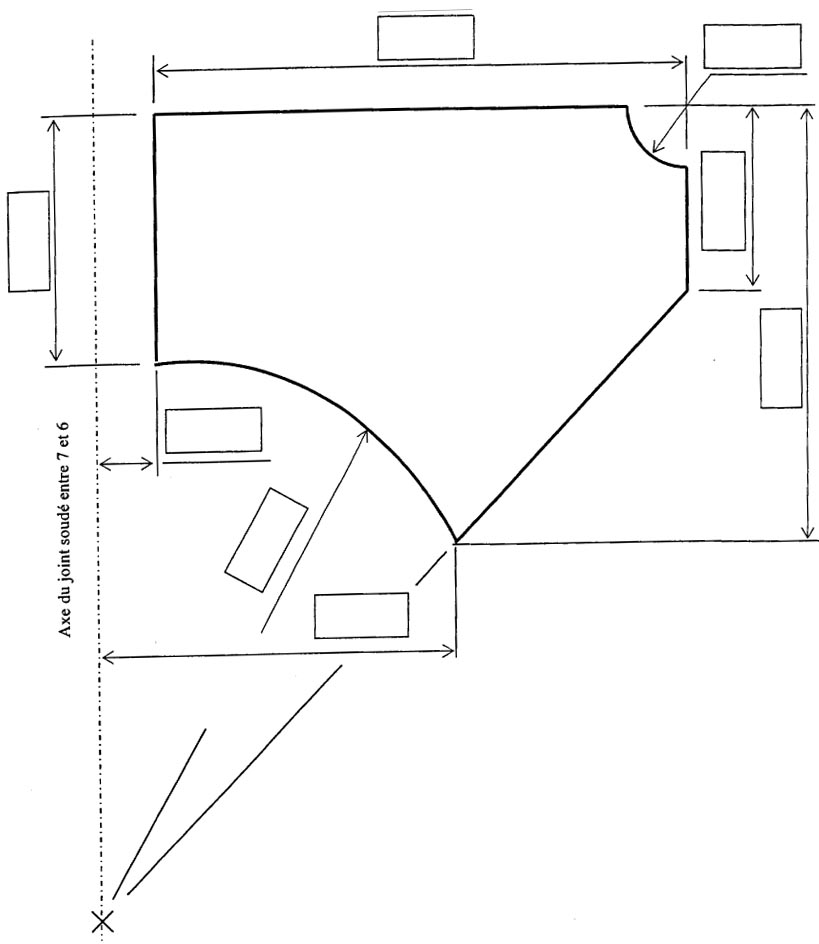

Croquis et cotation du Rep.03 (croquis non à l'échelle)

croquis-a-remplir

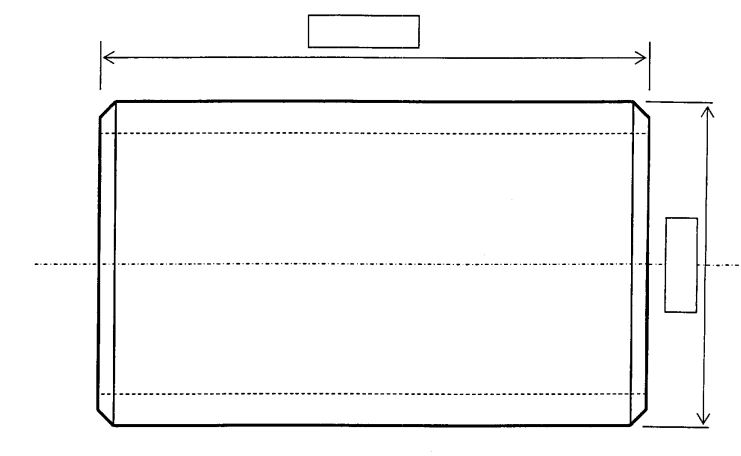

Croquis et cotation du Rep.05 (croquis non à l'échelle)

croquis-a-remplir-2
  •
