Sujet BTS (ex ROC 2008) Préparation du travail – calculs de temps

Présentation

Sujet prévu sur une durée de 1h30 initialement en 2008.

En tant que préparateur, vous devez étudier le Rep.04 du plan U52 002

Plan bouée de déchargement
Plan bouée de déchargement

Travail demandé

1) Rechercher la meilleure mise en tôle des 6 Rep.04 (sans imbrication) pour établir le bon de commande matière et la programmation du découpage sur banc d’oxycoupage CN.

Le choix de la mise en tôle se fera seulement par rapport à l’économie de matière totale (%chutes le plus faible) et sur les capacités de la machine d’oxycoupage. On prendra un écart entre le bord de la tôle et le entre les pièces de 10 mm mini. Pour les calculs de mise en tôle, assimiler la pièce à un rectangle circonscrit. Les formats de tôle disponibles sont 1250×2500 et 1500×3000.

Toute la démarche devra être proposée par écrit.

2) Rechercher le temps pour oxycouper les 6 pièces Rep.04.

Votre étude de temps est à établir en fonction du choix de mise en tôle fait précédemment et des capacités optimum de la table de découpage (sens de placement de la tôle et nombre de chalumeaux utilisés simultanément).

Vous négligerez les déplacements d’entrée et de sortie de coupe. Toute la démarche devra être a nouveau proposée par écrit.

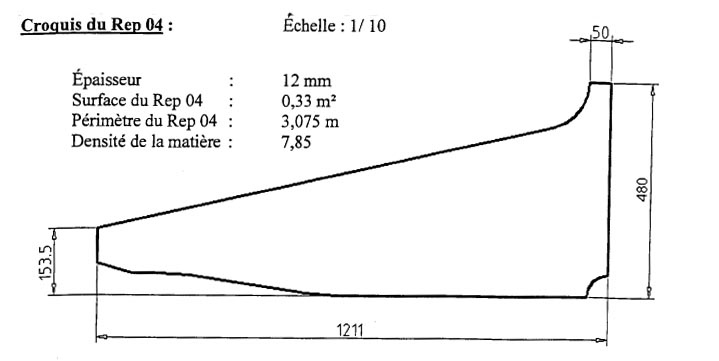

rep-04

Documents techniques utiles aux problèmes

Banc de découpe thermique (BD2)

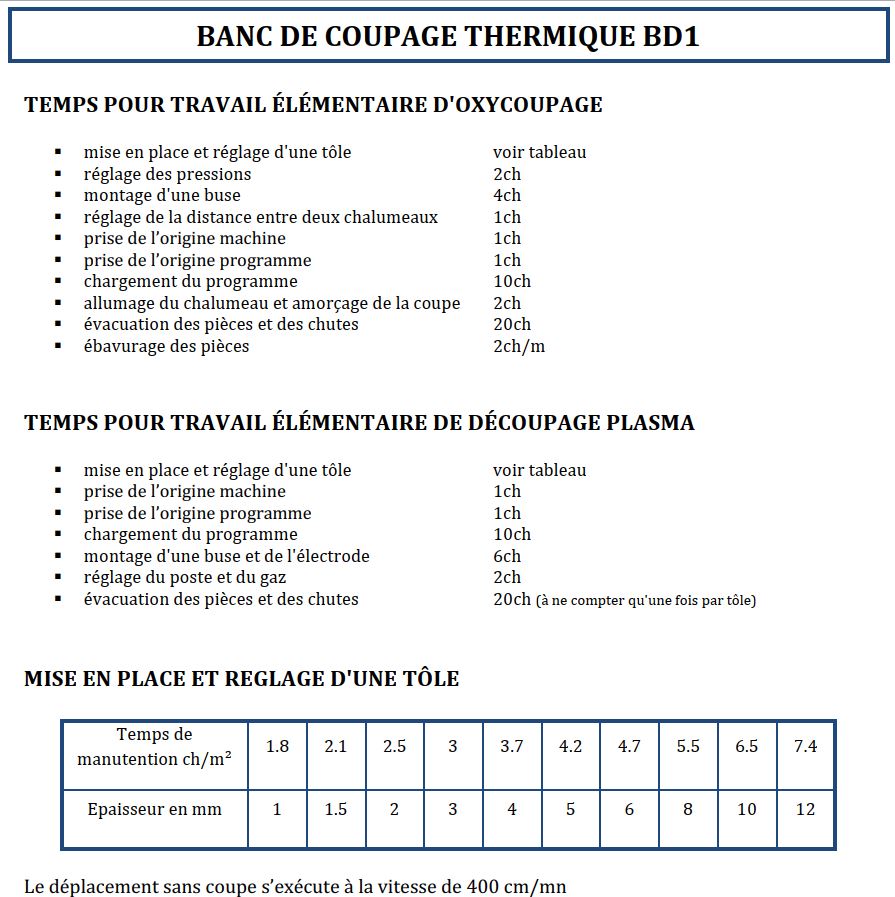

Calculer les temps d'oxycoupage

Tableau des paramètres de coupe pour l'oxycoupage

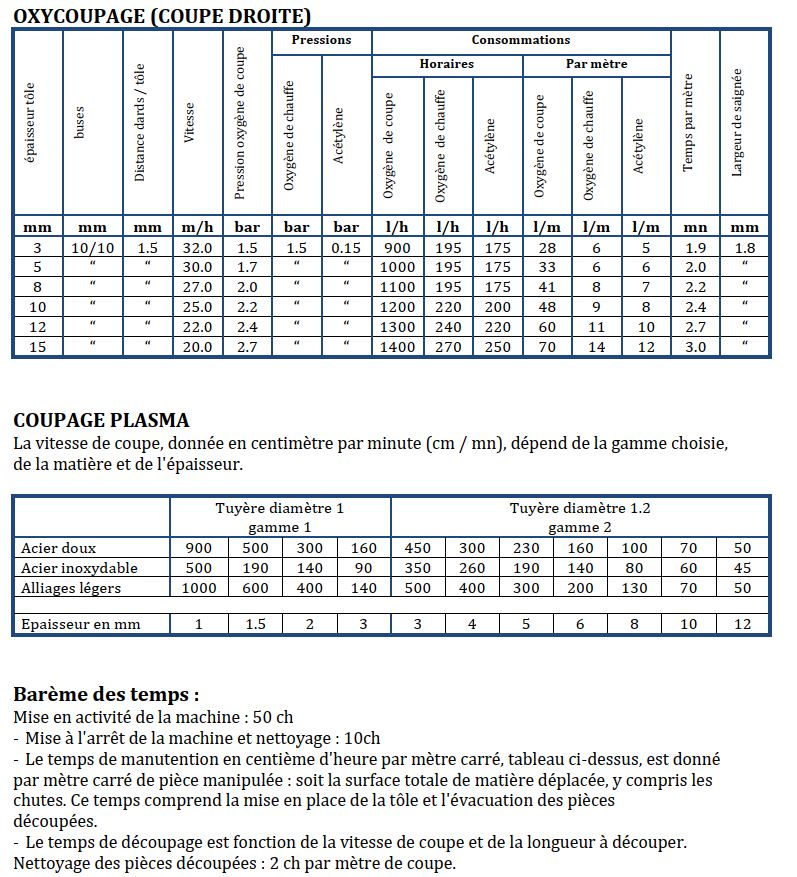

Temps de découpe oxycoupage et plasma

Mise en tôle du Rep.04

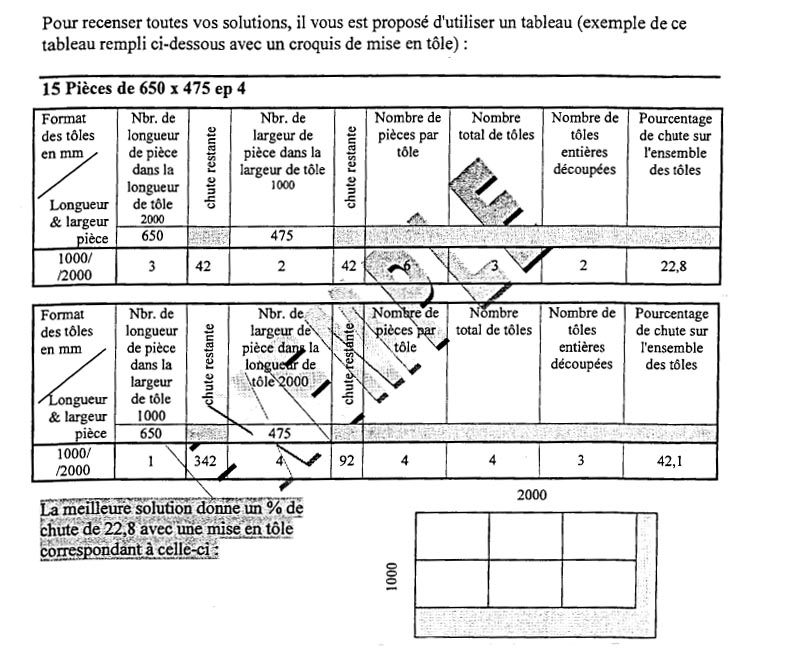

Exemple de mise en tôle

Mise en tôle Rep.04 que vous proposez en 1250x2500

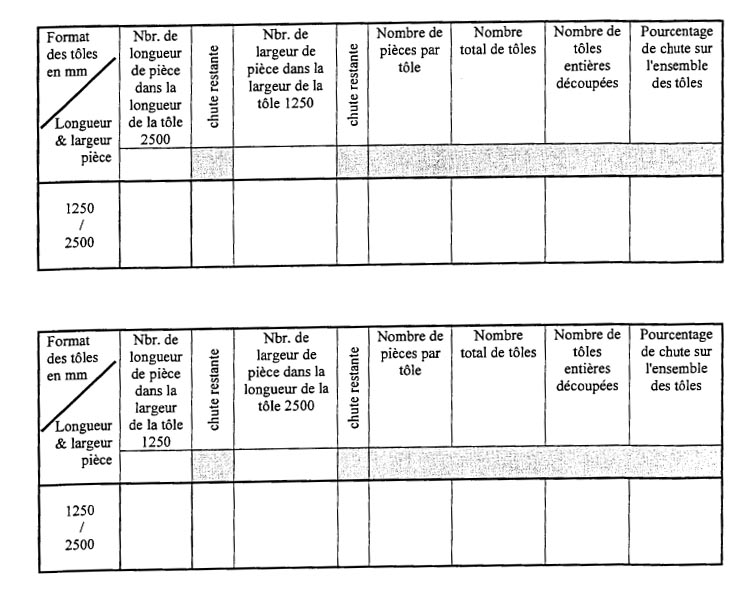

Mise en tôle 1250 x 2500

Mise en tôle Rep.04 que vous proposez en 1500x3000

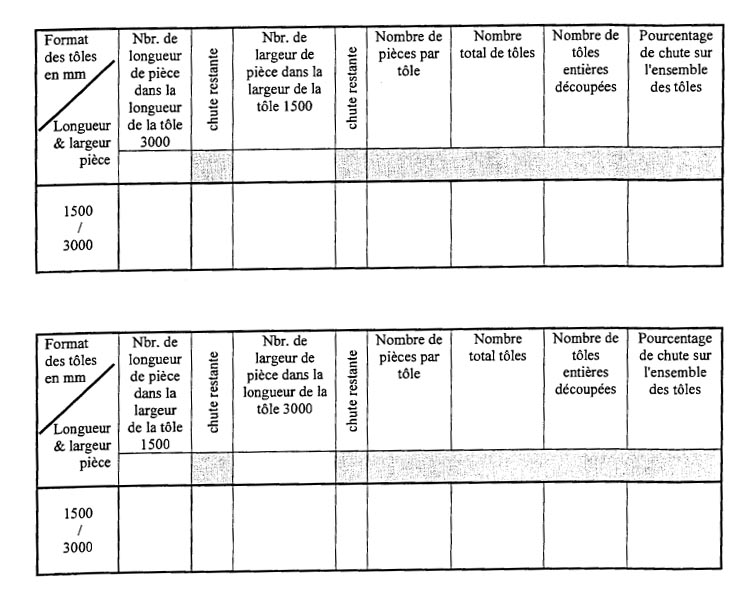

Mise en tôle 1500 x 3000

Calcul des temps d'oxycoupage orientation 1

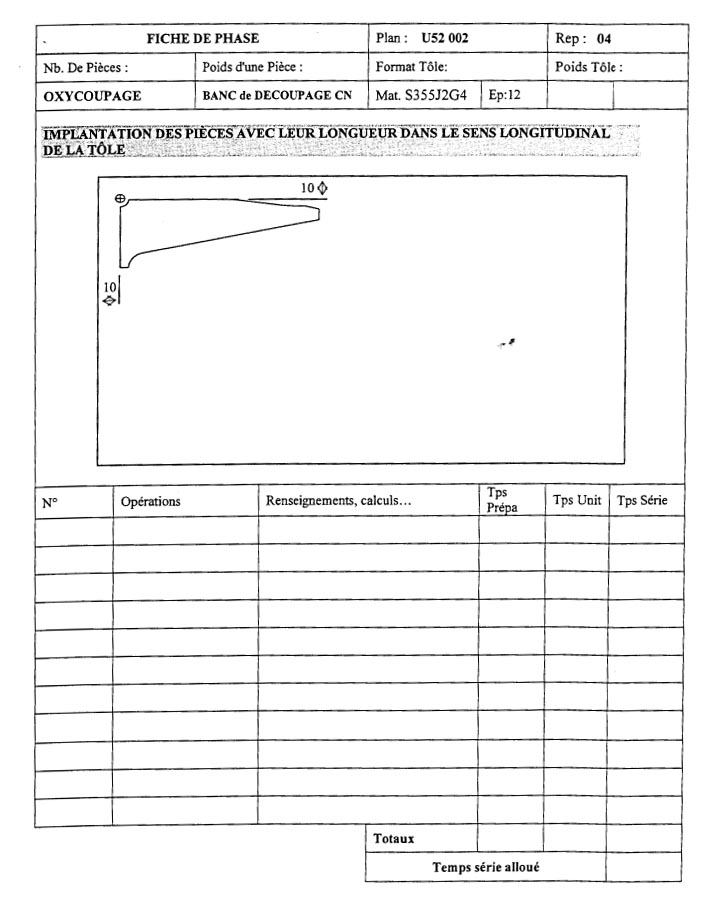

Mise en tole économique

Calcul des temps d'oxycoupage orientation 2

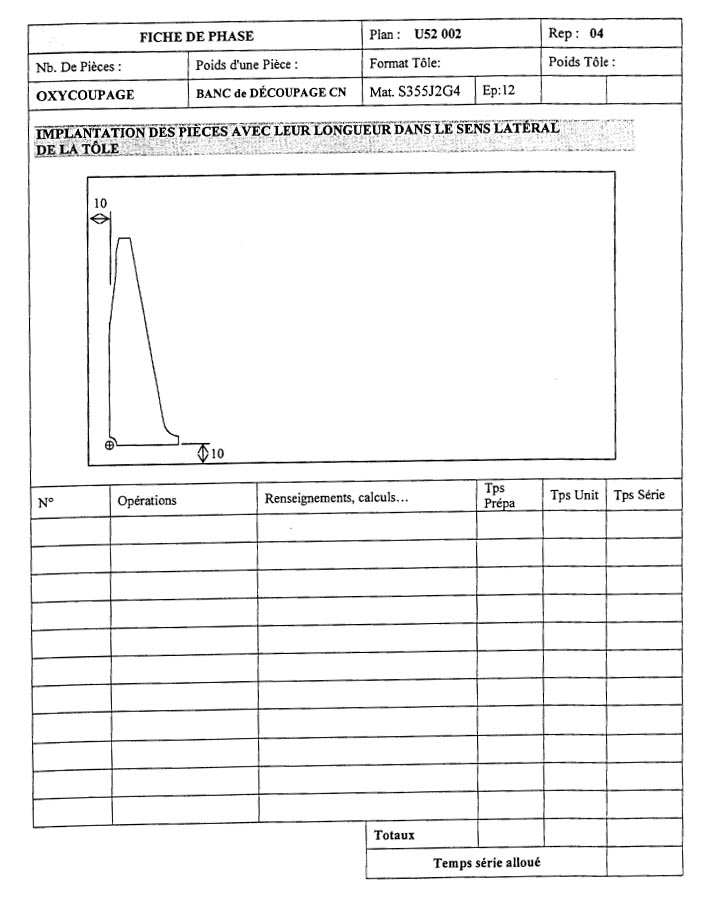

Mise en tole économique 2
