DMOS et QMOS, rédaction d’un cahier de soudage

  •
  •
  •
  •
  •

Ce nouveau cours explique la QMOS. Voici l’avant-dernier cours du dernier chapitre du livre de soudage de JEAN MATON. Il suit le cours sur la qualification des soudeurs

11.2 ELABORATION D’UN CAHIER DE SOUDAGE (QMOS)

Sommaire:

  • 11.2.1 Le DMOS
  • 11.2.2 La QMOS
  • Un cahier de soudage est un document technique préparatoire d’une fabrication soudée comportant :
    Chaque descriptif technique de soudage ( D.M.O.S ) correspondant à chaque configuration d’assemblage rencontrée sur la fabrication avec un croquis représentatif de la préparation et de la disposition des passes.

    • La récapitulation de toute les fiches avec date des révisions
    • Le récapitulatif des Q.M.O.S pour chaque fiche de soudage
    • Le récapitulatif des nuances normalisées des métaux de base utilisés avec caractéristiques mécaniques et chimiques.
    • Le récapitulatif des métaux d’apport utilisés avec normalisation caractéristiques mécaniques et chimiques
    • Le repérage de toutes les soudures sur un plan de fabrication.

    La constitution d’un cahier de soudage est un travail délicat réalisé par un coordinateur en soudage ayant des connaissances spécifiques en soudage et devant avoir au moins la qualification en référence avec la norme EN ISO 14731 ( spécialiste européen en soudage EWS ou un ingénieur européen en soudage EWE ).

    Le coordinateur en soudage doit être en mesure de donner au personnel exécutant des indications précises concernant le mode opératoire de soudage et tous les détails d’exécution.

    Il doit pouvoir s’assurer de l’exécution et du contrôle des travaux. Il doit connaître la procédure à suivre lorsqu’une anomalie est constatée. Il doit disposer d’un pouvoir suffisant pour intervenir immédiatement et de façon efficace.

    Le cahier de soudage doit reprendre le nom du coordinateur en soudage, ainsi que ses attributions et la description de sa fonction.

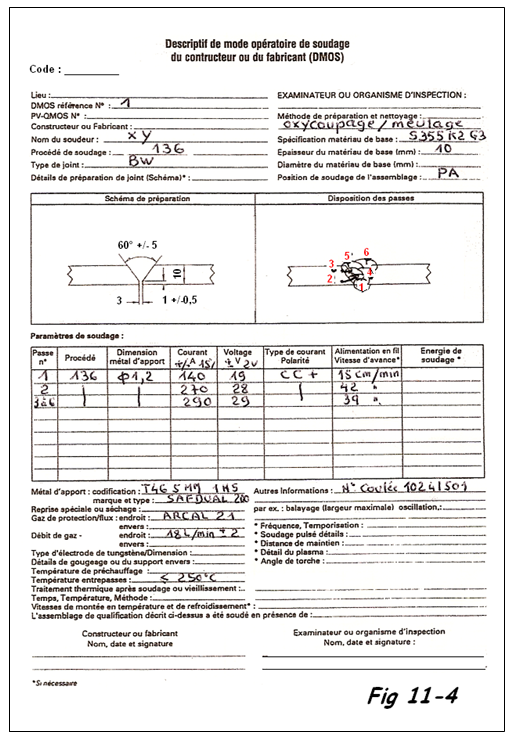

    Exemple de DMOS
    Exemple de DMOS

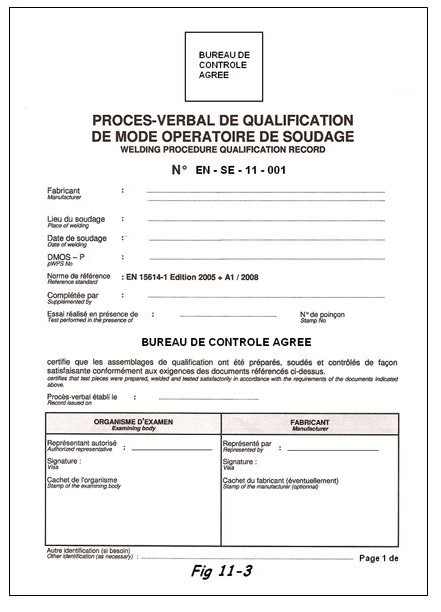

    Exemple de PVQMOS
    Exemple de PV de QMOS

    11.2.1 Le DMOS (Descriptif de Mode Opératoire de Soudage)EN ISO 15601-1 et EN 288-3

    Il peut être identique à la Fig 11-1 ayant servi à la qualification d’un soudeur ou ressembler à la Fig 11-4. Il est aussi appelé D.M.O.S définitif et il permettra de réaliser le Q.M.O.S (Fig 11-5) correspondant.

    11.2.2 La QMOS (Qualification de Mode Opératoire de Soudage)


    Exemple de DMOS
    Exemple de DMOS

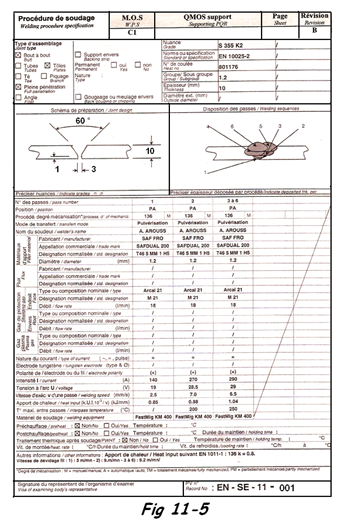

    Toute opération de soudage par fusion sur un acier utilisé pour la fabrication d’un appareil à pression doit être qualifié par un mode opératoire de soudage correspondant à la norme EN ISO 15614-1 (Fig 11-5).
    On n’impose pas tel ou tel procédé de soudage, mais des résultats compatibles avec un cahier des charges donné. D’où la nécessité, en amont de la fabrication, de vérifier la pertinence des procédés de soudage choisi => C’est la phase de qualification. On définira notamment le choix du ou des procédés de soudage, de la position de soudage de base et métaux d’apport, les gaz de soudage, etc ….
    Documents à joindre: PV de qualification D.M.O.S (organisme d’examen + fabricant); Assemblage de qualification et rapport d’exécution; résultats des contrôles, examens et essais.

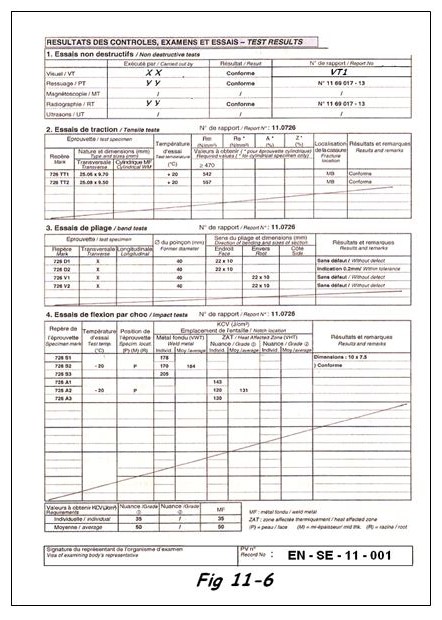

    Exemple de Procès Verbal de contrôle de QMOS
    Exemple de PV de contrôle de QMOS

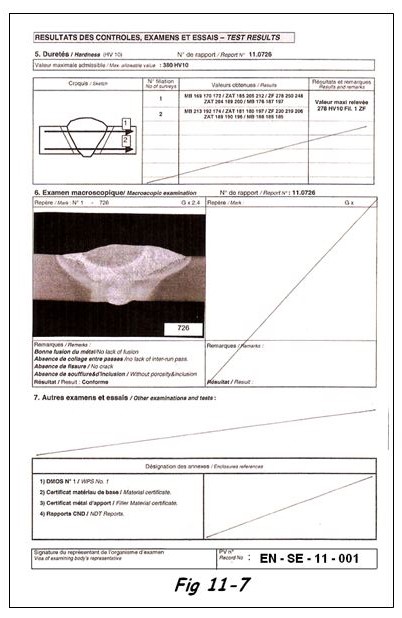

    Exemple de Procès Verbal de contrôle de QMOS
    Exemple de PV de contrôle de QMOS 2

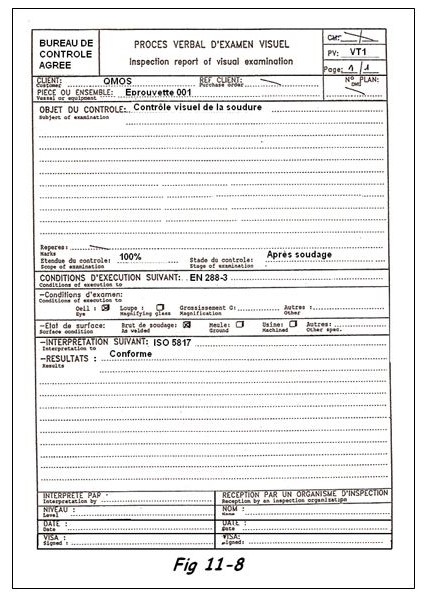

    Exemple de Procès Verbal d’examen visuel
    Exemple de PV d’examen visuel

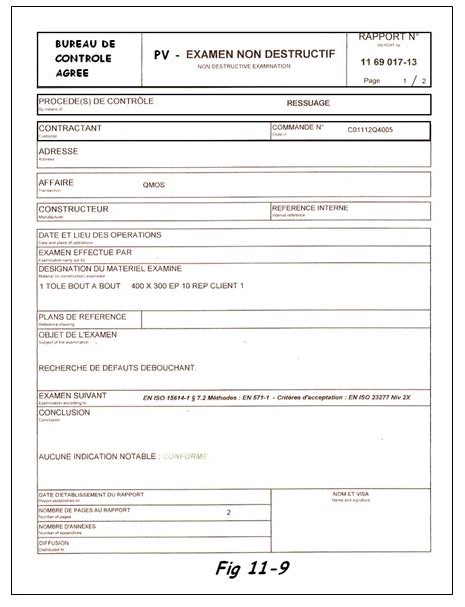

    Exemple de Procès Verbal d’examen non destructif
    Exemple de PV d’examen non detructif

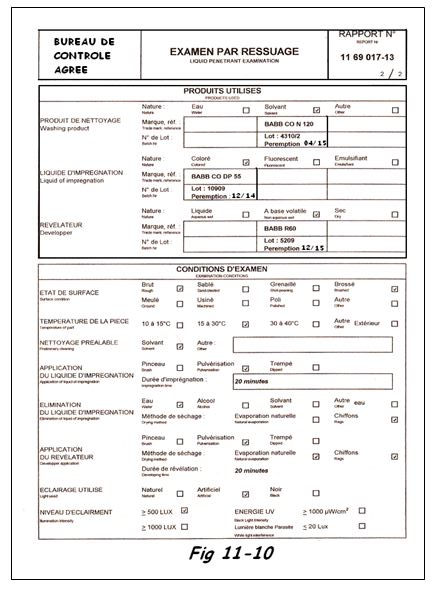

    Exemple de Procès Verbal d’examen par ressuage
    Exemple de PV d’examen par ressuage

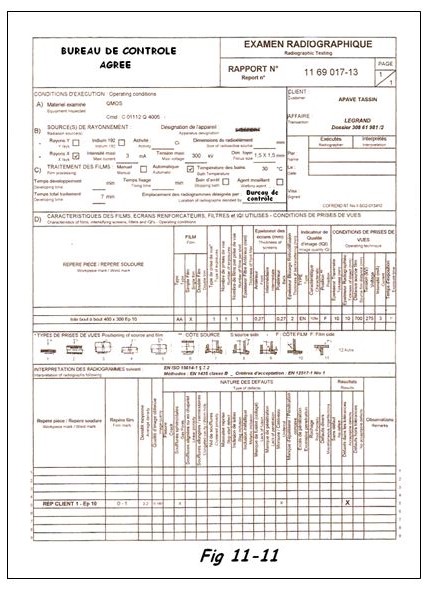

    Exemple de Procès Verbal d’examen radiographique
    Exemple de PV d’examen radiographique

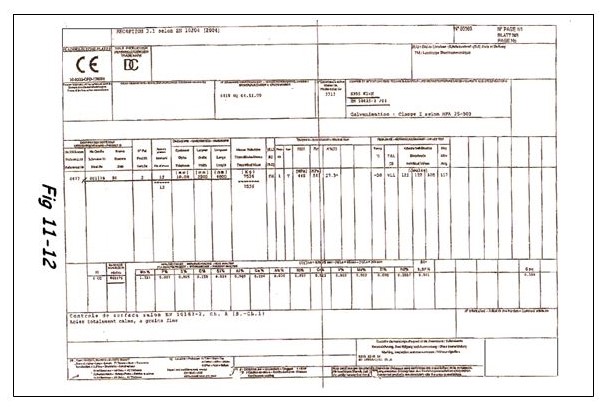

    Exemple de CCPU ou certificat matière
    Exemple de CCPU ou certificat matière

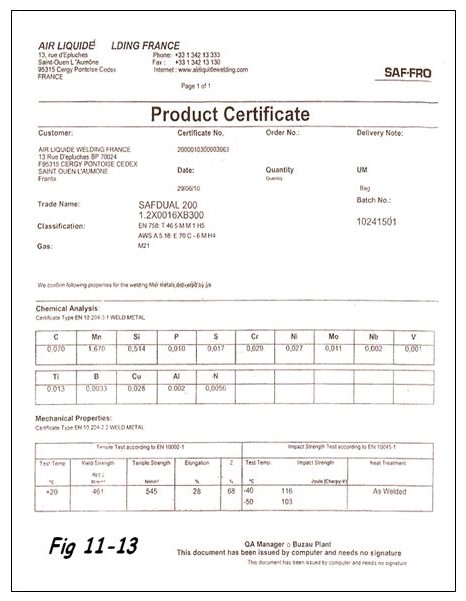

    Exemple de CCPU pour métal d’apport
    Exemple certificat matière pour métal d’apport

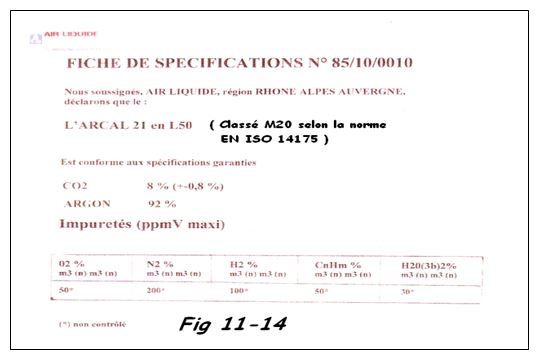

    Exemple de spécifications du gaz de soudage
    Exemple de spécifications du gaz de soudage

    Ceci est le dernier chapitre du livre de soudage de JEAN MATON. Il suit le cours sur la qualification des soudeurs

    •
    •
    •
    •
    •
