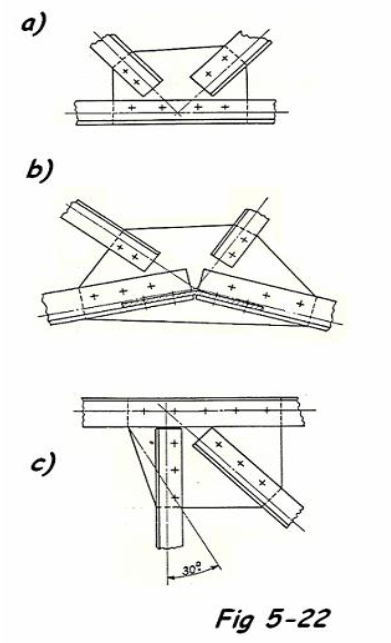

5.6.5 Rivures d’étanchéité


Du paragraphe 3.8.5 nous pouvons déterminer l’épaisseur de la tôle d’un récipient sous pression. Nous savons également que le coefficient d’affaiblissement de joint
1595


On peut choisir z parmi les valeurs ci-dessous :

- Rivures à simple recouvrement:
1 rangée de rivets z = 0,6
2 rangées de rivets z = 0,68
3 ‘’ ‘’ ‘’ z = 0,73

Attention, ce type de rivure à simple recouvrement provoque la déformation des tôles. Il y a donc toujours lieu de privilégier une conception comme indiqué à la Fig. 5-17.

- Rivures à double recouvrement:
Epaisseur du double recouvrement e’ = 0,7 x ev
Diamètre approximatif des rivets : d = 0,7 x( ev + e’) .

1 rangée de rivets z = 0,65
2 rangées de rivets z = 0,72
3 ‘’ ‘’ ‘’ z = 0,85

Le pas ( a) est pris entre les valeurs suivantes : 2,5. d < a < 3,5 . d
La distance entre 2 rangées sera prise > à 0,75 . a , mais inférieure à 1 x a. Les distances des rivets au
bord des tôles seront de 1,5 à 2 .d. Afin d’obtenir un assemblage aussi sûr au point de vue résistance de
la tôle, qu’au point de vue résistance des rivets, il faut que :

1596


Notons que les rivures sont, actuellement, pratiquement abandonnées au profit de la soudure.
