6.3 MOMENT QUADRATIQUE D’UNE SURFACE PLANE PAR RAPPORT A UN AXE SITUE DANS SON PLAN


Le calcul d’un moment quadratique (appelé également moment d’inertie), fait appel à des notions mathématiques que nous avons voulu sortir du cadre de cet ouvrage. Aussi, nous nous contenterons de donner des définitions ainsi que les relations permettant la détermination des moments quadratiques de quelques surfaces planes usuelles.
1629


6.3.1 Définitions


Supposons une surface S et un repère orthonormé
1630
de son plan. Considérons un élément très petit entourant un point ( M ) et désignons par
1631
sa surface et par dy sa distance à OX.

a) On appelle moment quadratique ou moment d’inertie de l’élément
1633
par rapport à O X, le produit
1632
. dy²
b) On appelle moment quadratique ou moment d’inertie de la surface ( S ) par rapport à O X, la somme des moments quadratiques par rapport à ce même axe, de tous les éléments.

1634


Cette somme de produits est du quatrième degré, le moment quadratique ( ou d’inertie ) s’exprime généralement en cm4 et il est toujours positif

6.3.2 Théorème de HUYGENS ( Géomètre et Astronome hollandais 1629 – 1695 )

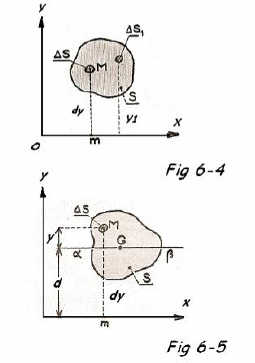

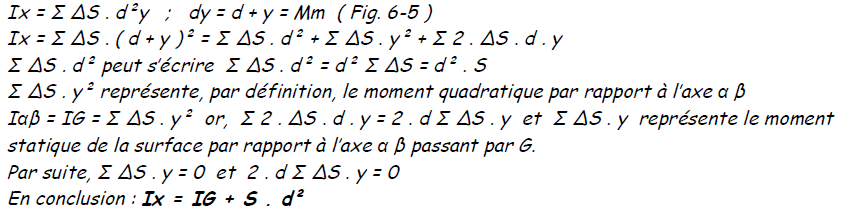

Le moment quadratique d’une surface plane ( S ) Fig. 6-5,par rapport à un axe quelconque ( exemple O X ) et située dans son plan est égal au moment quadratique de cette surface par rapport à un axe parallèle au premier ( exemple
1635
) passant par G ( centre de gravité ), augmenté du produit de l’aire de la surface ( S ) par le carré de la distance ( d ) des axes.

1636


6.3.3 Application au rectangle



Le rectangle est une figure fondamentale de la RDM. On le rencontre souvent comme section d’une poutre en bois ou en figure composée en construction métallique ( profilés I, U, L, T, … )

1637

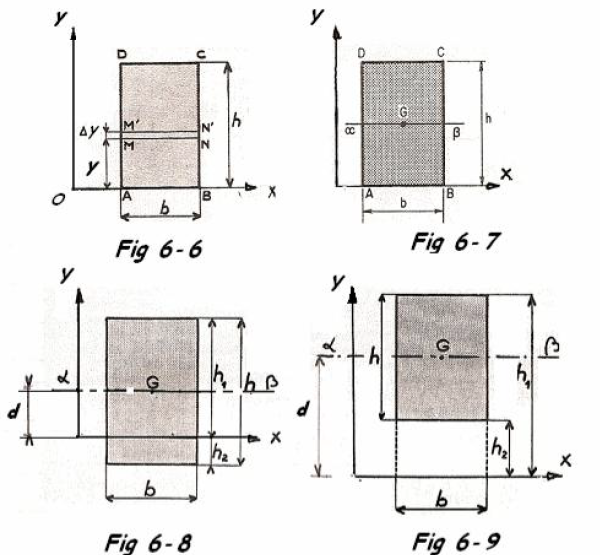

1. L’axe O X passe par la base du rectangle ( Fig. 6-6) Pour le rectangle ABNM ( hauteur = AM = y ) le moment quadratique sera égal à I. Pour le rectangle ANn’m’ ( hauteur = y +
1639
), le
moment quadratique sera égal à : I +
1640
. Ainsi, pour le rectangle mnn’m’ de hauteur
1638
, nous aurons :
1641
= surface mnn’m’ . y² =
1642



Lorsque
1643
tend vers zéro,
1641
tendra également vers zéro. Mais le rapport
1644
tendra vers une limite : b . y² =
1645


par conséquent I = 1/3 b . y³ + C après dérivation. Si y = 0, I sera égal à 0 et nous aurons 0 = 0 + C. Donc la constante C = 0.

Pour h = y, le moment quadratique du rectangle ABCD par rapport à l’axe O X passant par la base AB peut s’écrire :
1646



2. L’axe
1647
passant par G est parallèle à l’axe O X ( Fig. 6-7) Cet axe est aussi appelé ‘’ Fibre Neutre ‘’ et remplacé par les lettres FN.
Chaque demi rectangle a pour moment quadratique par rapport à l’axe
1648


Le moment quadratique total sera :
1649

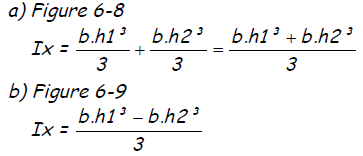

3. L’axe parallèle à la base ne passe pas par cette base. Deux cas peuvent se présenter ( Fig. 6-8 et 6-9)

1650

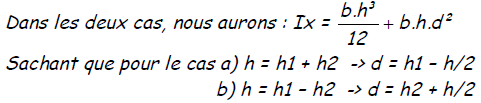

Remarque : Il est souvent plus commode d’utiliser le théorème de Huygens : Ix = IG + S . d² Dans les deux cas, nous aurons :
1651


6.3.4 Exercice résolu

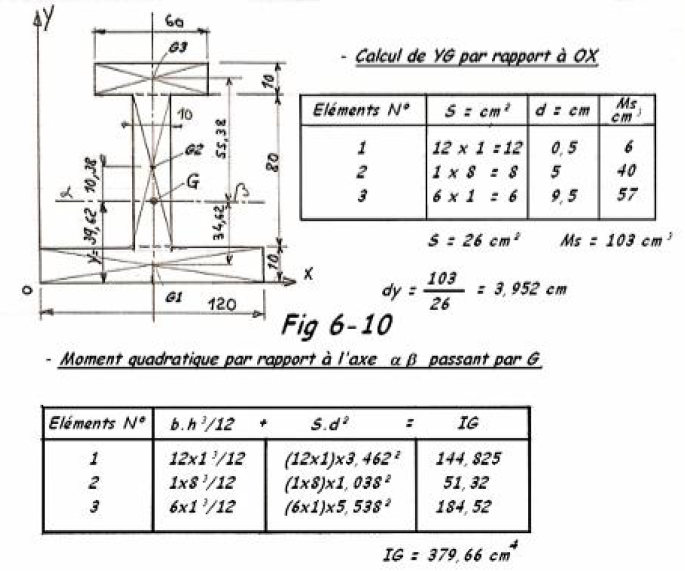

Calculer le moment quadratique de la section représentée à la Fig. 6-10:

a) Par rapport à l’axe
1652
passant par G
b) Par rapport à l’axe
1653
passant par sa base

1654


Ix = IG + S . d²
Ix = 379,66 + ( 26 x 3,96² ) = 788,7 cm4

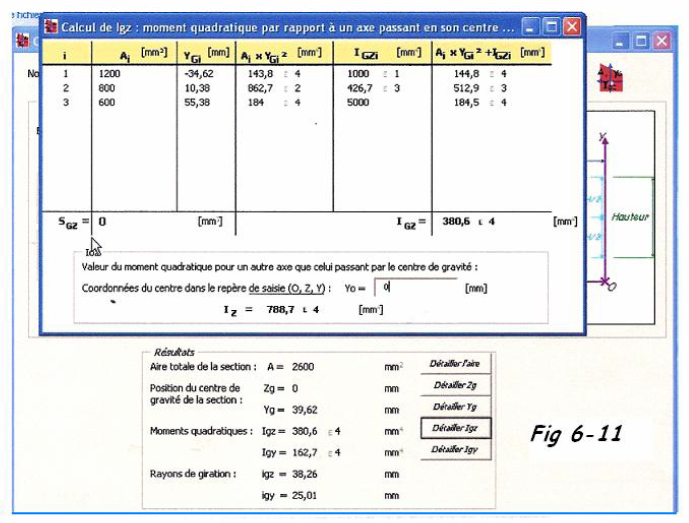

Certains logiciels de RDM peuvent confirmer vos résultats écrits. (Fig. 6-11)
1655


Remarques : 1. Afin de rendre les calculs plus simples, il est préférable d’adopter le cm comme unité de longueur. C’est d’ailleurs cette unité qui est adoptée dans les catalogues de profilés commerciaux donnant les moments d’inertie des divers profilés ( voir quelques extraits en fin de ce chapitre ).

2. Les modules d’inertie
1656
que nous n’avons pas encore mentionné jusqu’à présent, apparaîtront dans les prochains chapitres ( torsion et flexion ).

Sachons que les rayons de giration ix et iy de la section sont données par les relations
1657
et
1658


3. En mécanique générale, vous avez vu que le rayon de giration d’un solide s’écrivait
1659
et s’exprimait en cm. Dans cette relation : Jx = moment d’inertie d’un solide par rapport à l’axe ( cm².kg ) et M = masse du solide ( kg ).

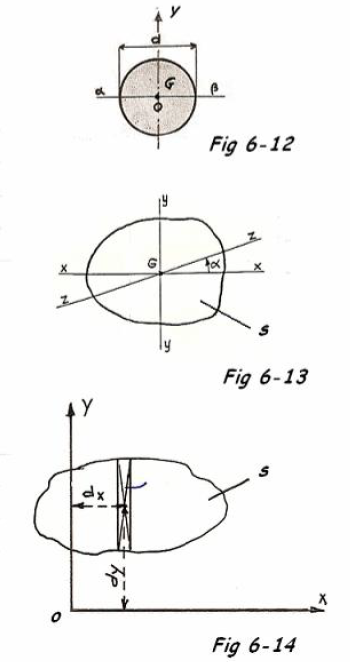

6.3.5 Moment quadratique d’un cercle par rapport à un diamètre

( Fig. 6-12)
1674


Si (d ) est le diamètre d’un cercle, le moment quadratique par rapport à un diamètre
1661
est :
1660


6.3.6 Moment quadratique par rapport à un axe quelconque passant par le centre de gravité

( Fig. 6-13)

Parmi les moments quadratiques d’une surface par rapport aux axes X et Y passant par G, nous trouvons un moment quadratique maximum et un autre qui est minimum. Ces deux
axes seront qualifiés d’axes principaux quadratiques ( ou d’inertie ) et sont perpendiculaires entre eux.

Une surface peut posséder deux axes de symétrie rectangulaires, ou un seul passant par G.
Prenons la Fig. 6-13, les axes X et Y sont les axes principaux quadratiques de la surface S. Si on trace un axe Z quelconque, mais passant par G et faisant un angle
1662
avec l’axe X.

Le moment quadratique Iz sera déterminé par la relation :
1663
(1) (si la section plane est symétrique ).

Remarque : Dans le cas où la surface occupe une position quelconque par rapport aux axes X et Y, la relation devient :

1664


Dans cette relation ( K ) représente le moment produit ( ou moment centrifuge ), soit :
1665

s = surface élémentaire Fig. 6-14
dx = distance de celle-ci à l’axe O Y
dy = distance de celle-ci à l’axe O X

K peut être positif si l’abscisse se trouve à droite de O Y et a au-dessus de O X. K = 0, si la surface est symétrique.

Si on dérive la relation (1) par rapport à l’angle
1667
, la dérivée s’annule pour
1666


Il y aura, par conséquent, deux angles différents entre eux de 90° qui satisferont à cette équation. L’une correspondant à Imin et l’autre à Imax. L’angle étant connu, nous pouvons écrire :
1668


Nous pouvons maintenant calculer le moment quadratique par rapport à un axe quelconque Z faisant un angle
1667
avec l’axe des Imax:
1669


Pour une surface plane symétrique la relation devient :
1670


1671


6.3.7 Ellipse d’inertie

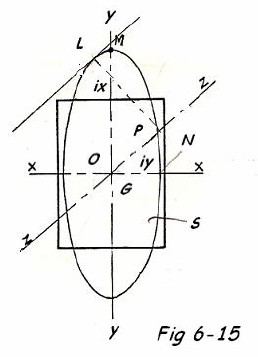

Soit la surface rectangulaire S représentée à la Fig. 6-15 possédant deux axes principaux quadratiques Ix = Imax et Iy = Imin. Pour tracer l’ellipse d’inertie, on porte sur l’axe
Y le rayon de giration ix = S Im ax et sur l’axe des X,
1672

1673
. On obtient ainsi OM et ON qui sont, respectivement, le grand et le petit axe de l’ellipse que nous pouvons tracer. Cette ellipse sera qualifiée d’ellipse centrale d’inertie de la section S. Pour un axe quelconque OZ, cette ellipse permet de déterminer le rayon de giration iz et par là le moment quadratique Iz. Il suffit de mener une parallèle à l’axe Z qui soit tangente à l’ellipse, on détermine LP = iz et Iz = S . iz²


Exercice résolu

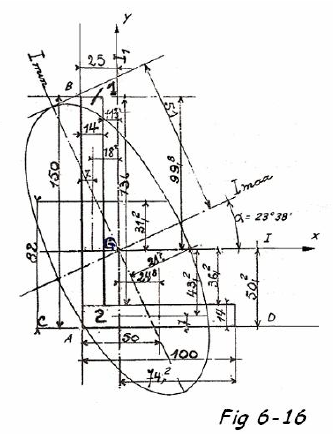

La Fig. 6-16 représente la section d’une cornière inégale de 150x100x14. Déterminer les moments quadratiques Imax et Imin, ainsi que les rayons de giration ix et iy. Tracer l’ellipse
d’inertie.
1676

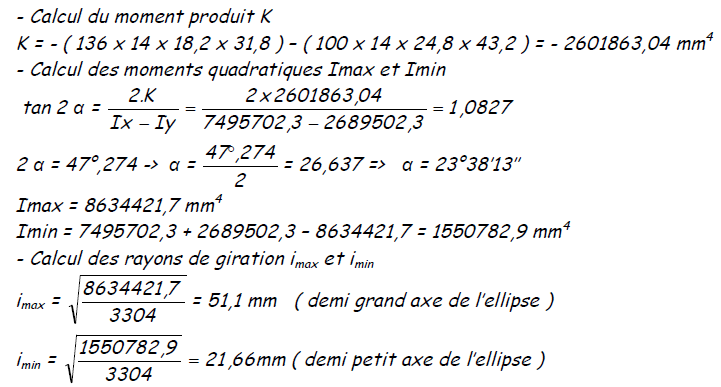

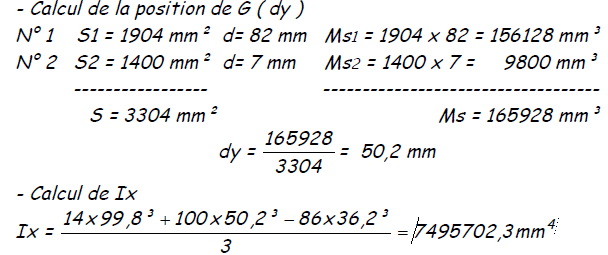

Solution:
Calcul de la position de G ( dx )

Il y a deux éléments de surface
Surface N° 1 : 136 x 14 = 1904 mm²
Surface N° 2 : 100 x 14 = 1400 mm²
N° 1 S1 = 1904 mm² d = 7 mm Ms1= 1904 x 7 = 13328 mm³
N°2 S2 = 1400 mm² d= 50mm Ms2= 1400 x50=70000 mm³

1675

1677

1678

1679
