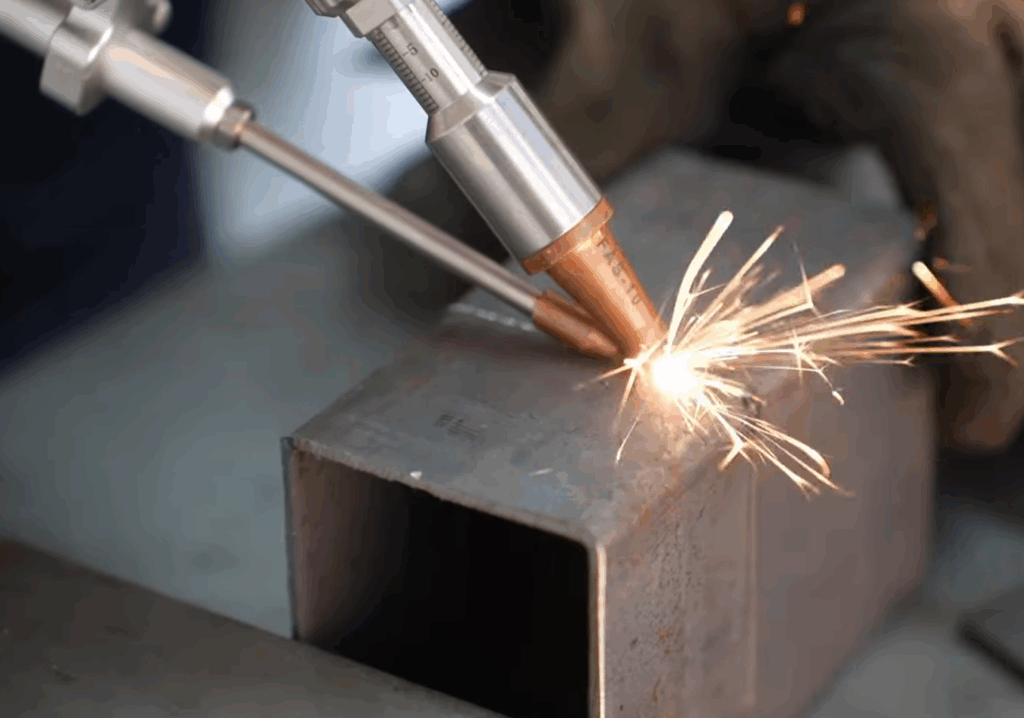

Principe et fonctionnement du soudage laser manuel
Le soudage laser manuel utilise un faisceau laser concentré, généralement de type fibre (1070 nm), pour créer une fusion localisée des matériaux. Contrairement aux systèmes automatisés, la torche laser portable offre une liberté de mouvement comparable au soudage TIG traditionnel.
Les systèmes actuels développent des puissances de 1 à 6 kW, avec des densités d’énergie atteignant 10⁶ W/cm². Cette concentration exceptionnelle permet de :
- Souder des épaisseurs de 0,1 à 15 mm en une passe
- Atteindre des vitesses de soudage de 10 à 200 mm/s selon l’épaisseur
- Minimiser la zone affectée thermiquement (ZAT) : 0,1 à 0,5 mm
- Réduire les déformations à moins de 0,1 mm sur 100 mm de longueur
Paramètres de soudage et réglages techniques
La maîtrise du soudage laser manuel nécessite un contrôle précis de plusieurs paramètres interdépendants :
- Puissance laser : 1-6 kW selon l’épaisseur (500W pour 1mm d’acier, 3kW pour 6mm)
- Vitesse d’avance : 20-150 mm/s optimisée selon l’énergie linéaire requise
- Distance focale : 200-300 mm avec tolérance de ±2 mm
- Diamètre de spot : 0,2 à 2 mm ajustable selon l’application
- Gaz de protection : Argon à 10-20 L/min pour aciers inox, azote pour aluminium
- Angle d’incidence : 0° à 15° pour optimiser la pénétration
L’énergie linéaire se calcule par : E = P/v (J/mm), où P est la puissance (W) et v la vitesse (mm/s). Pour l’acier inoxydable 304, une énergie de 100-200 J/mm garantit une pénétration complète sur 2-3 mm.
Matériaux compatibles et limitations
Le soudage laser manuel présente d’excellents résultats sur de nombreux matériaux, mais avec des spécificités importantes :
Matériaux optimaux :
- Aciers carbone et faiblement alliés (absorption laser : 4-8%)
- Aciers inoxydables austénitiques 304, 316L (absorption : 6-12%)
- Alliages de titane TA6V (absorption : 15-25%)
- Inconel 625, Hastelloy (absorption : 8-15%)
Matériaux nécessitant des précautions :
- Aluminium : absorption faible (2-4%), pré-chauffage à 150-200°C recommandé
- Cuivre : très faible absorption (0,5%), revêtement absorbant nécessaire
- Aciers trempés : risque de fissuration, préchauffage à 200-300°C
La réflectivité élevée de l’aluminium et du cuivre à 1070 nm nécessite des puissances supérieures de 30-50% par rapport aux aciers.
Comparaison avec les procédés conventionnels
Le soudage laser manuel se positionne comme un compromis entre précision et flexibilité :
Vs Soudage TIG :
- Vitesse 5-10 fois supérieure (50 mm/s vs 5-10 mm/s)
- ZAT réduite de 80% (0,3 mm vs 1,5-2 mm)
- Pas de métal d’apport nécessaire sur épaisseurs < 3 mm
- Déformation divisée par 5
- Coût d’investissement 10-15 fois plus élevé
Vs Soudage MIG/MAG :
- Précision géométrique supérieure (±0,1 mm vs ±0,5 mm)
- Projections nulles
- Vitesse équivalente sur épaisseurs moyennes
- Pénétration supérieure : rapport profondeur/largeur de 2:1 vs 0,5:1
Vs Laser robotisé :
- Flexibilité géométrique maximale
- Accessibilité en espaces confinés
- Précision moindre (±0,2 mm vs ±0,05 mm)
- Productivité réduite de 20-30%
Applications industrielles spécifiques
Le soudage laser manuel trouve ses applications privilégiées dans des secteurs exigeant précision et qualité :
Aéronautique et spatial :
- Soudage de tôles minces titane (0,5-2 mm) : vitesse 80-120 mm/s
- Réparation de pièces critiques sans traitement thermique post-soudage
- Assemblage de conduites hydrauliques Ø6-25 mm
Médical et pharmaceutique :
- Tubes inox 316L pour équipements stériles : épaisseur 0,8-1,5 mm
- Soudage sous atmosphère contrôlée (< 10 ppm O₂)
- Finition surface Ra < 0,8 μm sans polissage
Maintenance industrielle :
- Réparation sur site avec générateur portable 3-4 kW
- Rechargement de surface : vitesse 5-15 mm/s avec poudre métallique
- Soudage hétérogène acier/inox sans métal d’apport
Sécurité et formation des opérateurs
Le soudage laser manuel nécessite des mesures de sécurité renforcées selon les normes EN 60825-1 (classe 4) :
Équipements de protection individuelle :
- Lunettes de protection DIN 7+ spécifiques 1070 nm
- Écrans faciaux filtrants avec transmission < 0,001%
- Vêtements ignifuges sans réflexion spéculaire
- Gants cuir résistants aux projections métalliques
Formation opérateur (40-60 heures) :
- Théorie laser : longueurs d’onde, densité d’énergie, effets biologiques
- Réglages paramétriques selon matériaux et épaisseurs
- Techniques de manipulation : angles, vitesses, oscillations
- Contrôle qualité : ressuage, ultrasons, radiographie
- Maintenance préventive : alignement optique, nettoyage lentilles
La certification selon EN ISO 9606-5 (soudeur laser) devient obligatoire pour les applications critiques (nucléaire, aéronautique).
❓ Questions fréquentes
Quelle puissance laser choisir pour souder de l'acier inoxydable 304 de 3 mm ?
Pour de l'acier inox 304 de 3 mm, une puissance de 2-2,5 kW est optimale. Règle les paramètres : vitesse 30-40 mm/s, énergie linéaire 60-80 J/mm, gaz argon 15 L/min. La pénétration complète sera atteinte avec un diamètre de spot de 0,6-0,8 mm.
Pourquoi le soudage laser sur aluminium nécessite-t-il un préchauffage ?
L'aluminium absorbe seulement 2-4% du rayonnement laser à 1070 nm, contre 6-8% pour l'acier. Le préchauffage à 150-200°C améliore l'absorption et réduit la conductivité thermique, permettant une fusion stable avec une puissance 30% supérieure.
Comment éviter les fissurations en soudage laser sur aciers trempés ?
Précchauffe la pièce à 200-300°C selon la dureté (>40 HRC). Utilise une vitesse réduite (10-20 mm/s) et un post-chauffage immédiat à 150°C. L'ajout de fil d'apport austénitique (ER309) permet de diluer les contraintes.
Quelle est la différence de coût opératoire entre laser et TIG ?
Le laser consomme 15-20 kWh par heure contre 5-8 kWh pour le TIG, mais compense par une vitesse 5-10 fois supérieure et l'absence de métal d'apport sur épaisseurs < 3 mm. Le coût horaire laser (80-120€/h) devient rentable sur séries > 10 pièces.
Comment contrôler la qualité des soudures laser manuelles ?
Contrôle visuel selon EN ISO 5817 classe B, ressuage pour défauts débouchants, ultrasons pour défauts internes (défaut < 0,2 mm détectable). La radiographie révèle les manques de pénétration. Dureté Vickers sous 350 HV en ZAT pour éviter fragilisation.
Peut-on souder des matériaux dissimilaires en laser manuel ?
Oui, particulièrement efficace pour acier/inox sans métal d'apport grâce à la fusion précise. Pour aluminium/acier, utilise un fil AlSi12 et une technique oscillante. Cuivre/inox nécessite un préchauffage différentiel (Cu: 300°C, inox: ambiant).
Quelle maintenance préventive pour un système laser manuel ?
Nettoyage lentilles toutes les 8-10 heures d'utilisation, vérification alignement optique mensuel, remplacement fenêtre de protection (500-1000 heures). Contrôle puissance laser trimestriel avec pyromètre calibré. Durée de vie diodes : 25000-50000 heures selon utilisation.
Comment optimiser la pénétration sur grandes épaisseurs (>8 mm) ?
Utilise un spot defocalisé (+2 à +4 mm), puissance maximale 4-6 kW, vitesse réduite 5-15 mm/s. Technique oscillatoire transversale ±1 mm améliore l'homogénéité. Au-delà de 12 mm, privilégie le soudage multipasses avec angle de chanfrein 60-80°.
