Calculer les coûts en soudage MAG – Barêmes de soudage MAG

Ce document est composé de plusieurs tableaux qui permettent d’évaluer les coûts de soudage MAG.

Il intégre les coûts du métal d’apport, du gaz consommé et de l’énergie électrique. Les salaires des soudeurs ne sont pas inclus. Le document que j’ai repris d’un collègue, André, est à l’origine, une partie d’un sujet de BTS ROC.

Le sommaire du document « Calculer les coûts en soudage MAG« :

1) Caractéristiques techniques et économiques des fils électrodes
2) Barème de soudage en bord à bord et une passe
3) Barème de soudage en bord à bord, plusieurs passes et chanfrein en V
4) Barème de soudage en angle intérieur
5) Comment utiliser les barèmes de soudage MAG

1) Caractéristiques techniques et économiques des fils électrodes :

(Fil électrode d’acier plein sous mélange gazeux Argon+ CO² dont le rendement est 95%)

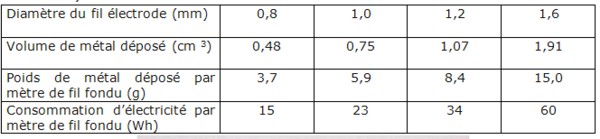

Caractéristiques  techniques et économiques des fils électrodes

Poids de métal déposé par heure

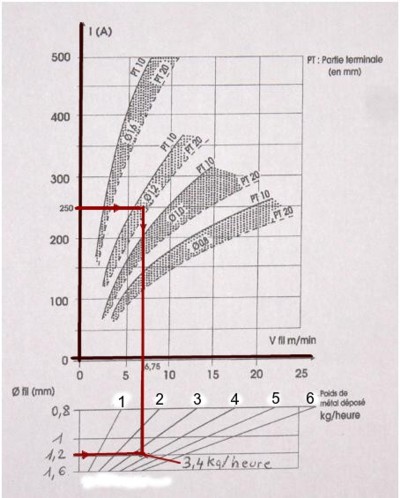

Exemple d’utilisation : – Pour un fil de diamètre 1,2 mm et une intensité de 250 A (vitesse de fil 6,75 m/min), le poids de métal déposé en 1 heure de soudage sera d’environ 3,4 kg.

(En prenant comme heure de soudage théorique, un rendement du soudeur de 100%)

2) Barème de soudage en bord à bord et une passe :

(Fil électrode d’acier plein sous mélange gazeux Argon+ CO² dont le rendement est 95%)

Vd : Volume de métal déposé
Pf : Masse de fil fondu
Lf : Longueur de fil fondu
T : Temps de soudage
G : Volume de gaz consommé
Nb Kwh : Nombre de Kilowattheures consommés

Schéma préparation soudure MAG 1 passe

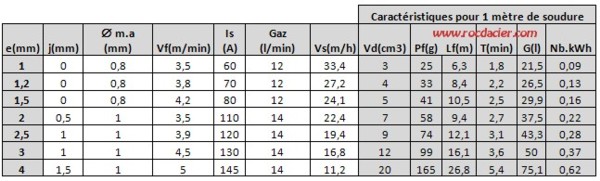

Tableau soudure MAG 1 passe

3) Barème de soudage en bord à bord, plusieurs passes et chanfrein en V:

(sans reprise envers)

Vd : Volume de métal déposé
Pf : Masse de fil fondu
Lf : Longueur de fil fondu
T : Temps de soudage
G : Volume de gaz consommé
Nb Kwh : Nombre de Kilowattheures consommés

Schéma préparation soudure MAG plusieurs passes, chanfrein en V

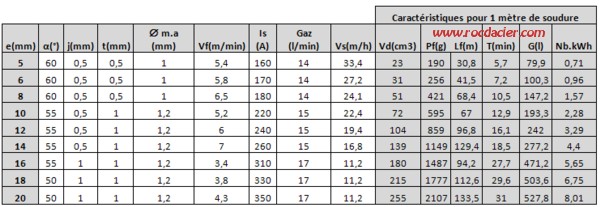

Tableau soudure MAG plusieurs passes, chanfrein en V

4) Barème de soudage en angle intérieur :

Vd : Volume de métal déposé pour 1 mètre de soudure
Pf : Masse de fil fondu
Lf : Longueur de fil fondu
T : Temps de soudage
G : Volume de gaz consommé
Nb Kwh : Nombre de Kilowattheures consommés

Schéma préparation soudure MAG en angle intérieur

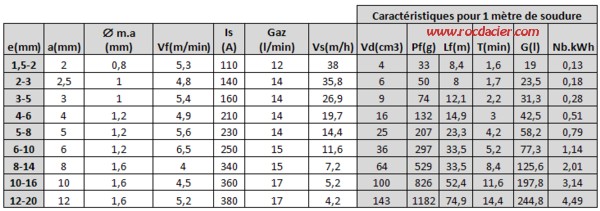

Tableau soudure MAG  en angle intérieur

5) Comment utiliser les barèmes de soudage MAG:

Les choix des diamètres et des vitesses de fil, ainsi que les autres valeurs figurant sur les différents barèmes ne sont données qu’à titre indicatif ; ils constituent des paramètres moyens en soudage MAG permettant d’établir des devis estimatifs réalistes.
Les différents barèmes permettent, pour le soudage à plat des aciers non alliés ou faiblement alliés, en soudage MAG avec fil plein, de définir les coûts prévisionnels en fil électrode, gaz de protection et énergie électrique. Ils permettent aussi d’estimer le temps consacré à l’opération de soudage. Ces temps indiquent le temps de fusion des fils électrodes. Pour connaitre le temps réel de l’opération de soudage, il faut tenir compte du coefficient d’utilisation du poste.
