Examen visuel des soudures

Suite des cours de Jean MATON avec ce cours sur l’examen visuel. Il fait suite à la présentation générale des contrôles CND et non destructifs . Le sommaire est ici

10.4.2 Examen visuel (VT) EN 970

Sommaire:
  • 1. Principe :
  • 2. Avantages et inconvénients
  • — Avantages
  • — Inconvénients

1. Principe :

L’examen visuel de l’endroit et de l’envers des soudures peut fournir des renseignements précieux tels que : la régularité d’aspect du métal déposé, la pénétration, le manque de métal, la position et l’aspect des reprises, les piqûres, le rochage, les fissures etc …. (Fig 10-2).

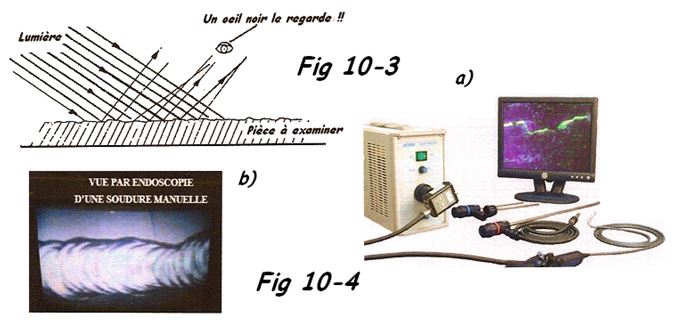

Mais il faut que les surfaces de l’échantillon soient nettoyées avant l’examen visuel. On peut être conduit à utiliser des aides optiques à la vision, pour déceler certains défauts peu visibles à l’œil nu, tels que des loupes simples ou binoculaires munies ou non de dispositifs éclairant. L’éclairage doit être suffisant et bien orienté (Fig 10-3).


Examen visuel
Examen visuel

Pour l’examen intérieur des corps creux, on utilise des endoscopes (Fig 10-4). Ces appareils possèdent des jeux de miroirs avec oculaire d’observation ou mini caméra électronique et sont munis d’une source lumineuse.

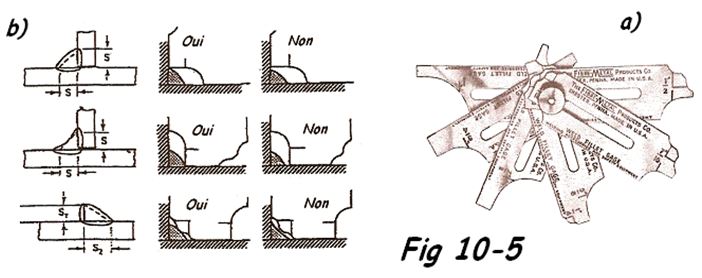

Lorsque les dimensions et tolérance de dimensions doivent être respectées (ex. surépaisseurs, gorge des soudures d’angle, …) on fera appel à des instruments tels que :

  • La règle droite graduée et le mètre ruban
  • Le jeu de jauges et de cales, calibre de soudure

L’essai visuel doit précéder impérativement tous les autres essais ou examens. Ainsi, une soudure doit être considérée comme acceptable suivant les normes après un examen visuel avant de procéder à un examen radiographique par exemple. Après cet essai, il sera réalisé un PV d’examen visuel (voir chapitre 11 Fig 11-8).

2. Avantages et inconvénients

Avantages
  • Mise en œuvre très rapide
  • Coût très peu onéreux
3. Inconvénients
  • Il ne permet pas de contrôler les défauts d’aspect
  • ” ” ” ” ” ” les dimensions, les trous et les fissures apparentes.


Examen visuel
Examen visuel

Ce cours est la suite de présentation générale des contrôles CND et non destructifs . Le sommaire est ici et le cours suivant est consacré aux  examens des soudures par ressuage
